产品简介

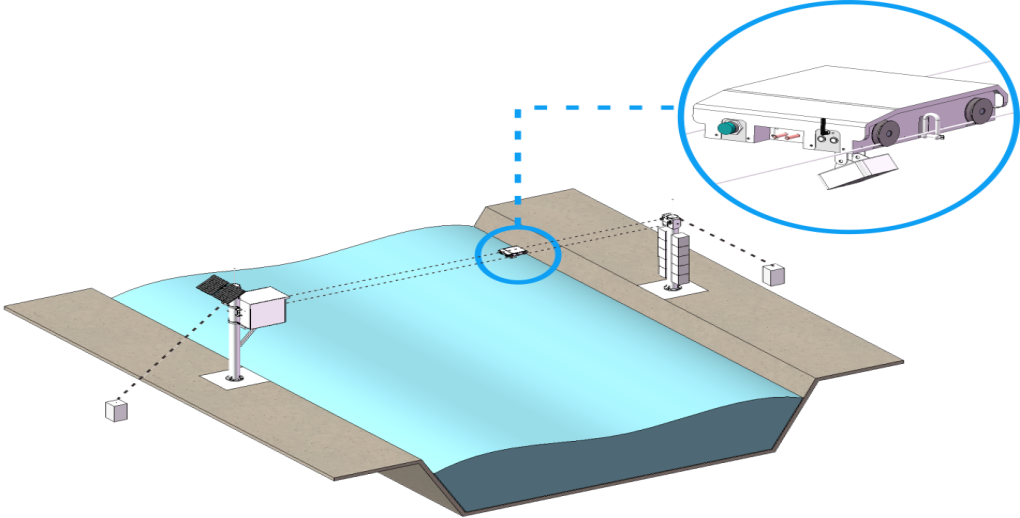

DX-LLX-1M移动式雷达波测流系统主要由缆道基础、控制及传输系统、雷达运行车、水位计、雷达流速仪组成，以非接触方式测量河流表面流速和水位，自动换算流量，并实时上传数据到服务器。DX-LLX-1M移动式雷达波测流系统通过架设简易缆道，在缆道上悬挂雷达运行车和雷达流速仪，通过安装的雷达水位计或者其他水位测量装置结合大断面数据和测流垂线参数，雷达运行车自动根据垂线位置测量每个垂线的流速，通过短距离无线通讯发送到控制及传输系统，控制及传输系统内的遥测终端机会计算出每个小断面的流速、流量、面积等数据，所有垂线测量完成后，自动计算出大断面的过流面积，平均流速，流量等数据，最终上传到平台供用户分析查看并下载。

主要特点

● 无人值守，全自动采集和计算流量。

● 可支持300m以上宽河道测量。

● 非接触、低损耗、维护少、不惧泥沙。

● 全天候测量，可在夜间、雨天测流。

● 适用洪水期高水位，高流速条件测量。

● 测量精度高、速度快，不受风雨和停电影响。

● 安装简单、功能完备、运行可靠。

● 内部集成增益调节功能，可以适用不同的测流距离。

● 自动请求充电与断开充电。

● 设备能够根据水位自动调整采集的垂线，只有垂线在水中才进行采集。

● 支持现场设置参数与远程设置参数。

● 可使用本公司相应水位计产品，与移动式雷达波测流系统结合使用，数据上传至平台可以查阅流量、流速等数据。

● 可根据不同水位级变化自动进行选择对应的垂线数测流，全自动，完全满足水文规范的要求，测验精度高。

● 软件平台可直接生产各种水文规范报表，直接参与资料整编，还可定制软件功能。

● 支持水位流量对比分析图，水位过流面积对比分析图，水位流速对比分析图，流速分布柱状图等图形展示。

系统设备组成

由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计（浮子、气泡或雷达）和中心站软件等组成。

使用方法

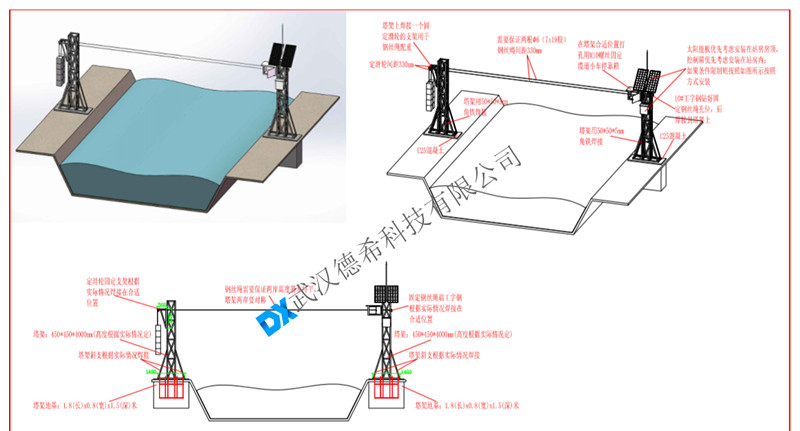

将雷达运行车放置在缆道上面并锁好安全扣，雷达流速仪安装固定在雷达运行车上，并按照雷达流速仪的安装要求调整好角度，将雷达水位计或者其他的水位计接入控制及传输系统上，使用时需保证两岸的钢缆高度一致并用配重块拉紧。安装完成后雷达运行车在缆道上运行，观察充电功能和数据上传功能。

应用环境

DX-LLX-1M移动式雷达波测流系统安装方便、测流迅速、不受风雨和停电限制，适应高流速、宽河道测流，也可用于巡测和一般性测流。

雷达流速仪参数

● 有效距离： 0-40m

● 测量范围： 0.1-20m/s;0.1-40m/s

● 测量精度： ±0.01m/s;±1%

● 分 辨 率 ：  0.001m/s

● 供电范围： 9-24V

● 功      耗：   ∠0.5W

● 工作温度：  -30-65℃

● 相对湿度：  0-95%RH

● 通信接口：  RS485(Modbus)

● 防护等级：  IP67(最高可达IP68）

● 天       线：  24GHz

● 波  束  角： 12°

● 平均时长：  0-99.9s

● 倾角范围：  0°～70° 可设置

● 平角范围：  0°～70°可设置

雷达运行车

●  运行方式：  双轨全自动运行

● 电池电压：   18.5V

● 电池容量：   ＞20AH

● 运行功耗：   ＜13W

● 充电方式：   全自动恒流恒压充电

● 传输距离：   ≥3000m

● 轮        距:     330mm

● 行走误差 :    ＜0.1％

● 行走速度：   根据缆道长度配速

● 工作温度:      -30-65℃

● 防护等级:      IP45

● 抗风等级:      8级

控制及传输系统：

● 供电电压:    24V

● 电池容量:    24V100AH

● 工作电流:   ＜6mA

● 待机功耗:   ＜1mA

● 充电电流:   ＜2A

● 短传方式:    433、zigbee、2.4G＜6mA

● 通讯方式:    2G/3G/4G/有线以太网

● 存储容量:    512M,可扩展

● 工作温度:    -30-65℃
