多普勒超声波流量计产品如何测流量？

       由于受城市建设、经济条件和管理方式的制约，我国城市污水管网的建设和管理一般相对滞后，其建设和管理中存在的问题也日益突出，这些问题集中表现在污水管网与污水处理厂不配套、排污来源不清、雨污分流不彻底、养护不到位等方面，而如何解决这些问题也是我们当前必修面对和思考的。

　　坚持整体规划、分期建设的原则，按照远期规模规划污水管道。充分考虑现状，尽量利用和发挥原有的排水设施的作用，使规划排水系统与现有排水系统合理地有机结合，在充分利用现有污水管网的基础上结合地形情况，改造和规划建成区污水排水系统，杜绝污水外溢，很大程度减少污水对城市环境的污染。实行污水治理，改善市区河流的水体质量，新建或扩建污水处理厂，达到经济效益、社会效益和环境效益的统一。此外，还对污水回用，污水泵站管理，污水处理工程投资估算以及新技术、新工艺等方面都进行了科学系统的规划。

　　 一些城镇长期缺乏超前、可操作性强的排水专项规划具体指导其建设，致使敷设的污水管网不成系统。常有大管接小管，以及区与区之间，上下游之间污水管标高不能衔接等现象。

　　我国在建和已建污水处理厂大多数按分流制设计。规模普遍偏小。由于各大城市普遍存在雨、污合流的现象，彻底分流尚须一定时间，因此，截流式的合流制体制将在一段时间内长期存在。而这些按分流制规划设计的污水处理厂，基本未考虑截流倍数，因此，收集主干管和污水处理厂设计规模满足不了对合流污水的截流与处理要求，更没有考虑初期雨水的处理。每逢雨季，大量的合流污水因超过污水处理厂设计能力不得不溢流排入附近水体。

         城市污水管网是城市重要的基础设施，污水管网的建设和管理是城市发展必须面对的课题，其建设和管理中存在的问题也值得研究方向，值得广大建设和管理者深入探讨和思考。污水管网建设和管理工作。需要正确的指导思想和先进的管理模式，不仅需要建设单位和管理单位认真对待，还要呼唤公众积极配合协助，只有这样才能减少雨、污合流，提高污水处理率，从而保护我国的水环境不受污染。

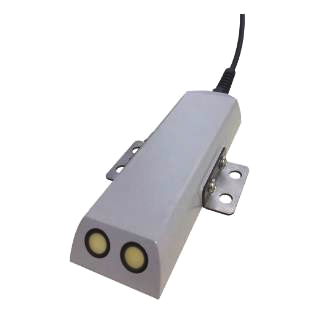

　　DX-LSX-1 多普勒超声波流量计探头：该探头可同时测量水位、流速、流量、水温。

       多普勒超声波流量计产品特点：

　　●宽量程：0.02-5m/s(流速)

　　●分辨率可达 1mm/s（流速）

　　●高响应时间，打破以往需要长时间才能得到流速流量的，测量结果时时刷 新。

　　●速度面积法流量测量，适合满管及非满管，可自由设定断面水位关系。

　　●内部自带高精度温度传感器可用于水温测量和声速补偿。

　　●流体力学外壳设计，对水体流态影响小，不影响测量精度。

　　●防腐蚀外壳设计，能够在恶劣环境下长期工作。

　　●可提供瞬时流量值和累积流量值。

　　●无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题，适用于泥沙悬浮物含量高，水草等漂浮物多的河流中测量。

　　●测量线性，出厂已校准长期使用也无需校准。

　　●配有数据接收软件，可读取实时数据和累计数据。技术参数：

　　 流速：

　　测量范围：0.02-5m/s

　   精度：1.0%±1cm/s

　　分辨率：1mm/s

　　  水深：

　　 测量范围：0m-5m

　　精度：±1cm

　　分辨率：1mm

　　  温度：

　　测量范围：-10℃-60℃

　　精度：±0.5℃，

　　分辨率：0.1℃

　　  流量：

　　 测量范围：0.001m/h-999999999 m/h（根据断面可以增加）

　　 精度：±3%（根据断面流态有所不同）

　　 分辨率：0.0001 m/s

　　 电源：直流10V-24V

　　 工作电流：12V 小于 0.1A

　　 输出信号：RS485（Modbus-RTU）

　　 存储容量：2M（可扩展）

　　 防护等级：IP68

　　 工作温度：0℃-60℃（不结冰）

　　 存储温度：-10℃-70℃

　　 设备材质：灰色PVC

　　遥测终端机产品特点：

　　●通信功能：支持 GPRS，短消息，卫星，433，以太网等多种通信方式。

　　●工作模式：支持实时在线以及定时唤醒等工作方式。

　　● 采集功能：水位，雨量，温湿度，水文，流速，流量，风速风向，闸位，电池电压等数据，其它传感可定制。

　　●图片抓拍功能：支持 4 个工业相机抓拍上传。

　　●远程管理功能：支持远程配置，远程升级，远程重启等远程维护功能。

　　●报警功能：水位雨量，门限报警。

　　●存储功能：自带 flash 存储以及 TF 卡，可永久存储历史数据，掉电不丢失。

　　●本地配置：本地支持 USB 以及 WIFI 配置，数据查询，历史数据导出。

　　●支持多 3 个中心，可实现“一包多投”功能

　　●支持 256GB 容量 TF 卡，可作为海量数据存储器使用。

　　●宽电压设计，具有反接保护和短路保护功能。

　　●所有输入输出端口采用抗雷击设计，可省缺外置防雷保护模块。

　　●支持主备信道切换，以及 GPRS 短信同时上报（短信内容格式可定制）。

　　●安全报警功能：支持柜门开启报警技术参数：

　　●硬件配置：2 路 RS485 接口，1 路 TTL 串口（可用作 IO 接口，外接单总线温湿度传感器，控制继电器等），SDI 接口，1 路 IO 接口，1 路脉冲输入接口，1 路脉冲雨量计接口，2 路模拟量 4-20mA 接口，1 路以太网接口（可外接多种转换模块），2 路 12V 可控电源输出，1 路 5V 可控电源输出。

　　● 存储容量：16M，支持 256G TF 卡。

　　● 供电电压：6-24V。

　　● 功 耗 ：待机电流<1Ma(12V)。

　　●工作电流<6Ma(12V)。

　　●工作环境：温度-30~60℃，湿度：<95%(无凝露)。

　　防护等级：IP68

　　设备材质：灰色 PVC

　　防护等级：IP68

　　设备材质：灰色 PVC

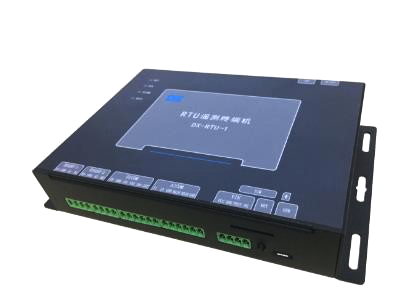

　　  DX-RTU-1 遥测终端机：该遥测终端机主要功能是将各个测量点的流速流量信息进行汇总计算，通过 GPRS 无线网络发送到服务器，可以通过德希云平台（免费）或者数据接收软件（收费、且要求客户有固定 IP 的服务器）查看实时的水位、流量信息。设备个数 1 台。

       1.太阳能电池板和蓄电池：主要用于传感器探头和遥测终端机供电，一般采用38AH/12V 蓄电池和 40W 太阳能电池板供电，默认 5 分钟采集一次。

　　2. 镀锌钢管：用于线缆走线。

　　3. 设备机箱：用于放置控制器、电池、充电器、信号防雷器等。

　　4. 安装支架：用于将流量计探头固定于渠道内部。

　　5. 其他必要设备（电源，地笼，基础等）。

　　6.德希平台

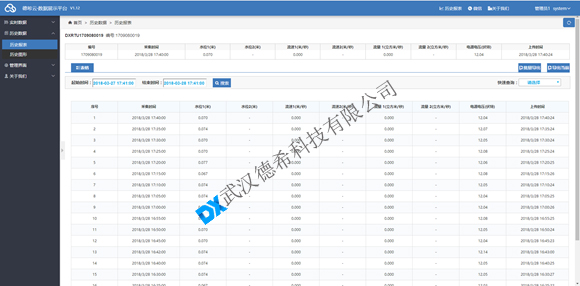

　　德希云数据展示平台：主要用于展示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是 SL651-2014 水文通讯规约。
