灌区量水多普勒超声波流量计系统实时监测

灌区一般是指有可靠水源和引、输、配水渠道系统和相应排水沟道的灌溉面积，是人类经济活动的产物，随社会经济的发展而发展。

在全国434处大型灌区中，规划灌溉面积30万亩至50万亩的灌区有258处，总灌溉面积为9062万亩，占全国大型灌区灌溉面积的31%，现状灌溉面积7078万亩，占全国大型灌区的30%；规划灌溉面积50万亩至150万亩的大型灌区有114处，总灌溉面积为9383万亩，占全国大型灌区的33%，现状灌溉面积7306万亩，占全国大型灌区的31%；规划灌溉面积150万亩以上的大型灌区有30处，总灌溉面积为10352万亩，占全国大型灌区的36%，现状灌溉面积为9325万亩，占全国大型灌区的39%.其中规划灌溉面积大于500万亩的特大型灌区有6处，分布为四川都江堰灌区、安徽淠史杭灌区、内蒙古河套灌区、新疆叶尔羌河灌区（558万亩）、山东位山灌区、宁夏青铜峡灌区。

灌区量水系统实现了灌区供水远程控制、水量计量自动采集和图像实时监控等多项功能，达到了节约灌溉用水和科学、高效管理灌区的目的。

灌区量水管理系统为确保灌区工程安全运行、实现水资源化配置、提高用水效率和保障灌区可持续发展发挥了重要作用。

现场监测设备主要包括：灌区量水监测遥测终端机、多普勒超声波流量计、摄像机、太阳能供电系统，数据展示平台等设备。

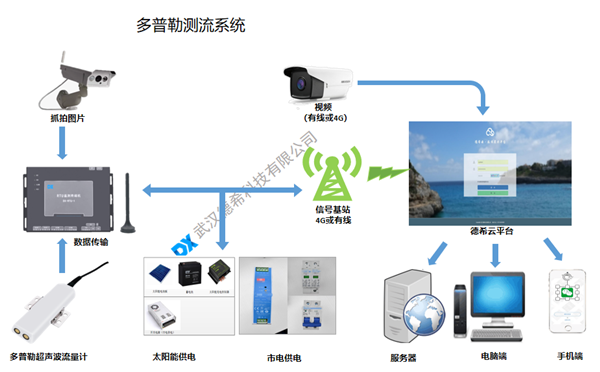

多普勒测流系统解析图：

系统特点

现场控制设备可灵活选用GPRS、4G、光纤等通信方式。

具有现场显示、本地操控、泵站远程控制、预警分析等功能。

监控软件支持电脑、手机APP远程访问，方便供/配水管理和系统维护。

数据异常、设备故障时，通过监控软件、短信等多种形式报警。

应用案例：

案例  湖北襄阳某地灌溉信息化监控系统

该项目为湖北襄阳某县灌区信息化管理项目，整个灌区采用GPRS通讯，实现了多普勒流量计量和视频同步监控。

项目规模：

流量监测点

共13个站点，采用多普勒超声波流量计和雷达流量计+遥测终端机+视频监控来监测渠道水位、瞬时和累计流量。

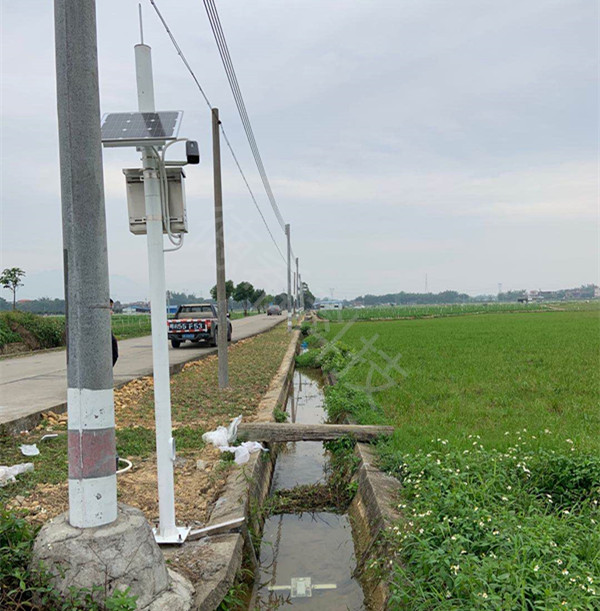

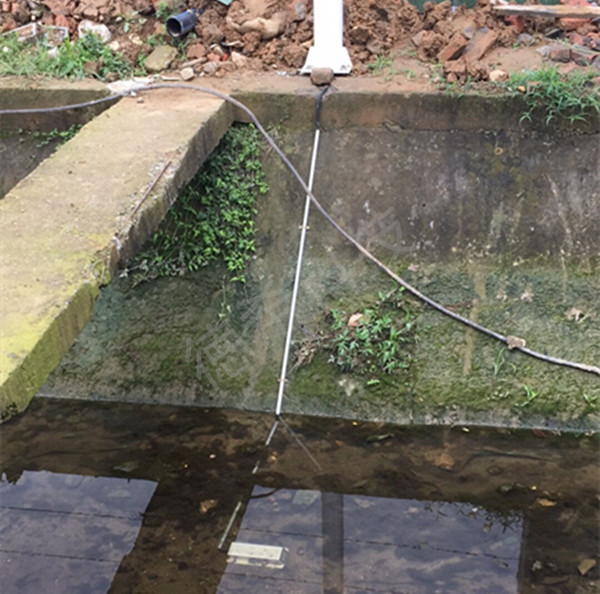

安装图片：

图一
