水电站生态流量监测解决方案

水电站下泄生态流量是指满足维持河道的基本生态功能和群众生产、生活及其它用水需求，所需要水电站下泄的最小流量。

近年来，我国水电建设发展迅速，为促进地方经济和社会发展发挥了重要作用，但随之带来的生态问题也不容忽视。一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产、生活。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施对不满足生态流量下泄要求的水电站责令整改或挂牌督办。

“水电站生态流量监测”是重要的长效监督、管理手段、为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥了重要作用。

系统构成

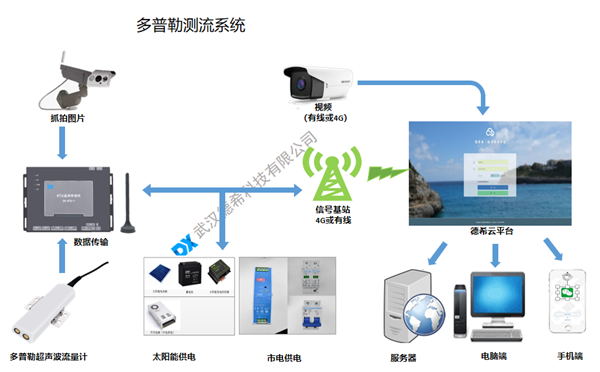

系统构成示意图

监测方式：

1、监测断面设置

对水电站下泄流量的监测，可在电站泄水口设立监测点，安装在线监测设备；也可在电站下游附近选择河道断面作为监测断面，安装在线监测设备，监测下泄流量；对于河床式或坝后式水电站，监测断面应设置在发电厂房尾水下游。

2、监测内容

水电站下泄生态流量监测以水情自动监测为主，主要监测参数为水位、流量（多通过水位-流量关系曲线计算得出），还可以集成雨量监测、水质监测、图像/视频监控、闸门监控等功能，为流域生态保护、水政管理、水文水资源监测等提供服务。

3、监测设备

在线监测设备主要由DX-RTU-I型遥测终端机、超声波/雷达水位计（DX-WLX-1）、流速仪（DX-LLX-1)、工业照相机等组成，采取一杆式安装、太阳能或市电供电。

系统功能

◆实时监测各水电站下泄断面的水位、流量、降雨量等数据。

◆定时或实时上传各水电站下泄断面的现场图像或视频（视通信方式）。

◆水位/流量过低、监测设备异常时自动报警。

◆通过矢量地图宏观展示测点分布位置、运行状态、报警状态。

◆监测数据、图像、视频自动存储，方便历史查询、事故追溯。

◆自动统计日、月、年等时段历史数据，通过报表、曲线图、柱状图等多种形式展现；

支持数据/报表导出为EXCEL或直接打印输出。

安装案例：
