智慧城市的排水管网监测详情应用

受今年来气候变化的影响，暴雨的频率及强度呈显著增加的趋势，城市化背景下，硬质化地面的比例不断提升，使得“逢雨必涝”“逢暴雨必瘫”“城市看海“成为常态，对排水管网进行监测，则可以随时了解城市各区域的积水情况，从而能进行及时预警，确保城市居民的生命及财产安全。但监测点位置如果布设不够合理，不仅会导致监测工作前功尽弃、浪费人力物力，还会对城市内涝管理及决策起到错误导向。

以及时发现运行风险为目的对排水管网进行监测时，主要关注水量方面的信息，以监测节点液位和流量为主。在监测点布置时主要考虑的原则包括：根据历史暴雨中实际内涝情况对监测点布置进行整体统一规划，保障代表性和均匀性；以现有排水管网设计方案为依据，在相对标高较高且确定不发生内涝的地段可适当减少布点，而在重点路段和内涝严重区域加强监测；监测设备可安装在内涝点路边和附近检查井内。

一、应用背景：

排水管网监测系统为某市”智慧城市“建设的一部分。通过它，有关部门能够第一时间掌握道路是否积水、排水是否正常、管道是否堵塞等情况，对城市排水管网的管理起到积极的作用。在一定程度上，减少了险情的发生，避免了人民生命财产损失。

二、项目简介：

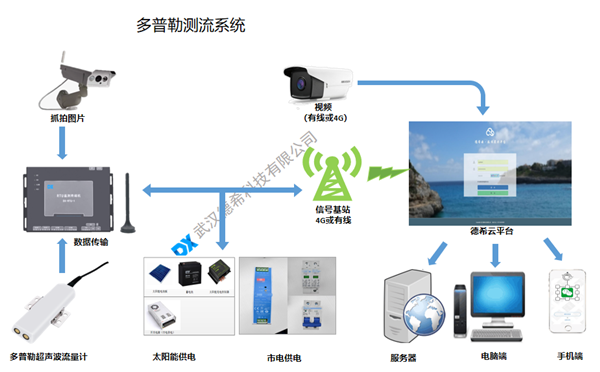

1、现场设备：

采集传输设备：采用遥测终端机RTU采集数据上传到终端

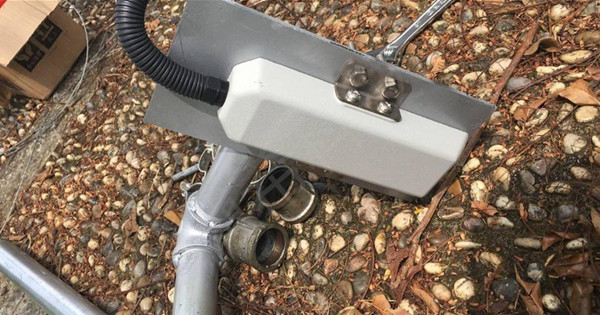

传感器：多普勒超声波流量计，监测管网流量、流速、水位、RS485串口输出，modbus协议。

2、中心要求：

组网：现场有固定IP，采用公网专线的组网方式。

监控软件：配套上位机软件。

3、现场供电情况：

可支持市电、太阳能供电、或者采用锂电池供电、井下安装。

系统功能

◆监测管网重要节点窨井水位，及时发现管网淤积、堵塞现象。

◆及时提供管网运行预警信息，为应急防汛工作提供决策依据。

◆诊断排水管网中的瓶颈管段，为管网改造提供依据。

◆为评估低洼、易涝区域的排水能力提供分析数据。

系统特点

◆专业设备

IP68防水、微功耗运行。

◆多样功能

可根据具体需求灵活调整功能、增减监测项。

◆兼容性强

对下可匹配各类检测仪表，感知设备；

对上可通过数据库等形式对接其他应用平台。

◆维护方便

窨井监测RTU支持远程参数设置、远程设备维护。

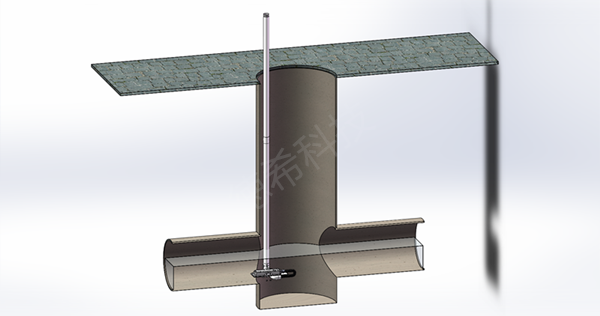

三、管道流量监测现场

对排水管网进行监测的目的主要包括两大类，第一类是及时发现运行风险，辅助城市内涝或排水管网溢流时间的预警预报，第二类是积累排水管网的长期动态运行状况数据，用于城市排水管网运行情况的评估与诊断。针对不同的监测目的，井下流量计监测数据可提供相关分析报告，相信可以为城市内涝起到一定预警作用。
