无线雷达波缆道测流系统方案介绍

无线遥控雷达波缆道测流系统通过架设简易缆道，在缆道上悬挂遥控定位雷达波流速仪，在计算机上输入水位、大断面和测流垂线数据，遥控定位雷达波流速仪自动测验逐条流速垂线，流速数据通过无线方式发送到终端计算机，由软件计算出相应流量。测验完成后取下遥控定位雷达波流速仪，完成流量测验。

主要用于代替浮标法进行较大洪水流量测验，特别适合高流速、多漂浮物情况时流速仪无法入水情况下的流量测验。也可用于巡测、浅水和一般性测流。

1、非接触、安全低损、少维护、无泥沙影响、全新测流系统。

2、在洪水期高流速条件下也能进行测验。

3、精度高、能准确测量每个点的流速，计算速度快，不受风雨和停电限制，测验数据准确范围。

4、安装特别简单，土建量少，功能完备、运行可靠、稳定。

三、产品介绍：

移动式雷达波测流系统是由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计（浮子、气泡或雷达）和中心站软件等组成。

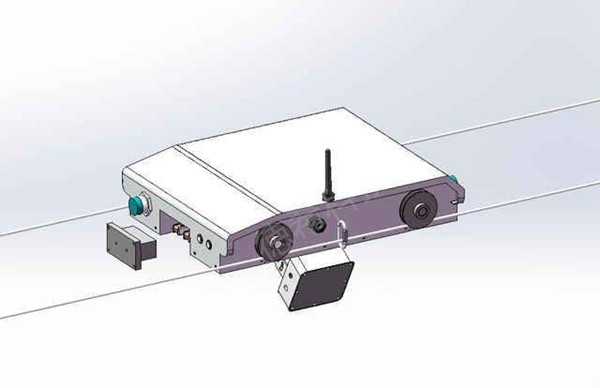

缆道雷达全自动雷达波在线测流系统利用两根间距为300mm、直径≧5mm的304不锈钢钢丝绳做导轨，将雷达波测速探头、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将到位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测速探头实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。

雷达波流速仪在中小河流流速测试中，突出表现为以下四个优点：

第一，流速测试过程中，流速越快，测量结果越准确。因为多普勒雷达波测速传感器是根据河流特点来进行测试的 ，在100m内会测试4次流速，且有自动降雨功能。

第二，测试过程中，雷达波测试仪距离河流越近，捕捉的信号越强，回波的信号就越好，一般在2m的距离上能够测定0.2m/s的流速。

第三、雷达波测速仪俯角越大，与水面之间的接触面就越小，回波信号就越弱。而俯角较小，水面接触面大，回波的信号就越强。

第四、雷达波在测试过程中，流速越大，测得的数据越多，测得的数据就越准确。

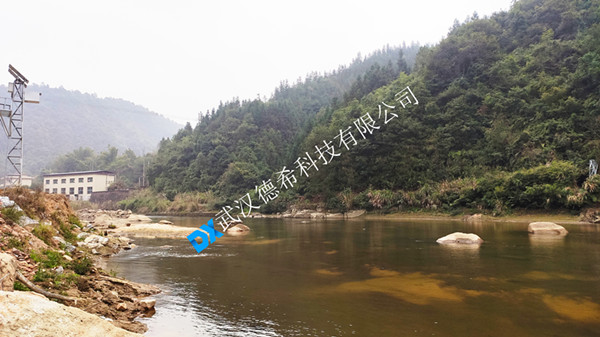

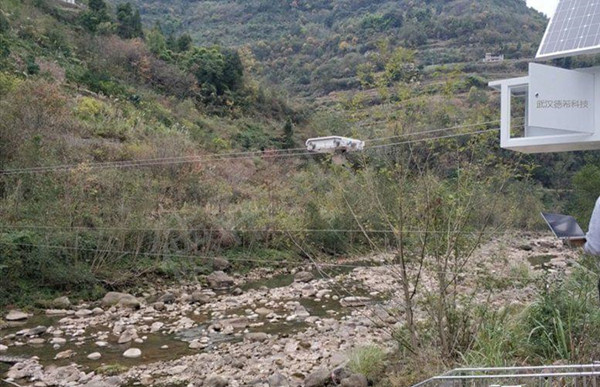

安装案例：
