多普勒超声波流量计在市政雨污管网监测详解

来源:admin  浏览量:  发布时间:2020-08-17 16:04:19

加强排水管网的监测,对保护排水设施,健全城市信息化管理具有重要意义,在城市雨污管理方面,更是保证城市水安全,减轻城市防洪压力、缓解水资源短缺以及改善水环境质量的关键环节,监测技术在排水管网运行管理中发挥更为积极与作用。与所有监测相类似,由于人力、物力、财力等都有所限制,监测点的布置目标是利用尽可能少的监测点,能全面反映被监测对象的相关信息。但目前的研究对排水管网监测点布置及优化的研究非常有限。




对排水管网进行监测的目的主要包括两大类,第一类是及时发现运行风险,辅助城市内涝或排水管网溢流时间的预警预报,第二类是积累排水管网的长期动态状况数据,用于城市排水管网运行情况的评估与诊断。针对不同的监测目的,在监测点布置会有不同的侧重。

受近年来气候变化的影响,暴雨的频率及强度呈显著增加的趋势,城市化背景下,硬质化地面的比例不断提升,使得“逢雨必涝”“逢暴雨必瘫”“城市看海”成为常态,对排水管网进行监测,则可以随时了解城市各区域的积水情况,从而能进行及时预警,确保城市居民的生命及财产安全。但监测点位置如果布设不够合理,不仅会导致监测工作前功尽弃、浪费人力物力,还会对城市内涝管理及决策起到错误导向。

以及实时发现运行风险为目的对排水管网进行监测时,主要关注水量方面的信息,以监测节点液位和流量为主。在监测点布置时主要考虑的原则包括:根据历史暴雨中实际内涝情况对监测点布置进行整体统一规划,保障代表性和均匀性,以现有排水管网设计方案为依据,在相对标高较高且确定不发生内涝的地段可适当减少布点,而在重点路段和内涝严重区域加强监测,监测设备可安装在内涝点路边和附近检查井内。

本文主要介绍在城市雨污管网一整套解决方案。

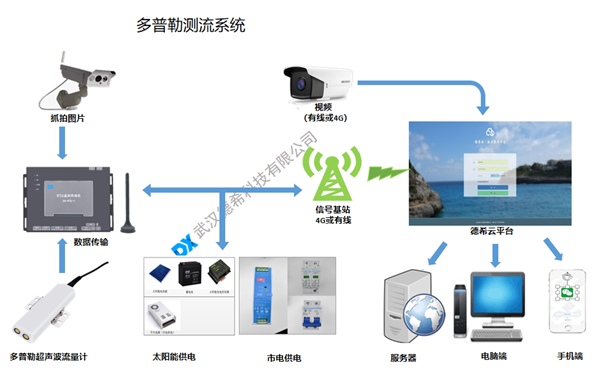

多普勒超声波流量计探头该探头可同时测量水位、流速、流量、水温。通过遥测终端机主要功能是将各个测量点的流量水质等信息进行汇总计算,通过4G无线网络发送到服务器,可以通过污水监测云平台或者管理终端查看实时的水质、流量等信息。

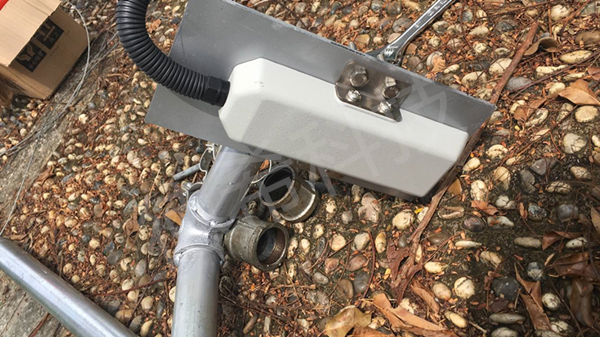

安装注意事项:将探头固定在L型支架上,把L型支架放入管道内部探头正对水流方向,对于环境比较恶劣的场合L型支架相应更改形态,避免横穿管道。

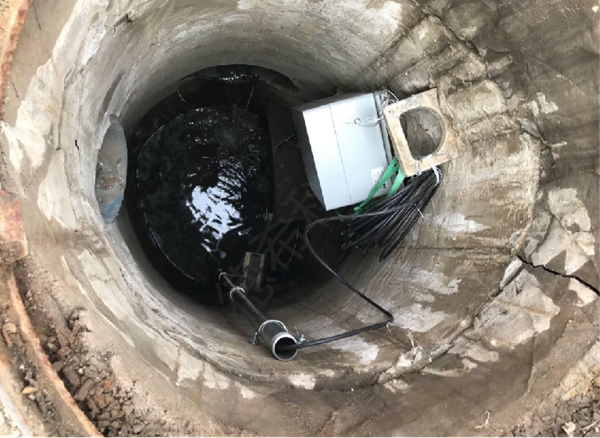

安装案例:
