多普勒超声波流量计/雷达流量计如何运用在小水电站生态流量监测中

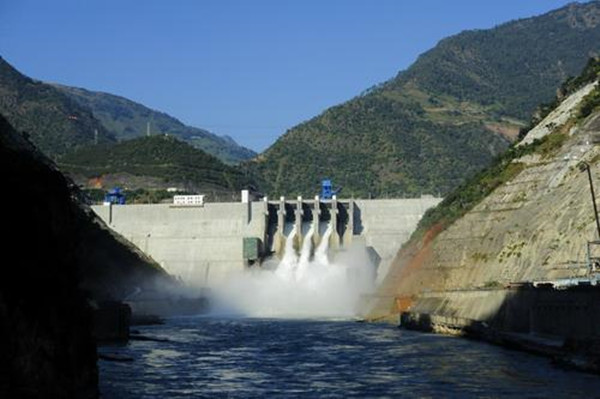

水电站下泄流量与当地生态环境息息相关，各地环保局对所管辖区内的水电站要求全部安装生态下泄流量监测系统，把数据实时上报省环保厅。

现将常见的几种下泄流量计方法总结如下，以方便水电站业主进行参考。

一、管道下泄式

现场环境：出水口为管道形式（为下泄流量单独修建的出水管道，根据下泄流量的工艺来配置适合的管径）需保证满管出水。

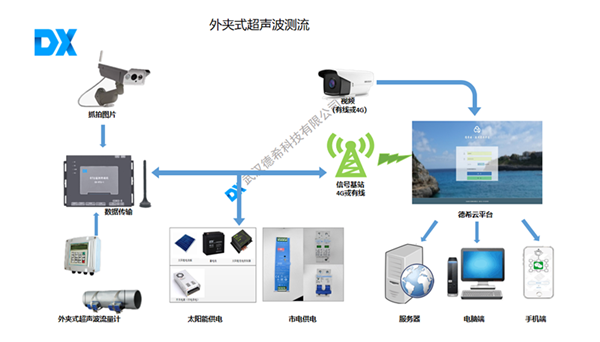

计量方式：安装配套电磁/外夹式超声波流量计等计量装置，直接计量出流量。

特点：精度高，安装施工难度较小，与普通供水管道测流区别不大，适用范围较小，多数水电站不能提供此安装环境。

相关产品技术参数：

1、精度：优于±1%

2、显示：可连接2×10背光型汉字或者2×20字符型液晶显示器，支持中、英、意三种语言

3、信号输出：路4 20mA电流输出，阻抗0～1K，精度0.1%，1路OCT脉冲输出（脉冲宽度6 1000ms,默认200ms)1路继电器输出

4、信号输入：3路4 20mA电流输入，精度0.1%，可采集温度、压力、液位等信号，可连接三线制PT100铂电阻，实现热量测量

5、数据接口：隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议

6、定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上

7、管材材质：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里

8、管内径长度：15 6000mm

9、直管段：传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径）

10、测量种类：水、海水、工业污水、酸咸液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

11、温度：温度：-30  160℃

12、浊度：10000ppm且气泡含量小

13、流速：0±10m/s

14、工作温度：主机：-20 60℃；流量传感器：-30  160℃

15、温度：主机：85%RH;流量传感器：可浸水工作，水深≦2m(注：传感器灌胶后）

16、电源电压：DC8 36V或AC85 264V

17、功耗：1.5W

二、渠道下泄式

现场环境：出水口是渠道形式，因渠道形状多数为不规则，需人工修建量水堰槽计量方式：在断面处安装水位自动监测传感器（雷达波测流、多普勒等），通过水位换算断面过水面积，过水面积与流速积分换算得出流量值，也可以不安装流速装置，找专业水文勘测队伍进行水位率定，通过水位推算流量值。

特点：安装施工难度较小，适用范围广，精度高

相关产品技术参数：

（1）多普勒超声波流量计

测量原理：多普勒效应，速度面积法

1、流速测量方位：0.02-5m/s（可扩大）流速测量精度：±1%±0.01m/s分辨率：1mm/s

2、水位测量范围0-10m(可扩大）水位测量精度：±1cm  分辨率：1mm

3、流量测量范围：0.001-999999999㎡m/h 流量测量精度：±2-3%（根据断面形态有所不同）分辨率：0.001㎡m/h

4、温度测量范围：-20-65℃ 温度测量精度：±0.5℃ 分辨率：0.1℃

5、供电范围：9-24V

6、功耗：≦1W

7、数据刷新频率：1HZ

8、接口：RS485 Modbus

9、线缆：4芯电缆+1芯导气管 外壳材质：ABS

10、外形尺寸：220mm×70mm×33mm(L×W×H)

11、防护等级：IP68

12、工作温度：-20-65℃ (不结冰）

13、标配20米专用线缆1根

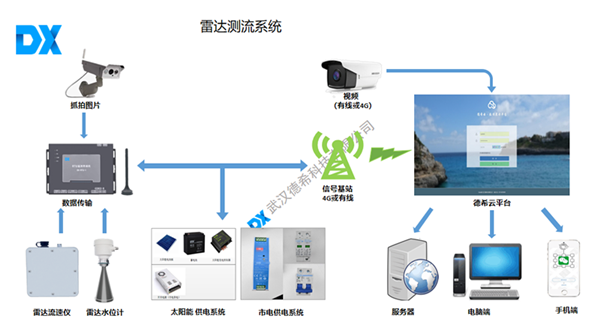

（2）雷达波流量计

1、流速测量有效距离：0-40m 测量范围：0.1-20m/s;0.1-40m/s 测量精度：±0.01m/s;±1% 分辨率：0.001m/s

2、超声波水位计：测量范围0-5m或0-10m 测量精度：±0.5%FS 分辨率：1mm

3、雷达水位计：测量范围0-30m 或0-70m 测量精度：±3mm或±1cm分辨率：1mm

4、供电范围：9-24V

5、功耗：∠40mA

6、天线频率：24GH  波束角：12°

7、通信接口：RS485moubus

8、垂直角范围：20-70°

9、自动垂直角补偿：精度±1°

10、增益调节：4级增益调节

11、支持工频干扰抑制，雨天干扰抑制，跳变抑制，干扰频点抑制。可设置不少于8个频率屏蔽点，防止外部电磁干扰。

12、工作温度：-30-65℃

13、防护等级：IP67（可增加至IP68）

14、1米延长线1根（已装备好，不可拆卸，可延长）
