河流生态水流监测如何运用雷达流量计

河流是一个完整的连续体，上下游、左右岸构成一个完整的体系，连通性是评判河道或缀块区域空间连续性的依据。高度连通性的河流对物质和能量的循环流动以及动物和植物的运动等非常重要。从横向上讲，河流宽度指横跨河流及其临近的植被覆盖地带的横向距离。影响宽度的因素有：边缘条件、群落构成、环境梯度以及能够影响临近生态系统的扰乱活动（包括人为活动）。连通性和宽度构成了河流生态系统的重要结构特征。

本文主要是针对河流生态监测提出一整套的监测项目，涉及到的产品主要是雷达流量计。

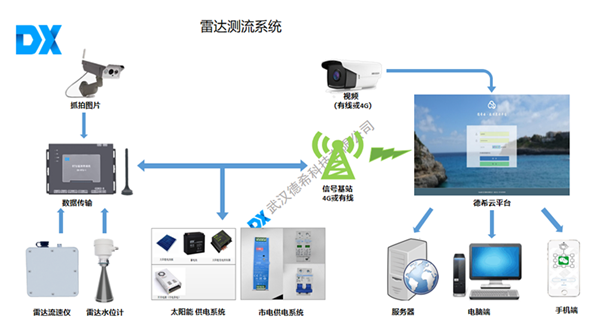

1、雷达流量计：该探头可同时测量水位、流速、流量、水温。

2、遥测终端机：该遥测终端机主要功能是将各个测量点的流速流量信息进行汇总计算，通过GPRS无线网络发送到服务器，可以通过平台查看实时的水位、流量信息。

3、太阳能电池板和蓄电池：主要用于传感器探头和遥测终端机供电，一般采用38AH/12V蓄电池和40W太阳能电池板供电，默认5分钟采集一次。

4、镀锌钢管：用于线缆走线。

5、设备机箱：用于放置控制器、电池、充电器、信号防雷器等。

6、安装支架：用于将流量计探头固定于渠道内部。

一、安装要求

设备安装方式采用野外一体化机架和不锈钢机箱方式，在机架直立杆腰部合适高度安装机箱、通讯天线等模块，机箱要求能可靠锁住，通讯模块天线等能合理、牢固地安装在机架上，太阳能板避免高大建筑物或树木遮挡。各安装点能在水平和垂直方向具备一定的调节能力，避免安装设备的相互干扰和遮挡。

将RTU、通讯模块、数据转换模块等规范集成在一体化不锈钢机箱内，并且要求安装牢固，箱内各线缆采用线槽布置，线缆头采用接线端子压接。

◆机箱采用不锈钢材料制作，一体化机架可采用镀锌管或不锈钢材质。

◆一体化机架和机箱外观应美观、大方、比例适当，表面光洁，焊接部分不能有夹渣、气孔等缺陷，机箱上应该有标明为防汛设备或同类信息的警示标识。

◆一体化机架、机箱、天线、雨量筒等部件金属外壳需要形成等电位体，终通过机架接到保护地网上。

◆机架、机箱和其他部件采用不锈钢材质连接件、紧固件进行连接和紧固，各种外露的线缆采用不锈钢包塑波纹管保护。

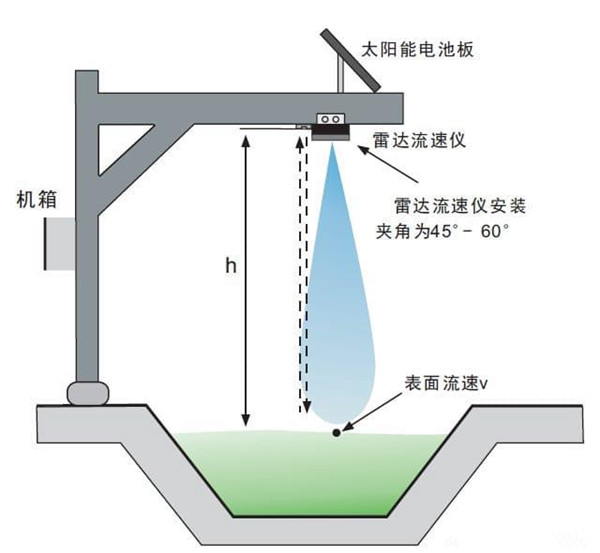

◆现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流量计水平安装，即雷达流量计的水位探头雷达波发射方向垂直于水流方向，雷达流量计的流速探头雷达波发射方向与水流方向夹角约35°（与垂直方向的夹角为55°）。流速仪的安装应保证流速探头雷达波发射方向与水流方向夹角约35°（与垂直方向的夹角约55°）。

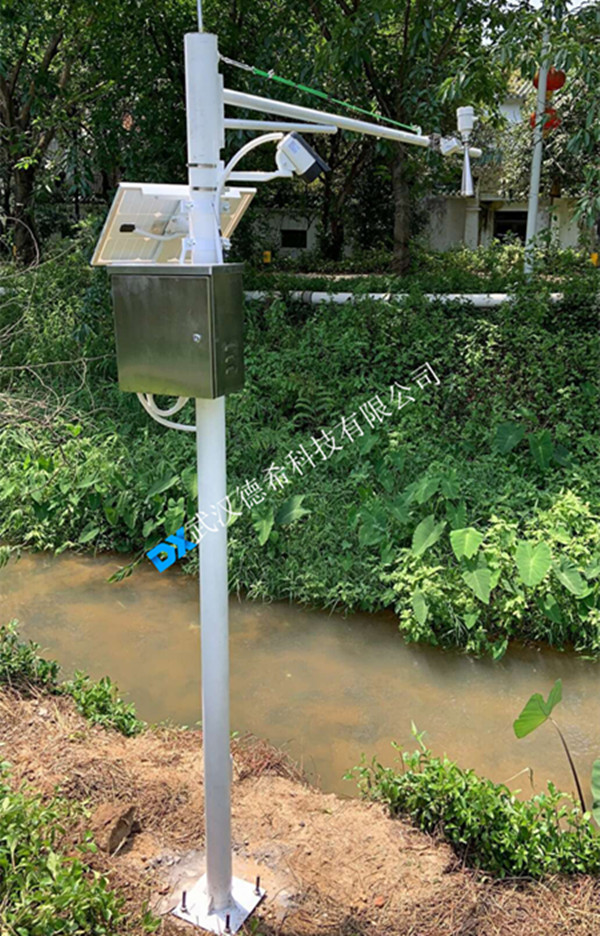

安装案例：
