便携式多普勒超声波流量计的运用

来源:admin  浏览量:  发布时间:2020-12-09 15:21:40

便携式多普勒超声波流量计是一种耐用的、非接触式测量污水的超声波流量计,DX-LSX-2便携式多普勒超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的循环水、纸浆、矿浆、泥浆、酸碱液、化学原料、海水、城市排水、工业废水、生活污水、油水混合液等流量计算。



整个设备基于“多普勒效应”,它没有旋浆、轴承等转动部件,用超声波技术探测流速,无摩擦、无惯性,不惧泥沙、漂浮杂物、读数直观,操作简便,不易损坏等特点。产品执行SL/T186-1997标准。适用于需要连续精确测量流速、流量的环境,具有安装维护方便、高可靠性、高精度等显著优点。

设备使用时只需将流量计探头和手持控制器连接好,利用测杆固定好流量计探头,将流量计探头放入待测渠道或水体中,手持控制器即可显示相应的流速流量信息。

配有数据接收软件,可读取实时数据和累计数据。

主要特点:

◆宽量程:0.02-5m/s(流速)

◆分辨率可达1mm/s(流速)

◆高响应时间,打破以往需要长时间才能得到流速流量的,测量结果时时刷新。

◆速度面积法流量测量,适合满管及非满管,可自由设定断面水位关系。

◆内部自带高精度温度传感器可用于水温测量和声速补偿。

◆流体力学外壳设计,对水体流态影响小,不影响测量精度。

◆防腐蚀外壳设计,能够在恶劣环境下长期工作。

◆可提供瞬时流量值和累积流量值。

◆无机械转动部件,不存在泥沙堵塞或水草、杂物缠绕等问题,适用于泥沙悬浮物含量高,水草等漂浮物多的河流中测量。

◆测量线性,出厂已校准长期使用也无需校准。


下载 (2).jpg


工作原理:

◆产品包含以下传感器:流速传感器,压力式水位计传感器,水温传感器等。

◆流速传感器用于测量水体流动的速度。压力式水位计用于测量水深,水温传感器用于测量水体温度补偿声速。

◆通过测得的流速及水位及断面尺寸,可求得断面流量。

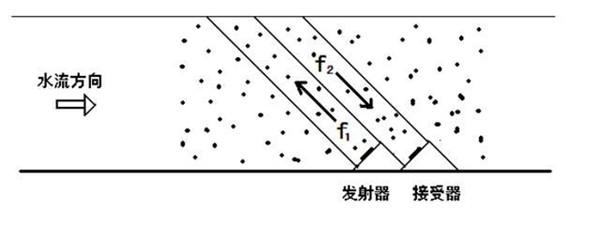

在超声波多普勒流量测量方法中,超声波发射器为一固定生源,随流体一起运动的固体颗粒起了与声源有相对运动的“观察者”的作用,当然它仅仅是把入射到固体颗粒上的超声波反射回接收数据。发射声波与接收声波之间的频率差,就是由于流体中固体颗粒运动而产生的声波多普勒频移。由于这个频率差正比于流体流速,所以测量频差可以求得流速,进而可以得到流体的流量,因此适用于杂质含量较多的脏水和浆体的测量,如城市污水、污泥等。


下载 (3).jpg

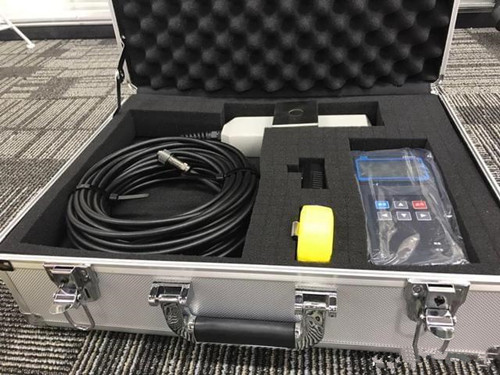

仪器装箱清单

◆多普勒超声波流量计探头 1个

◆DX200S手持控制器  1个

◆安装支架和工具  1个

◆测杆 1个

◆使用说明书  1份

◆合格证  1个

◆便携式设备箱  1个

◆卷尺  1个


下载 (9).jpg

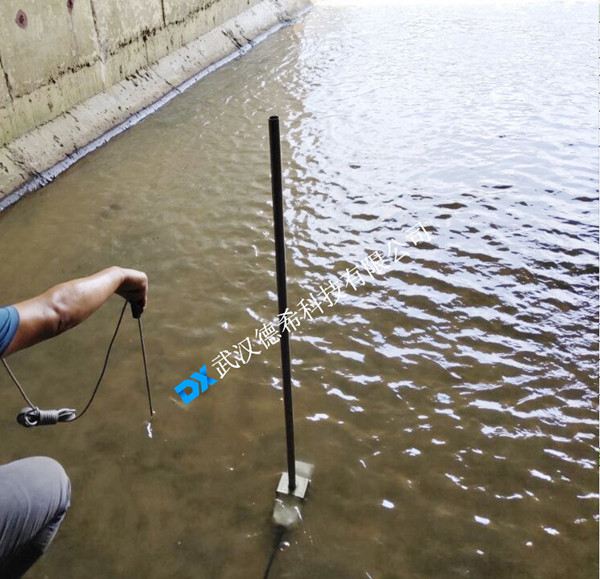

现场使用的图片:
