城市道路(内涝)积水综合解决方案

来源:admin  浏览量:  发布时间:2023-08-11 13:36:54

一、应用场景

1)市区低洼地段:雨量、视频、积水深度、积水面积、可见度监测;

2)泄洪道:流速、流量、水位监测;

3)排水口:流速、流量监测。

二、需求分析

    城市排水管网系统是重要的城市基础设施,也是城市水污染防治和城市排渍防涝的骨干工程,对消除和减少城市道路积水,合流制管道溢流等内涝灾害发挥着重要的安全保障作用.建立城市排水管网系统模型的目的是模拟或预测系统中各部分的水流状况,以便对排水系统进行管理和控制。

    在城市中的下穿隧道,以及低洼路段设置LED显示屏,能够简单明了的提醒路人注意水位安全,并能将数据传回智慧城市平台,为城市防汛提供数据支撑。

三、系统组成

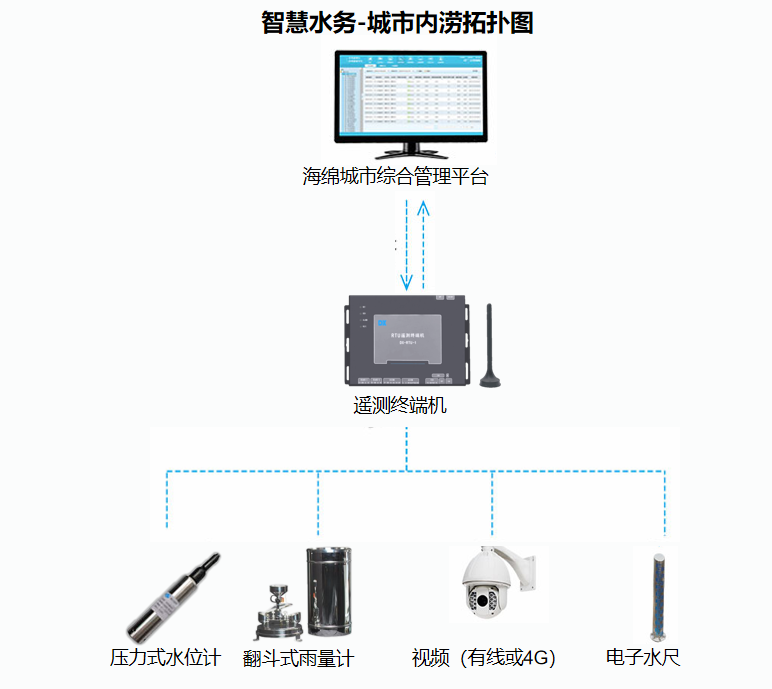

3.1 系统拓扑图

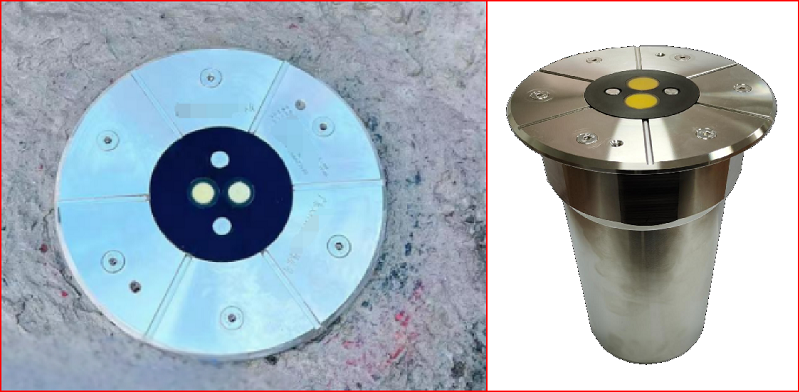

3.2 硬件系统




四、系统特点

♦ 具有在线采集和安全监测管理分析两个模块,安全监测管理分析模块具备基础资料管理、各项监测内容实时显示发布、图形报表制作、数据分析、综合预警等功能。其中数据分析部分。包括各项监测内容趋势分析、综合历史数据分析等内容;

  ♦ 多级管理平台工作模式,可实现防汛积水安全监测信息在监测中心站、多级管理与信息共享;

  ♦ 实时显示各个监测点的监测数据,并可以图表等形式直观显示各项监测、监控信息数据的历史变化过程及当前状态;

  ♦ 设置预警参数,能及时发出预警信息(声音报警、系统动画闪烁警报、短信预警);

  ♦ 具有远程登录、远程访问、远程管理、远程控制和运行软件远程维护功能;

  ♦ 历史报警记录查询:报警类型、区域名称、报警时间,报警期间最大值及时刻、每次报警期间的坐标及时刻及时间;

  ♦ 中心站应对每个系统采集数据或报警数据进行存储备份;

  ♦ 数据自动采集功能;

  ♦ 雨量监测功能;

  ♦ 水位监测功能;

  ♦ 流量监测功能;

  ♦ 视频监控功能;

  ♦ LED大屏展示功能。

相关产品技术参数

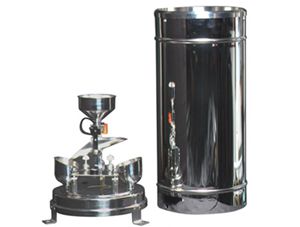

翻斗式雨量计



雨量计筒直径 Φ200mm

分辨率 0.2mm/0.5mm(可选)

刃口锐角 40°~45°

输出方式 脉冲型

工作温度 0~50℃

工作湿度 <95%(40℃)

储存温度 -40~125°C

储存湿度 80%(无凝结)

测量准确度 ≤±2%

雨强范围 0mm~4mm/min

允许通过最大雨强8mm/min

承受电压 ≤100V

承受电流 ≤0.5A

压力式水位计

1. 水位范围:0-10m...0-200m

2. 测量精度:±0.1%FS

3. 分辨率:1mm

4. 温度测量精度:±0.2℃(0-70℃)

5. 温度分辨率:0.01℃

6. 补偿温度:0-50℃

7. 供电电压:12V DC

8. 输出接口:RS485Modbus

9. 过载能力:2*FS

10. 长期稳定性:<0.1%FS/年  壳体材质:不锈钢316L                    11.电缆材质:聚氨酯

11. 电缆规格:7.6mm

12. 防护等级:IP68

14 工作温度:-10-80℃

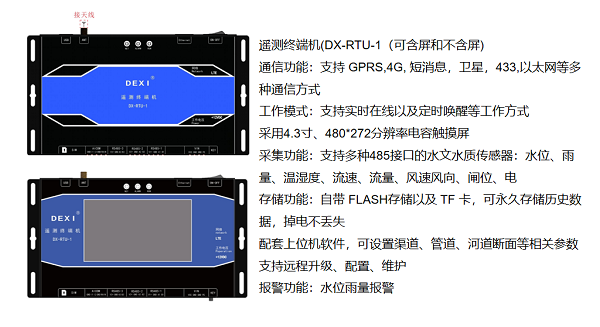

遥测终端机

1. 硬件接口:2路RS485接口,3路.开关量输入,2路4-20mA模拟量输入,1路USB接口,1路以太网接口 。

2. 传输方式:支持GPRS、GSM、有线以太网数据传输。

3. 传输间隔:可设置(默认5分钟) 采集间隔:可设置(默认五分钟)

4.传感器类型:水位计,流量计,水质传感器,气象传感器等

5. 流量计算方式:流速水位换算流量、闸位水位换算流量、固定堰槽换算流量

6.存储容量:内置16FLASH 和512M  TF存储卡,最大可支持256G TF卡,一分钟存储一条数据。可存储不少于3年。

7. 供电电压:9-24V

8. 待机电流:<2mA 12VDC

9. 工作电流:<10mA 12VDC (不含传感器)

10. 数据导出方式 USB本地导出或者远程平台导出。  数据补发:设备没有信号或者掉线可以缓存补发至少3个月的数据。

11. 中心站:同时向多个中心站和端口发送数据,默认支持3个中心站,每个中心站不少于3个端口。

12. 外形尺寸:176×113×32mm

13. 工作温度:-30-65℃

14. 物联网卡含3年流量,每月100M流量,3年后客户自行充值

15.3米吸盘天线 1根

16.1米数据线 1根

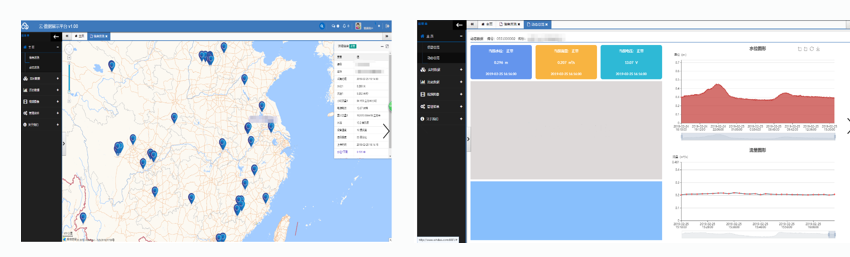

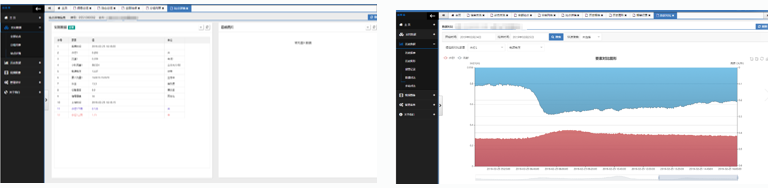

徳希云平台

德希云数据展示平台:主要用于展示各个站点的水位、流速、流量等信息。其功能为:站点的管理,全部站点实时数据的查看,单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用,如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014 水文通讯规约。

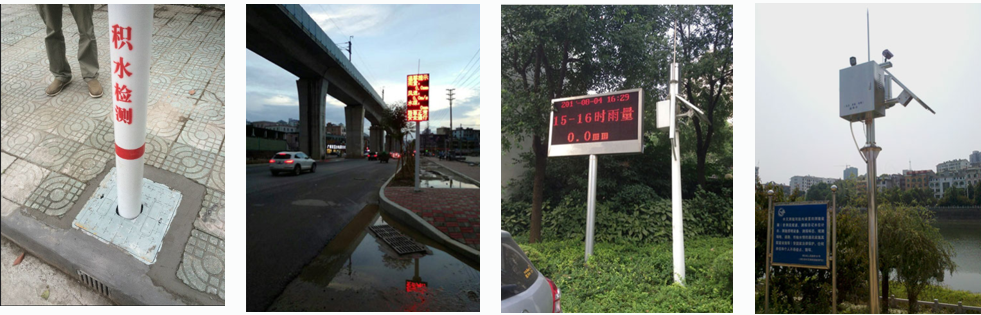

、应用效果
