水库水雨情自动测报系统解决方案

一、概述

水安全和水危机已经成为当前制约我国社会和经济发展的突出因素，水库工程对下游的防洪和灌溉意义重大，在促进当地经济发展中，发挥了巨大作用，地位极其重要。水库安全一直是我国防汛抗洪的难点和重点，而当前大部分中小水库缺少必要的库区水雨情及水库大坝安全检测手段。

水库水雨情自动测报系统实现了相关部门辖区内所有水库的降雨量、库水位、库容、视频图片的自动化监测，为水库的安全管理与运行调度提供及时准确的信息，及时预警，为相关部门和领导科学决策提供依据，提高水库工程管理的效率和质量。

二、系统结构

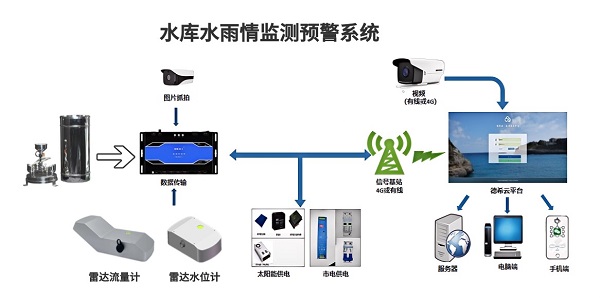

水库水雨情自动测报系统采用B/S分布式系统结构，根据监测设备安装位置与监测中心（如市水利局）的距离较远、各水库监测点分散等特点，系统采用GPRS/CDMA网络通信方式，灵活构建系统，有效降低系统整体成本，提高系统可靠性，非常适合中小水库信息化建设及水库监测除险加固配套信息化建设。系统结构示意图如下图所示。

三、建设内容

●系统平台建设

借助该系统平台，可将每个水库的水雨情信息实时展示与存储。

●传输设备建设

通过水文专用RTU，借助运营商移动通讯网络将实时信息实时发送到数据中心。

●自动监测站建设

主要监测库区雨量和库水位，根据水库规模设立数量不等的监测点，监测设备采用气泡水位计、翻斗式雨量计、串口摄像头等设备，采用无线GPRS通信模式，设备供电可根据需要采用太阳能蓄电池供电系统。

四、系统功能

●直观显示各水库分布位置、当前水位和降雨量数据以 及设备运行状态。

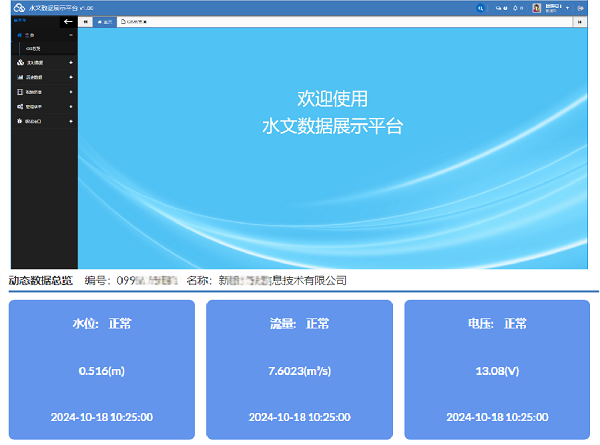

●集中显示各水库测点的当前水位、当前降雨量、累计降雨量、电池电压和现场照片等，实时展现水位、降雨量动态曲线。

●可定时更新监测数据和现场照片；可手动问询各测点的水位、降雨量数据，可远程拍摄水库现场照片。

●当水库水位高于汛限水位或低于死水位时，系统通过弹出提示框、发出报警音、向相关责任人发送报警短息等多种形式提示报警信息，并自动拍摄现场照片传送给监测中心。

●兼容自报式、查询应答式等多种数据上报方式；采用自报式时支持定时上报和越限自动加报。

●具备水位、降雨量和报警记录的历史查询功能，支持 Excel 导出和直接打印。

●可任意设定起始时间，查询时段内的报警照片。

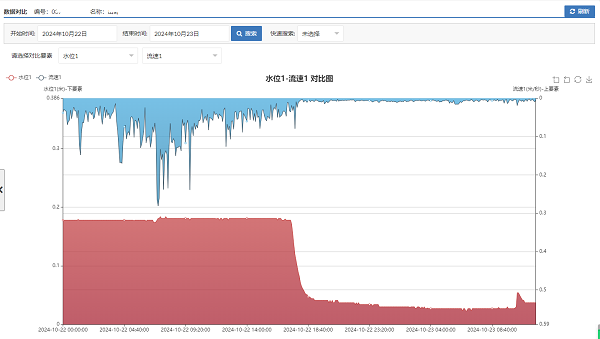

●可按照时、日、月、旬、年等时间段生成水位、降雨量统计报表；可自动生成水位、 降雨量过程曲线。

●水雨情监测终端（详细了解）支持在线设置参数、在线升级和自动校时功能。

●水雨情监测终端可存储不少于 1 年的历史数据，掉电不丢失；支持人工置 数和历史记录本地下载功能。

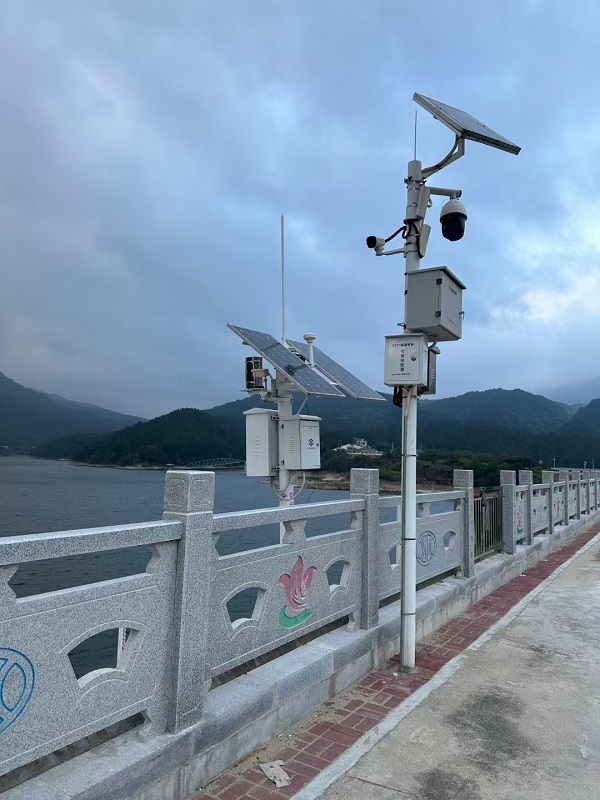

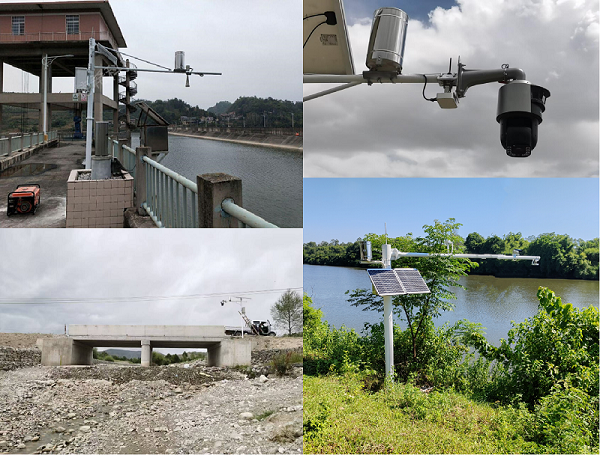

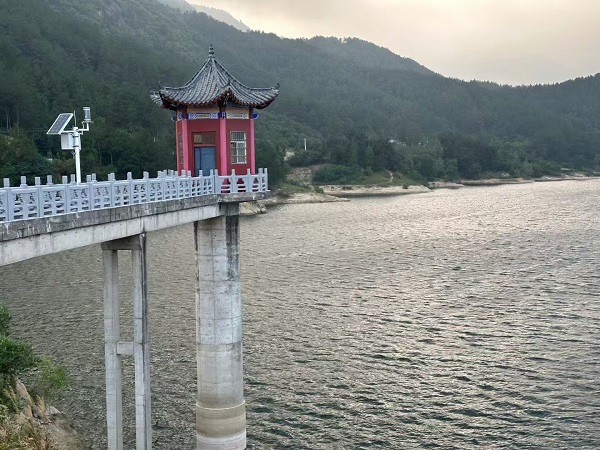

安装案例：
