城市雨污水泵站远程监控系统

一、概述

城市雨污水泵站是城市排污排涝系统的主要部分，担负着收集城市生活和生产污水，并及时排放的任务，是保证城市正常运转的生命线。但是因为城市的特殊性，各个泵站排放点无规则的分布于整个城市的各个角落，管控起来非常不便。因此，城市雨污水控制系统需要一个远程集中监控平台。泵站远程监控系统是人机对话的平台，是一个反映城市现场实时信息，执行和控制过程及反馈结果的显示系统。系统的成功与否，软件平台至关重要。实现泵站远程控制系统的目的是达到泵站增效减员的效果，达成市政设施的信息化管理。

二、系统拓扑图

总体拓扑图包括市政管理处监控调度中心网络拓扑图、泵站控制系统拓扑图和泵站视频监视系统拓扑图。

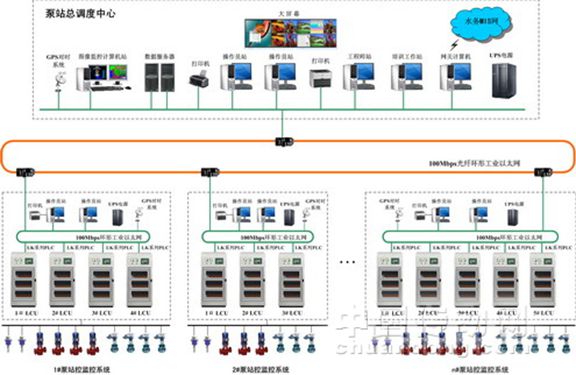

系统网络拓扑图

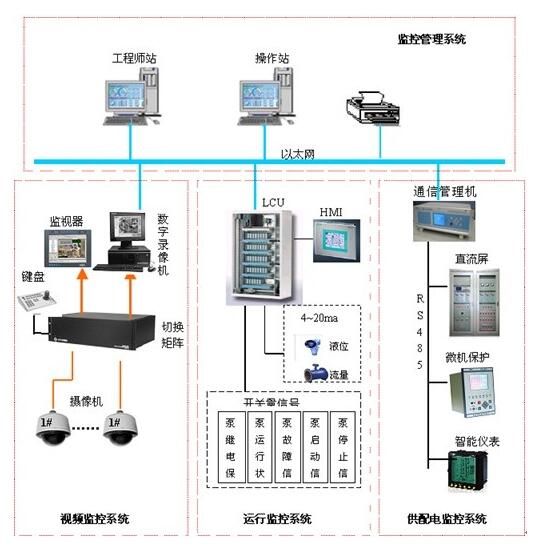

泵站现场控制系统

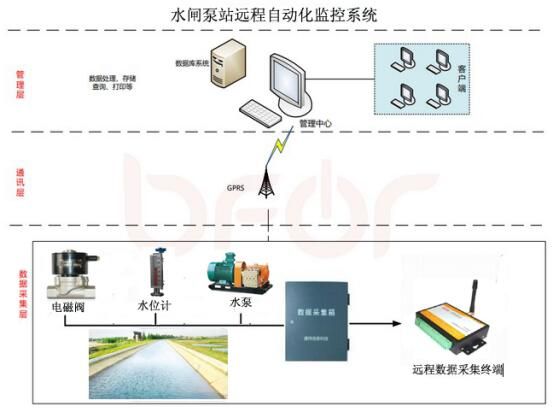

数据采集结构图

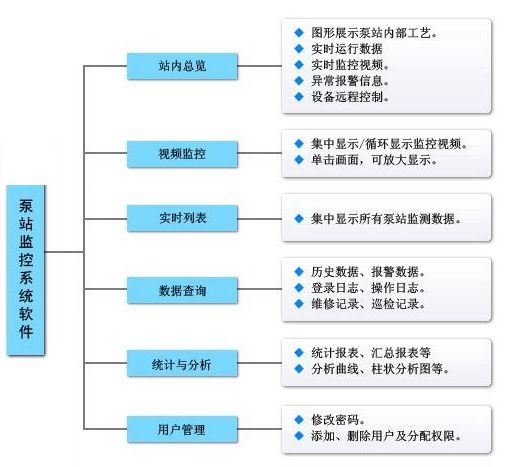

组态软件层状结构

三、系统功能

1、泵站远程控制系统

1） 模拟泵站设备工作流程的组态软件系统；

2） 通过组态软件对泵站设备直接进行远程控制,并反馈控制结果;

3） 实现泵站设备运行信息、报警信息的实时显示并将报警信息分级以手机短信的形式上报各级管理人员。

2、视频监视系统

实时监视泵站重要位置的设备视频图像，并对图像进行保存，以便事后调阅。实现对现场设备的监视管理功能。

四、雨污水泵站远程监控系统的结构：

第一部分——控制中心：

泵站远程控制管理中心网络及软、硬件建设。

第二部分——网络传输：

各泵站到市政管理处的网络数据传输。1）租用广电的专线。2）申请专用网络。

第三部分——数据采集：

1）泵站终端控制系统：安装泵站终端控制系统对泵站现场的设备运行状态进行采集并接受来自管理处的控制命令，实现对设备的远程控制。

2) 硬盘录像机：在各个泵站的控制中心安装硬盘录像机，对泵站重要监视点的视频图像进行采集和存储。

第四部分——数据前端采集及控制设备

 水位计

 雨量计

 多功能交采表、保护装置、电度表

 摄像头

 电控柜
