随着科学技术的不断进步，以及城市化进程的影响，水电站的管理变得更加复杂，要实现水电站的精细化管理，必须借助先进的信息技术手段为支撑，实现对三防、水资源、供水安全的实时监控，优化管理模式和创新管理手段。水库水情测报系统主要是针对库区流域面积内的水情信息进行采集和处理，充分实现资源和信息共享，实现对水利工程的安全分析评价、对洪水进行预报，并可根据水利工程安全现状、洪水预报结果和水质水量变化动态，提出优化调度方案，为水库的精细化管理提供了强有力的保障。

水情监测系统充分整合软、硬件设备资源，可对所监测水库实现全天候远程自动监测，完整记录各水库数据的动态变化过程。前端通过遥测终端将现场的流速、水位、流量、图片抓怕等信息进行采集处理，通过GPRS/3G/4G无线网络传送至监控管理中心。监控管理中心对前端数据信息进行整合分析，可以准确实时的了解闸坝的运转状况，以及进行远程的调控和操作。根据本地区的通信、经济条件，设立流量、水位自动监测点。采用有人看管，无人值守的管理模式，配置相应的流速、水位、流量传感器，以及遥测终端及通信终端设备，实现水雨情信息的自动采集、传输。自动监测站采用定时自报、阀值加报和召测的工作模式。

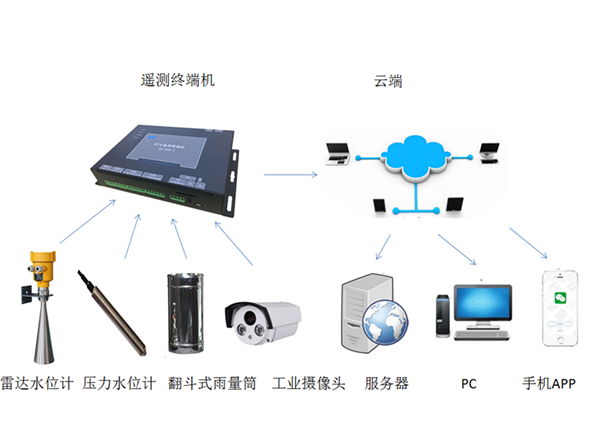

一体化站点系统组成结构如下图（一体化机箱可选择悬挂在支架杆上或者布线至附近站房）：

主要设备技术参数

　　雷达水位计：

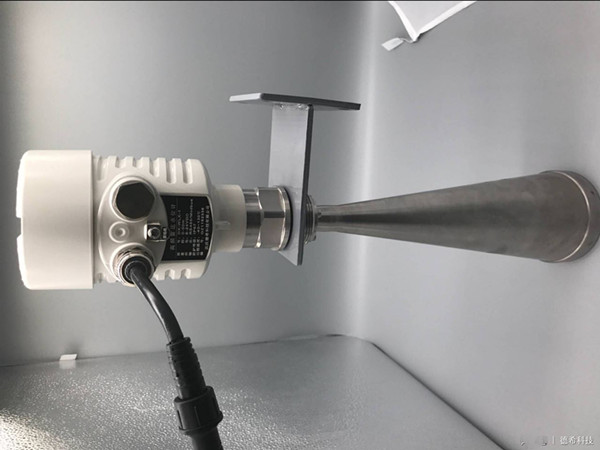

　　雷达水位计是26 G高频雷达式水位测量仪表， 测量最大距离可达70米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理， 使得仪表可以用于非常复杂的测量条件。高频微波脉冲， 经天线向下传输， 微波接触到被测介质表面后被反射回来， 再次被天线系统接收

　　并将其传输给电子线路部分自动转换成水位信号。（ 因为微波传播速度极快， 微波到达目标并经过反射返回接收器这一来回所用的时间几乎是瞬间的）

　　测量范围： 20m/50m

　　精 度： ±3mm

　　连接方式： 支架/法兰频率范围：26GHz

　　信号输出：RS485/Modbus协议(6-24V DC)

　　工作温度：- 10 - 60℃ 相对湿度：< 95

　　存储及运输温度：- 40- 70℃

　　工作压力：常压 重 复 性 ：±1mm

　　盲 区： 天线末端

　　测量间隔： 大约1秒(取决于参数设置) 调整间隔： 大约1秒(取决于参数设置) 微波频率： 26GHz

防护等级：IP67

安装方式：

　　雷达水位计是利用电磁波探测目标的电子设备， 雷达水位计安装时， 应注意不要将雷达水位计安装在入水流处， 将雷达水位计安放在伸出去的测杆顶部位置固定好， 用电缆将水位计与配电箱里的终端设备连接好， 在顶部装好太阳能电池板， 仪表必须接地， 增加防雷措施。雷达水位计发射电磁波对目标进行照射并接收其回波， 由此获得水位水流至电磁波发射点的距离、距离变化率（ 径向速度）、方位、高度等信息

　　雨量计主要技术指标

　　它是由不锈钢外护罩、塑料承水口、过滤网、漏斗、工作平台、磁钢、干式舌簧管、轴承螺钉、翻斗部件、限位螺钉、锁紧螺母、支架、底座、底脚、水准泡、电缆护套、接线端子等主要部分所组成。承水口收集的雨水，经过上筒（漏斗）过滤网，注入计量翻斗—翻斗是用工程塑料注射成型的用中间隔板分成两个等容积的三角斗室。它是一个机械双稳态结构，当一斗室接水时，另一斗室处于等待状态。当所接雨水容积达到预定值（15.7ml）时，由于重力作用使自己翻倒，处于等待状态，另一斗室处于工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使两个干式舌簧管轮流通断。即翻斗每翻倒一次，干式舌簧管便送出一个开关信号（脉冲信号）。

　　这样翻斗翻动次数用磁钢扫描干式舌簧管通断送出脉冲信号计数，每记录一个脉冲信号，便代表0.5毫米降水，实现降水遥测的目的。

　　（1）承水口径：Ф200+0.6mm 外刃口角度45°

　　（2）测量降水强度：0mm/min-8mm/min,10mm/min可以工作

　　（3）分辨力：0.5mm（15.7ml）

　　（4）误差：±3%（室内静态测试，雨强为2mm/min）

　　（5）输出信号：单干式舌簧管通断；双干式舌簧管通断，常态时一通一断。

　　（6）工作温度：-10~60℃；工作环境湿度：95%RH，40℃（凝露）

　　（7）贮存温度：－40℃~60℃

　　（8）开关容量：DC，V≤12V，I≤500mA

　　4g摄像头

　　分辨率：H.264 130万 960P 镜头：标配6mm镜头 视角约70°15米 可换3.6 8 16 25mm镜头 夜视距离：2个点阵激光灯 红外距离5-80米 TF卡存储录像：可支持32G 网络制式：联通+移动+电信4G全网通 有线网络：1个10/100M网口

　　数据平台：

　　提供对实时、历史水位、流量、水量信息进行查询。包括单站、多站、河道，既包括某一时刻也包括旬、月、年的统计值，还包括超过某一域值（如警戒水位、保证水位值）的查询。信息的表示方式主要是表格的图示化结果和基于地图的信息展现，如各种示意图、过程线图、直方图、饼图、等值线、图表组合等。
可同时绘制若干测站的水位/流量变化过程或同一测站不同时间段的水位/流量变化过程。

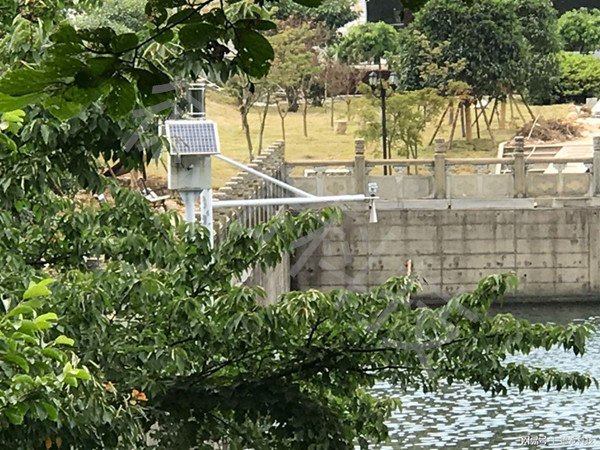

　　实际安装案例
