河道生态流量下泄解决方案

电站增设河道生态流量在线监测设施，基于水电站拦河设施下游，河段生态环境对水量得动态需求，结合上游来水得频率及数量的考虑，统筹确定合理的生态流量，实现河流水量生态调度，保障河道生态下泄流量。

在水电站生态流量下泄处安装流量监测仪表、图像（视频）监测设备，另安装数据采集传输终端，将数据实时传输至监控中心。7*24小时监测下泄流量能否达到生态核准流量。

“生态流量在线监测”是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况，保障下游河流的生态用水需求发挥着重要作用。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施，对不满足生态流量下泄要求的水电站责令整改或挂牌督办。

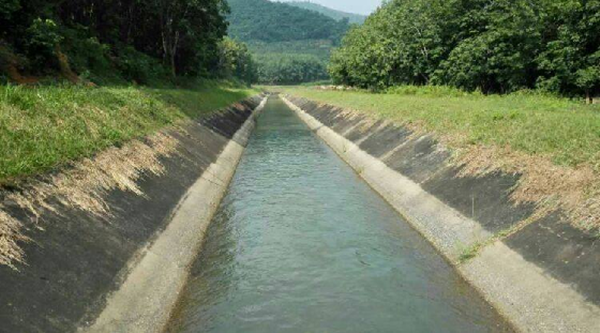

基于生态流量监测的环境状态，一般采用明渠流量监测方法，安装明渠流量计采集水位换算流量数据。

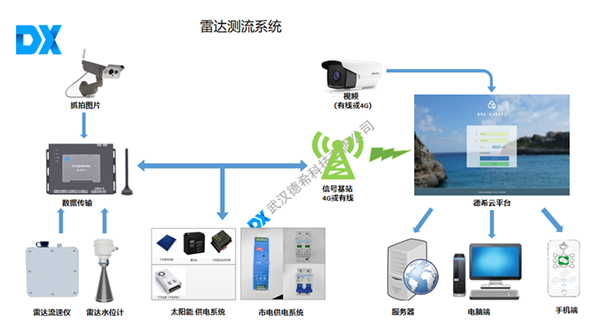

系统组成

系统由以下几个方面组成：

水位流量：雷达流量计（包含雷达流速仪和雷达水位计）（非接触式）。

图像视频：用于拍摄下泄口或者是流量计安装处的视频图像，通过4G网络将数据传输至服务器远端可以查看。

供电系统：用于给整套系统进行供电、根据现场环境可以选择太阳能供电或者市电供电。

通信设备：可以通过遥测终端机将采集到的传感器数据通过GPRS发送至云端。

数据查看：数据可以通过遥测终端机发送至数据服务器、用户可以通过云平台或者手机浏览器远程查看数据，数据也可以发送至相应监管部门的服务器。

主要设备参数

1、非接触雷达流量计

雷达流速仪产品特点：

◆防水、防结露、防雷设计，适用于各种野外环境；

◆进口平面微带雷达非接触式测量，不受气候、泥沙及漂浮物影响；

◆快速精确测量，数据输出稳定，且适用于洪水期高流速环境；

◆测量运行和休眠模式相结合；

◆雷达发射波波速角小，准确度高，不易受外界影响；

◆结构小巧，功耗低，安装方便、易维护；

◆配套控制器远传设备，可轻松对接现有水文遥测系统；

◆宽输入电压范围，适合太阳能电池供电；

◆独有渠道流速模型，测量精度更高。

技术参数：

测量范围：0.01-20m/s

测量精度：±0.01m/s

雷达垂直倾斜角修正：自动修正

流速方向识别：双向

雷达频率：24GHZ

有效距离：0-40m

供电范围：12VDC

输出接口：RS485

功耗：∠1W

工作温度：-10-60℃

存储温度：-20-70℃

相对湿度：0-95%RH

防护等级：IP66

雷达水位计

技术参数：

测量范围：30m或70m

精度：±3mm

频率范围：26GHz

供电电压：6-24V

信号输出：RS485 Modbus

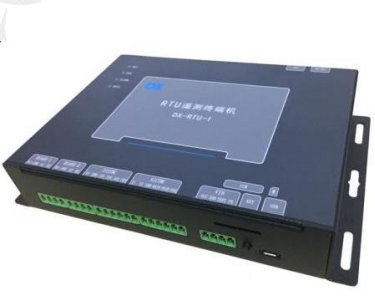

遥测终端机

产品特点：

◆通信功能：支持GPRS，短信息，卫星，433，以太网等多种通信方式。

◆工作模式：支持实时在线以及定时唤醒等工作方式。

◆采集功能：水位，雨量，温湿度，水文，流速，风速风向，闸位，电池电压等数据，其他传感定制。

◆图片抓拍功能：支持4个工业相机抓拍上传。

◆远程管理功能：支持远程配置，远程升级，远程重启等远程维护功能。

◆报警功能：水位雨量，门限报警。

◆存储功能：自带flash存储以及TF卡，可永久存储历史数据，掉电不丢失。

本地配置：本地支持USB以及WIFI配置，数据查询，历史数据导出。

◆支持多3个中心，可实现“一包多投”功能

◆支持256GB容量TF卡，可作为海量数据存储使用。

◆宽电压设计，具有反接保护和短路保护功能。

◆所有输入输出端口采用抗雷击设计，可省缺外置防雷保护模块。

◆支持主备信道切换，以及GPRS短信同时上报（短信内容格式可定制）。

◆安全报警功能：支持柜门开启报警

技术参数：

◆硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接单总线温湿度传感器，控制继电器等），SDI接口，1路IO接口，1路脉冲输入接口，1路脉冲雨量计接口，2路模拟量4-20mA接口，1路以太网接口（可外接多种转换模块），2路12V可控电源输出，1路5V可控电源输出。

◆存储容量：16M，支持256GTF卡。

◆供电电压：6-24V.

◆功耗：待机电流∠1Ma(12v).

◆工作电流∠6Ma(12v).

◆工作环境：温度-30～60℃，温度：∠95%（无凝露）

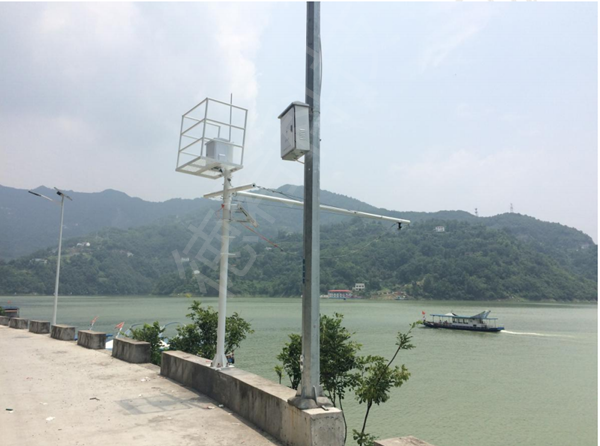

现场安装案例

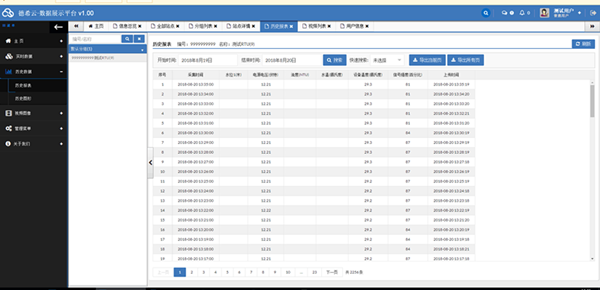

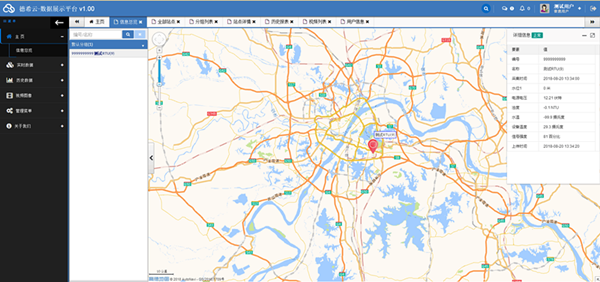

徳希云数据展示平台：主要用于展示各个站点得水位、流速、流量等信息。

其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014水文通讯规约或者JSON格式，也可以按照指定协议上传至上级平台。
