河道断面阵列雷达波测流设备实际应用效果

河道流量数据直接支撑防洪减灾、水资源规划、水利工程调度等核心业务，流量监测是水文工作体系中基础且关键的业务环节。传统河道测流以人工巡测、缆道测流、接触式仪器测流为主，这类方式人力物力投入大、单次测流耗时长，接触式设备易受水流冲刷与杂物缠绕影响，宽河道断面流速分布不均的特性还会导致单点测流数据无法反映断面真实流量状态。水文技术人员推动阵列式雷达波测流技术落地应用，该技术在天然河道流量在线监测场景中逐步普及，实际运行效果获得水文监测单位的一致认可。

一、技术原理与核心测量逻辑

阵列雷达波测流设备以多普勒效应作为流速测量的核心依据，设备探头向水体表面斜向发射雷达波，水体流动会让发射波与反射波产生多普勒频移，频移数值与水面流速呈正比关系，设备通过频移信号解析直接获取水体表面流速。雷达水位计依托调频连续波测距原理完成水位连续采集，测量精度能够匹配水文监测的规范标准。速度面积法被作为流量解算的核心方法，监测终端预先录入河道断面几何参数，终端结合实时水位数据自动换算过流断面面积，再通过流速与断面面积的乘积得出瞬时流量，这一计算逻辑适配任意形态的河道断面，突破了传统测流方法对河道断面形态的限制。水文工程人员通过多场现场比测试验验证，这套测量与解算逻辑能够贴合天然河道水流运动规律，流量数据的准确性与稳定性得到有效保障。

二、系统组成与关键设备参数

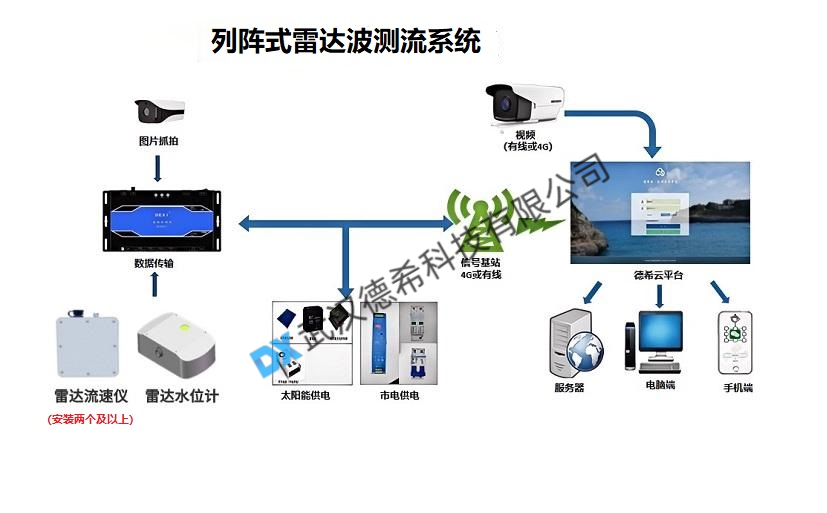

阵列雷达波测流系统搭建起感知、传输、应用一体化的监测体系，感知层由多台雷达流速传感器与雷达水位传感器组成，数据传输层由遥测终端机完成数据采集与汇总上传，数据应用层依托云端平台实现数据可视化与管理。

雷达流速仪关键参数

有效测量距离：0-40m流速测量范围：0.1-20m/s、0.1-40m/s测量精度：±0.01m/s、±1%分辨率：0.001m/s供电电压：9-24V设备功耗：＜0.5W通信接口：RS485 Modbus天线频率：24GHz波束角：12°垂直角范围：20-70°工作温度：-30-65℃防护等级：IP67（最高可达 IP68）

雷达水位计关键参数

测量范围：40m测量精度：±1cm分辨率：1mm天线发射角度：12°（水平、垂直 3dB）发射频率：24GHz测量原理：调频连续波（FMCW）雷达测距辐射功率：7-25dBm 可调供电电源：DC 6V-24V（典型 12V）设备功耗：≤1W外壳材质：铝合金工作温度：-25-70℃防护等级：IP68安装方式：支架 / 抱箍安装数据接口：RS485（Modbus）

遥测终端机关键参数

外形尺寸：197×108×33mm（不含天线与安装件）设备重量：633g（不含包装）供电电压：6-30V存储容量：16M flash+512M TF 卡（可扩展至 256G）设备功耗：12V 供电下静态电流＜1mA、待机工作电流＜10mA硬件接口：2 路 4-20mA 输入、1 路雨量输入、3 路 RS485、3 路 12V 可控电源输出通信配置：内置 4G 通信模块工作温度：-35~75℃工作湿度：95%（无凝露）

三、现场应用核心优势

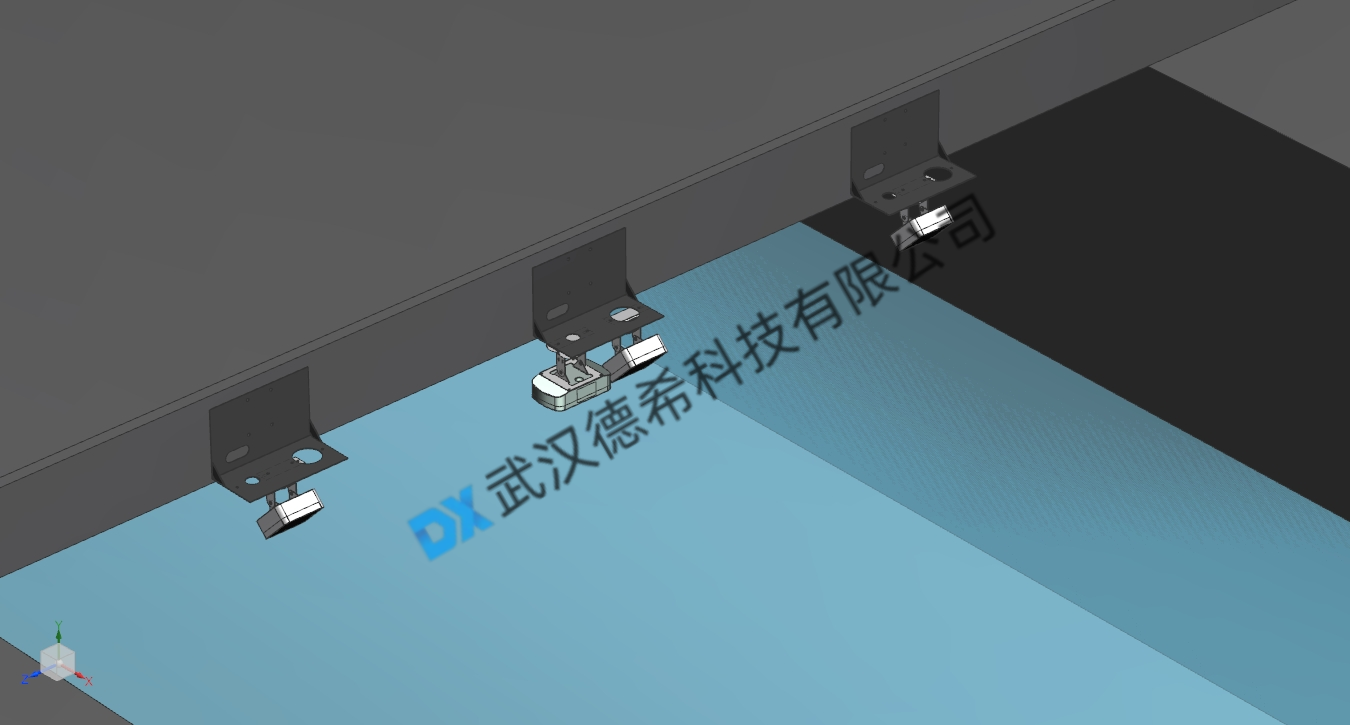

多垂线多点位的布设方式让断面流速分布数据被完整采集，监测精度相较于单点监测设备实现大幅提升，流量计算结果与人工实测数据的偏差控制在水文监测允许范围。非接触式测量模式让设备与水体无直接接触，野外河道中的水草、漂浮物、泥沙等不会对设备运行造成干扰，设备日常维护频次被大幅降低，野外无人值守场景下的连续稳定运行周期被有效延长。设备支持太阳能与市政双供电模式，休眠与运行交替的低功耗设计进一步降低能耗，无市电覆盖的野外河道监测需求被充分满足。设备本体做防水、防雷、防结露一体化处理，宽温工作区间让设备在各类野外恶劣环境中均可保持稳定工作状态，长期运行的故障率维持在较低水平。全自动采集与解算功能让设备在汛期高水位、高流速工况下仍能不间断上传数据，水文监测人员无需现场作业即可掌握断面水情变化，为防洪调度提供实时数据支撑。

四、典型项目实际应用成效

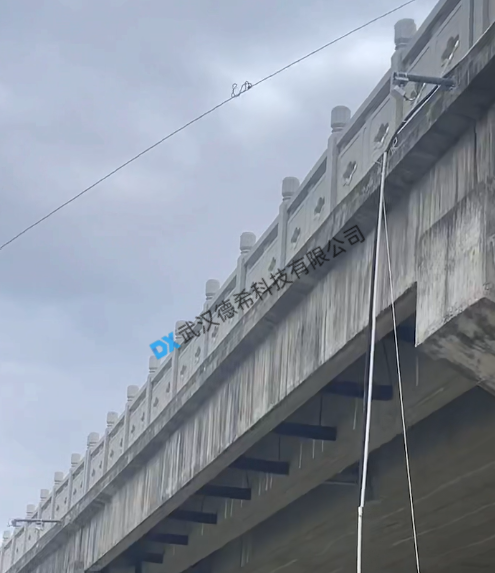

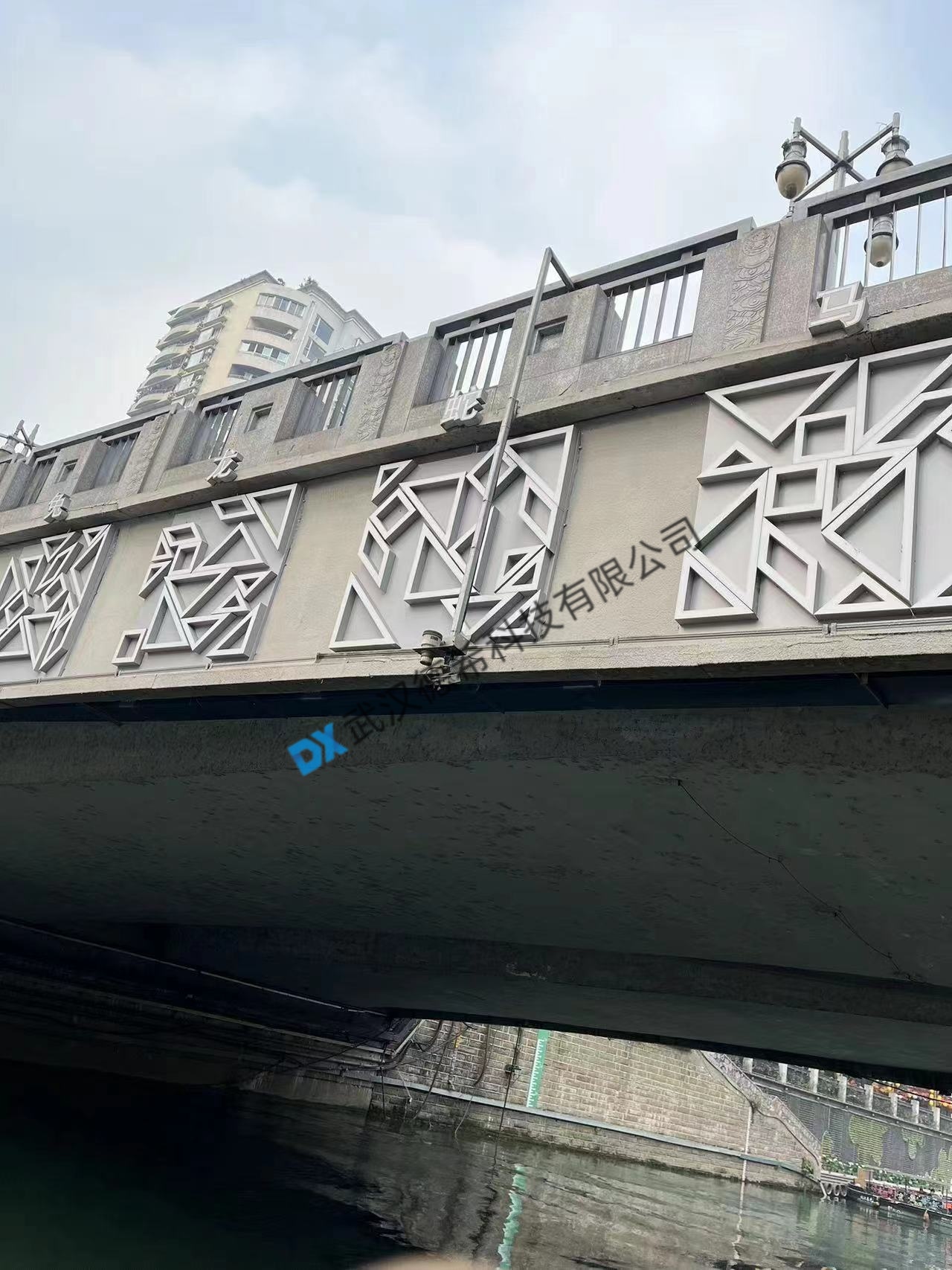

国内某流域天然宽河道监测项目应用该套设备取得显著成效，该河道主断面宽度超 90 米，水流流速沿断面分布差异明显，此前采用人工测流方式单次作业耗时超 2 小时，汛期因水流湍急无法开展现场测流。项目实施团队沿河道断面均匀布设 5 台雷达流速仪，搭配 1 台雷达水位计组成阵列监测单元，整体采用太阳能供电与立杆安装方式，仅用 1 天完成现场安装与调试。监测站运维人员统计数据显示，设备投运 14 个月以来未出现因环境干扰导致的停机故障，汛期最大流速超 3.5m/s 工况下数据采集无中断，流量数据与人工比测偏差稳定在 2.8% 以内，完全满足水文监测规范要求。这套设备将站点人工巡检频次从每月 8 次缩减至每月 1 次，人力投入减少 75%，数据采集从间断式转变为连续实时监测，为流域防洪预警、水资源调度提供了完整的长序列数据支撑。

五、整体应用价值与推广前景

阵列雷达波测流技术的落地应用让河道流量监测完成从人工间断测流向全自动连续监测的转变，水文监测工作的人力投入被大幅缩减，数据时效性与完整性实现同步提升。该技术适配宽河道、天然河道、不规则断面河道等多种监测场景，设备安装简便、改造难度低，在新建与存量监测站点升级中均具备良好适用性。行业实践结果表明，阵列雷达波测流设备可长期保持稳定测量性能，采集数据能够满足水文资料整编、水资源评价、防洪预警等多项业务需求，成为现代化水文监测体系的重要技术支撑。随着水文监测智能化升级的持续推进，阵列雷达波测流设备的技术性能将不断优化，复杂水流条件与大断面河道的适配能力会进一步增强，这项技术会在全国水文监测网络建设中得到更广泛的应用，持续为水利事业高质量发展提供精准稳定的流量数据保障。
