城市生命线：城镇排水管网监测系统建设方案

一、系统建设核心定位

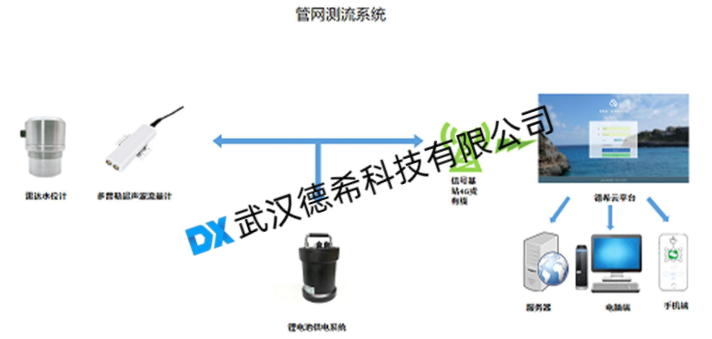

城镇排水管网是城市安全运行的关键基础设施，智能化监测系统以窨井、排水管道、箱涵为核心监测载体，搭建前端感知、数据传输、后台管理三层架构，实现管网水位、流量、水质全天候不间断监测，为城市内涝防控、污水合规输送、管网精细化运维提供精准数据支撑。

二、核心设备配置与技术参数

系统采用三款标准化监测设备，参数适配地下管网复杂环境。

DX-WLX-2 雷达水位计：测量量程 7m，测量精度 ±3mm，天线发射角度 8°，供电 DC6V-24V，平均功耗≤30mW，信号接口 RS485 (Modbus)，防护等级 IP68，工作温度 - 35~80℃。

DX-LSX-1 多普勒超声波流量计：流速测量范围 0.02-5m/s，精度 ±1%±0.01m/s，水深测量范围 0-10m，精度 ±1cm，流量测量精度 ±2-3%，供电 DC9V-24V，功耗≤1W，防护等级 IP68，工作温度 - 20~65℃。

DX-LD-2 锂电池供电系统：标配电池 7.2V133Ah，存储容量 16M flash+512M TF 卡，静态电流 < 1.3mA，待机电流 < 18mA，内置 4G 通信模块，防护等级 IP68，工作温度 - 35~75℃。

三、站点布设与安装实施规范

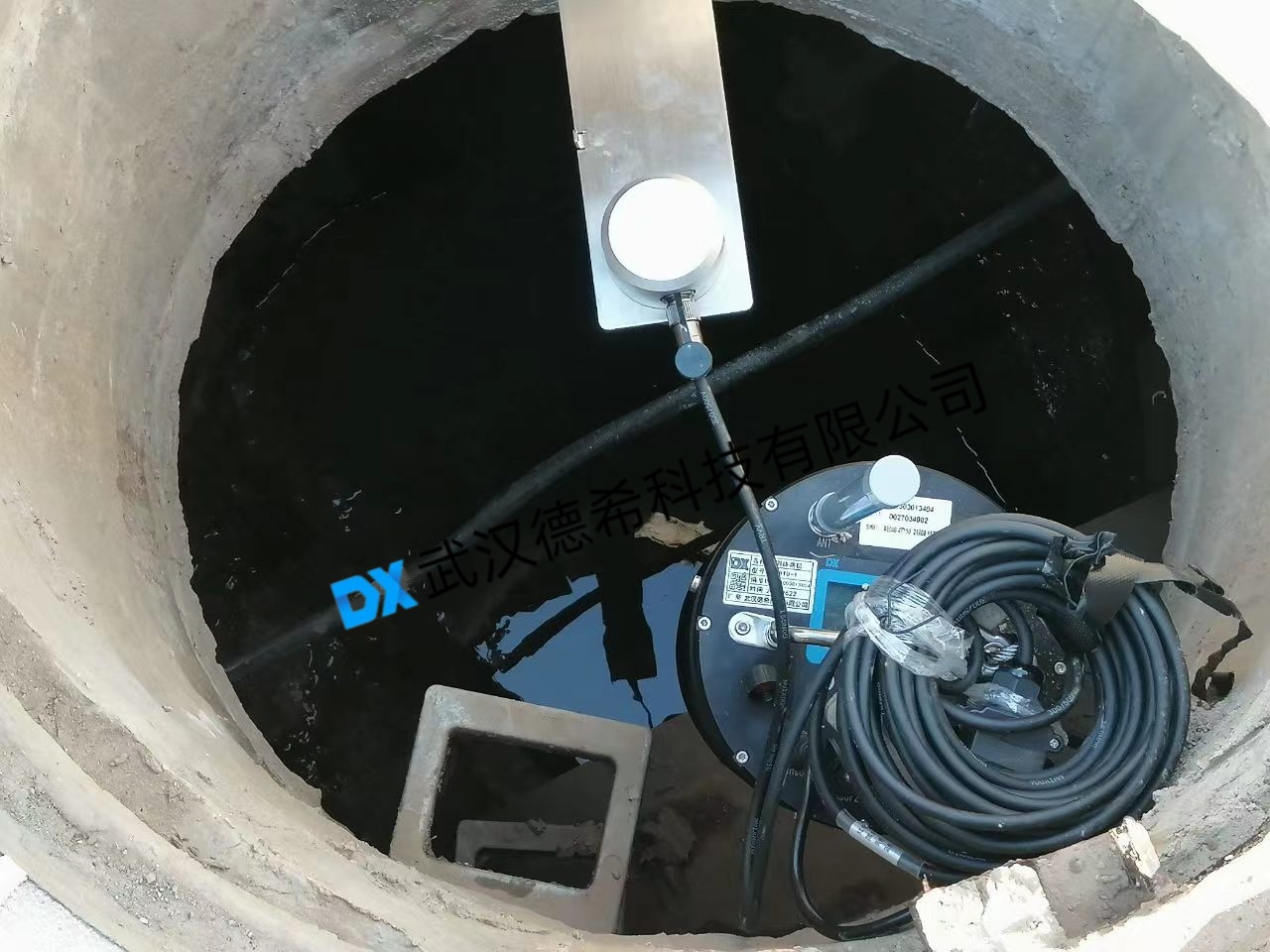

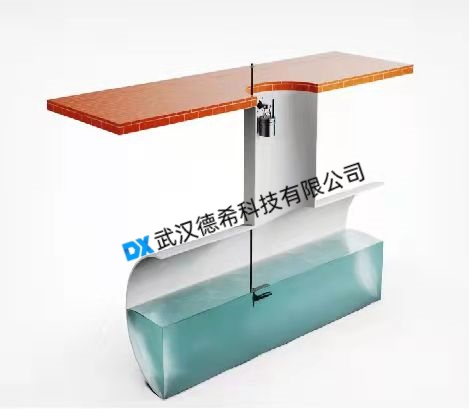

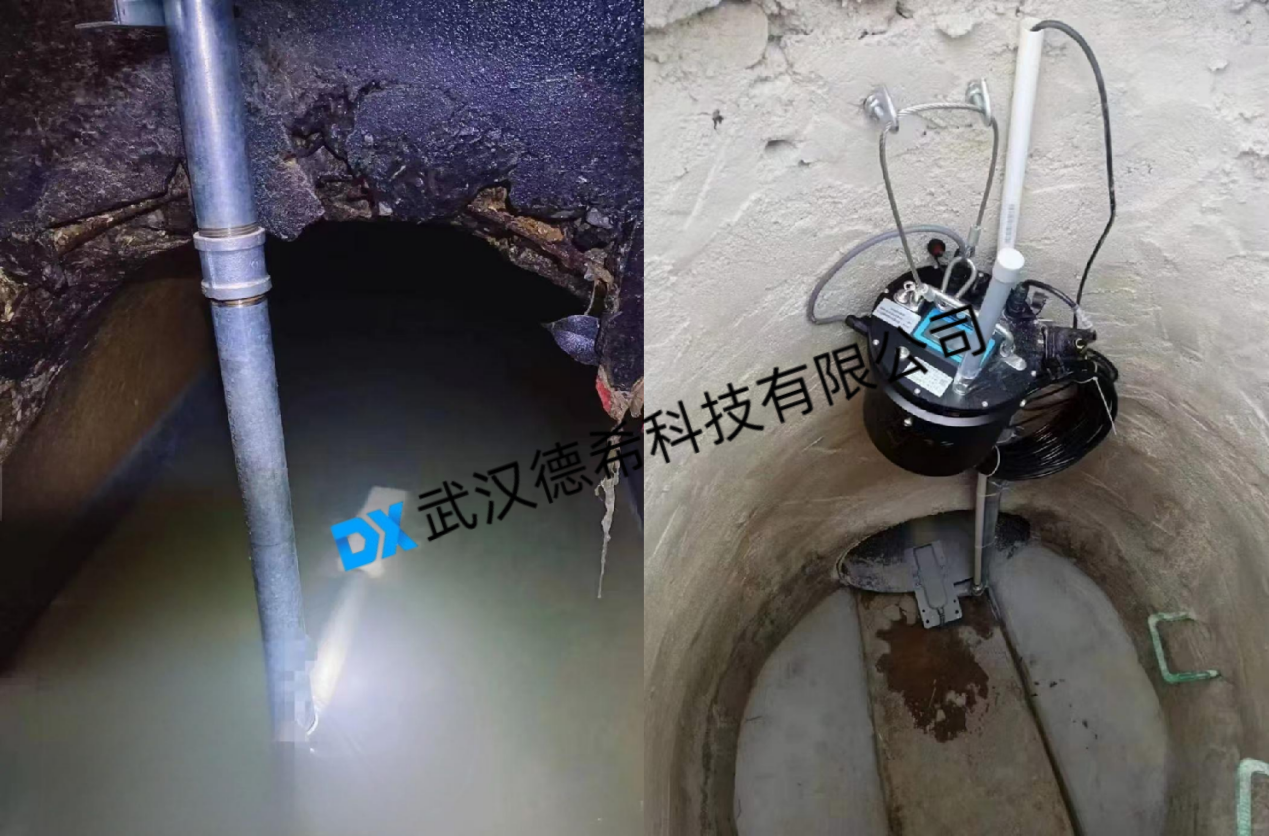

监测站点按管网功能分区布设，排水主管、调蓄构筑物出口以流量、水位监测为核心，居民区、商业区内部侧重水位监测，多管道汇流节点优先布设流量监测站。设备安装避开回流、漩涡及障碍物区域，雷达水位计水平安装于井盖正下方，流量计、水质传感器固定于管道底部，不锈钢模块化支架便于拆装，监测线缆全程做防水密封防护。

四、系统功能与应用价值

系统具备数据自动采集、无线传输、本地存储、异常预警功能，监测数据超阈值时自动提升上传频率并触发告警，支持远程参数配置、固件升级与设备重启。通信中断时段数据本地缓存，信号恢复后自动补报，保障数据完整性。系统可实时掌控管网运行状态，提前预警汛期内涝风险，精准定位管网故障与非法偷排行为，优化泵站及污水处理厂调度策略，降低运维成本，全面筑牢城镇排水生命线安全防线。
