水文气象监测系统技术架构与应用解析

水文气象监测系统是融合环境感知、数据传输、云端管理的一体化监测设施，被广泛应用于农业生产、水利管控、生态监测等场景，可实现无人值守下的多要素连续监测，为行业管理与灾害防控提供精准数据支撑。

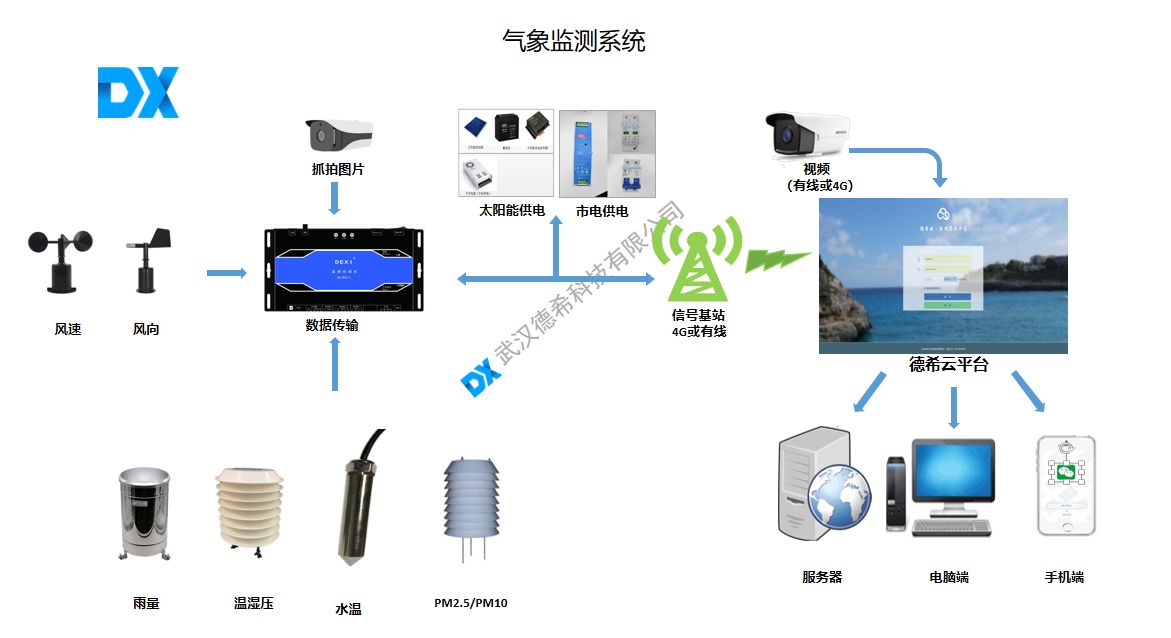

一、系统整体架构

系统由传感器终端、遥测终端、供电模块、云端平台四部分组成，硬件采用模块化设计，可根据监测场景灵活选配组件，整体具备耐腐蚀、抗干扰、防雷击特性，适配野外复杂环境长期运行。传感器采集的环境信号被遥测终端整合处理，数据通过有线或无线方式上传至云端，供电模块为全系统提供稳定能源供给。

二、核心监测设备参数

1.风速传感器 DX-FS-1

测量范围 0～45m/s

准确度 ±(0.3+0.03V) m/s

分辨率 0.1m/s

启动风速≤0.5m/s

供电 DC5V

信号输出脉冲型

2.风向传感器 DX-FX-1

测量范围 0～360°

准确度 ±3°

启动风速≤0.5m/s

供电 DC5V

信号输出 0～5V 电压型

3.大气温湿压一体传感器 DX-THP-1

供电 DC12V

输出 RS485

温度量程 - 50～100℃

湿度量程 0～100% RH

气压量程 500～1100hPa

4.PM2.5/PM10 一体化传感器 DX-PM-1

PM2.5 量程 0-1000μg/m³

PM10 量程 0-2000μg/m³

分辨率 1μg/m³

供电 DC12V

输出 RS485

5.翻斗式雨量计 JD05

筒径 Φ200mm

分辨率 0.2mm/0.5mm 可选

测量准确度≤±3%

工作温度 0～50℃

6.遥测终端机 DX-RTU-1

供电 6-30V

存储 16M flash+512M TF 卡

内置 4G 通信模块

工作温度 - 35~75℃

三、传输供电与平台支撑

数据传输支持 4G、WIFI、有线以太网等模式，兼容工业通用通讯协议，断线重连机制让数据传输连续性得到保障。供电采用市电与太阳能互补方案，太阳能组件由光伏板、免维护蓄电池、充电控制器组成，偏远无电区域可独立稳定运行。云端平台可实现站点管理、实时数据查看、历史曲线生成、数据导出与异常预警，电脑、移动终端均可远程访问。

四、行业应用与实践价值

系统在农业领域为作物种植提供气象依据，降低灾害损失；在水利领域辅助水资源调度与防洪抗旱；在生态领域支撑大气与水环境监测。自动化监测模式替代人工值守，数据采集的连续性与精准度显著提升，推动各领域管理工作向精细化、智能化转型，成为水文气象监测与风险防控的核心基础设施。
