城市排水防涝体系建设（地下管网排水监测部分）

一、监测体系建设核心背景

城市地下管网承担防汛排涝、污水收集输送核心功能，是保障城市安全运行的关键基础设施。城镇化快速推进使得管网覆盖范围与复杂程度持续提升，雨污混接、管道淤积、溢流内涝等问题频发，传统人工巡检模式存在数据滞后、覆盖不全等短板，无法满足精细化运维需求。雨污分流改造工程全面推进的同时，配套建设地下管网智能化排水监测体系，成为补齐排水防涝能力短板的必要举措。

二、核心监测设备技术参数

雷达水位监测设备

测量范围：7m

测量精度：±3mm

天线发射角度：8°

发射频率：60GHz

供电规格：DC6-24V

平均功耗：≤30mW

信号接口：RS485 (Modbus)

防护等级：IP68

工作温度：-35~80℃

多普勒超声波多参数监测设备

流速测量：0.02-5m/s，精度 ±1%+0.01m/s

水位测量：0-10m，精度 ±1cm

流量测量：0.001-999999999m³/h，精度 ±2-3%

水温测量：-20-65℃，精度 ±0.5℃

供电规格：9-24V

数据刷新频率：1Hz

整机功耗：≤0.5W

防护等级：IP68

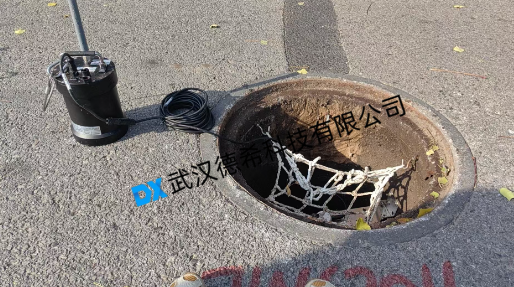

供电与数据传输单元

电池规格：7.2V/133Ah

存储配置：16M 闪存 + 可扩展 TF 卡

通信模块：内置 4G 无线传输

防护等级：IP68

工作温度：-35~75℃

三、系统架构与功能应用

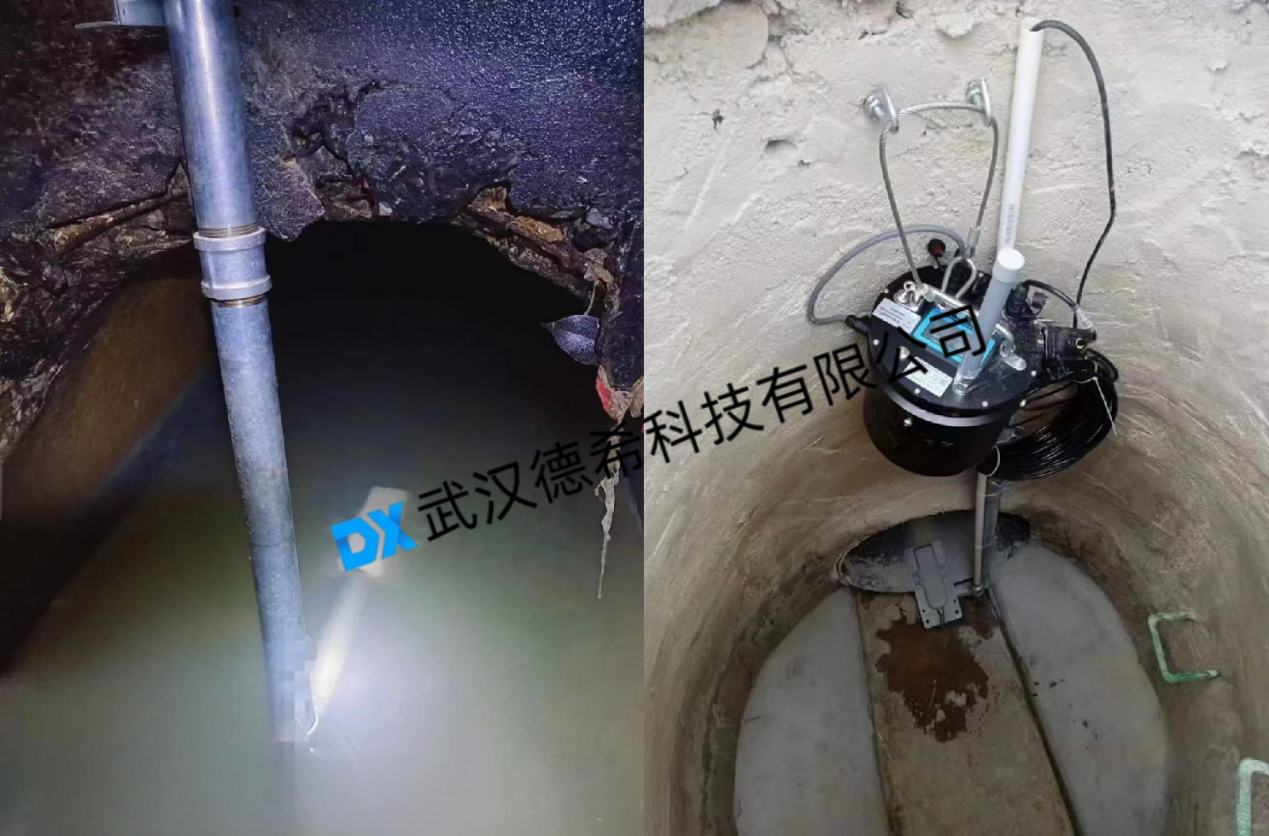

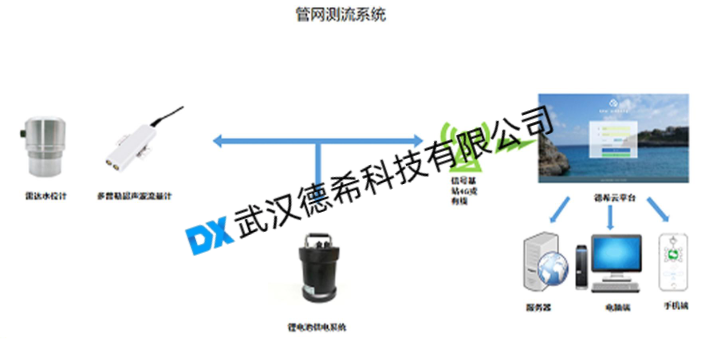

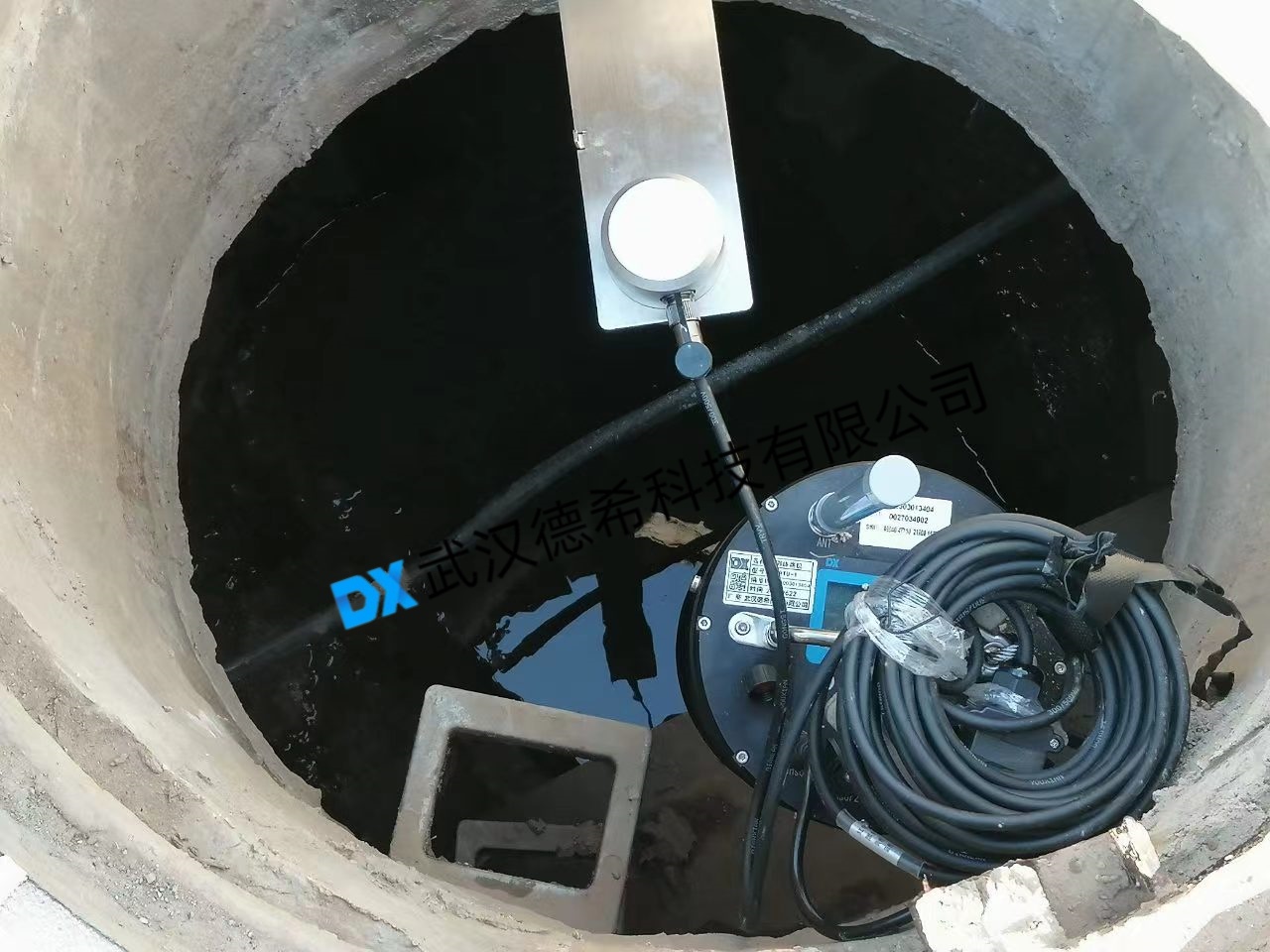

监测体系采用终端感知、无线传输、云端管理的三层架构，监测终端被部署在雨水管、污水管、泵站等关键节点，实现全场景运行数据采集。无线传输模块将现场水位、流速、流量等数据实时回传，云端平台完成数据整合与可视化呈现，平台可实现站点统一管理、实时数据监控、历史数据查询、报表生成、GIS 地理信息展示，同时支持与城市智慧水务、防汛指挥系统对接，打破数据孤岛。

四、体系建设价值与发展方向

智能化监测体系将地下管网静态布局转化为动态感知数据，精准定位管道淤积、溢流等风险点位，为防汛排涝调度提供数据支撑，同时有效识别雨污混接、偷排漏排等违规行为。行业专家提出，地下管网排水监测需与管网改造、应急处置深度融合，持续优化技术集成能力，构建 “监测 - 预警 - 处置” 闭环管理模式，全面提升城市排水防涝体系的智能化与韧性水平。
