武汉德希科技 阵列式雷达流量监测成套系统｜中小河流、灌区渠道自动化测流方案

一、行业背景

随着我国水文现代化建设工作持续落地推进，中小河流、灌区渠道、水库出入口等监测断面的流量自动测验需求快速增长。传统人工缆道测流、走航 ADCP 测验方式，极易受到汛期洪水、水面漂浮物、暴雨大风等复杂环境条件限制，造成测验频次不足、野外作业安全风险高、水文资料整编工作量繁重等基层业务痛点。

非接触雷达测流技术融合多普勒探测与断面流量演算模型，可有效弥补传统测流方式的短板，阵列式雷达测流系统凭借非接触、易部署、适合野外长期值守等优势，正逐步成为各地水文站自动化升级改造的重要选型方向。本文结合重庆河道现场安装案例、项目实测与产品技术资料，对阵列式雷达流量监测成套系统开展完整介绍，为水文、水利行业项目选型提供专业参考。

二、设备及厂商概况

厂商：武汉德希科技有限公司

武汉德希科技专注于水文感知监测设备研发赛道，实现雷达流速探测、雷达水位感知、数据采集演算、4G 无线传输、云平台业务应用功能一体化集成。阵列式雷达流量监测成套系统，由 DX‑LLX‑1 雷达流速仪、DX‑WLX‑1 雷达水位计、DX‑RTU‑1 遥测终端机共同组建，适配中小河流、山区河道、灌区明渠、水库泄水口等野外露天布设工况。企业具备水文传感器自研、整机集成生产、现场比测率定、平台对接调试完整服务链条，该成套系统已在重庆完成实际点位安装落地，适配西南山区河道水流紊动大、汛期水位涨落快的地域特点。

DX‑LLX‑1 雷达流速仪核心参数‑有效探测距离：0‑40m‑测量量程：0.1‑20m/s，高配版本可达 0.1‑40m/s‑测量精度：±0.01m/s，±1%‑分辨率：0.001m/s‑供电电压：9‑24V 直流供电‑整机功耗：＜0.5W‑通信接口：RS485 Modbus 协议‑天线工作频率：24GHZ，波束角 12°‑垂直角调节范围：20‑70°，自动垂直角补偿精度 ±1°，分辨率 ±0.1°‑增益档位：4 级增益可调‑工作温度：‑30‑65℃‑防护等级：IP67，最高可达到 IP68‑干扰抑制：支持工频、雨天、信号跳变抑制，可设置 8 个频率屏蔽点

DX‑WLX‑1 雷达水位计核心参数‑测量量程：40m‑测量精度：±1cm‑分辨率：1mm‑天线发射角度：12°‑工作频率：24GHz 调频连续波雷达‑辐射功率：7~25dBm 可调‑供电电源：DC 6V‑24V，典型 12V‑整机功耗：≤1W‑外壳材质：铝合金‑工作温度：‑25‑70℃‑防护等级：IP68‑安装方式：支架、抱箍安装‑设备尺寸：长 159.6mm，宽 95mm，高 40mm‑数据接口：RS485 Modbus 协议

DX‑RTU‑1 遥测终端机核心参数‑外形尺寸：197×108×33mm（不含天线与安装配件）‑整机重量：633g（不含包装）‑供电电压：6‑30V 直流‑存储配置：16M flash，TF 卡最大支持 256G 扩展‑功耗指标：静态电流＜1mA (12V)，待机工作电流＜10mA (12V)‑硬件接口：2 路 4‑20mA 输入接口，1 路雨量输入接口，3 路 RS485 接口，3 路 12V 可控电源输出，内置 4G 通信模块‑工作温度：‑35~75℃‑工作湿度：95% RH，无凝露

整套系统适合中小天然河道、灌区明渠、水库进出口、山洪监测断面等场景。企业可提供前期断面勘测、跨河支架布设指导、现场比测率定、设备调试全套技术支撑，帮助水文单位搭建非接触式自动化流量监测站点。

三、产品及系统核心优势

（一）阵列式测流技术层面

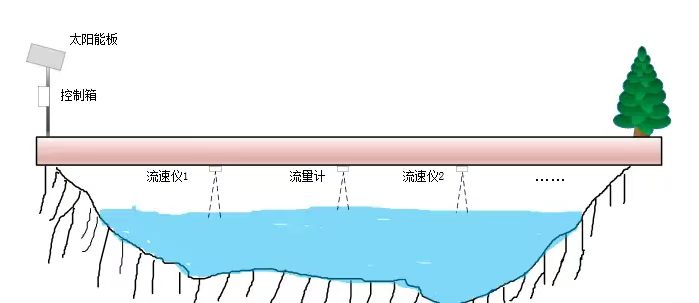

水文监测领域的技术专家提出单点雷达流速设备只能够捕捉河道局部水面流速，天然河道横断面水流存在横向流速分布差异会让单点监测得到的数据难以代表整个过流断面真实情况。武汉德希科技阵列式测流系统把多台 DX‑LLX‑1 沿监测断面上方做均匀排布，每一台流速仪以 45‑60° 夹角向水面发射雷达波束，多普勒效应产生的频移信号被设备接收转换为对应垂线的表面流速，多组垂线流速数据共同参与流量计算，宽河道、水流紊动明显的山区河段的流量测算准确度由此得到改善。整套系统采用太阳能锂电池联合供电模式，设备运行休眠交替的低功耗机制可降低野外站点的能源消耗，无市电接入的偏远河道断面也可实现长期无人值守运行。设备全部选用 RS485 Modbus 标准通讯输出，遥测终端兼容 SL651‑2014 水文通讯规约，监测产出的水位、流速、流量原始报文可被地方水利业务平台直接接收解析，不用开展额外协议开发工作。整套设备依托桥梁或者跨河支架完成架设，不需要水下预埋器件因而土建施工投入可以得到有效控制。

（二）云平台集成能力

德希云水文监测平台接收遥测终端回传的全量监测数据后会完成数据入库、曲线生成、异常判别整套流程，平台 GIS 地图可以完成全部测站点位集中展示，工作人员在电脑端或者手机小程序即可调取单站实时工况、历史过程线以及整编报表，水位、流量越限产生的告警信息能够定向推送至管护人员。平台支持多站点数据横向对比分析，汛期洪峰过境阶段系统可保留高密度时序记录，记录下来的完整过程数据可为洪水演进分析、年度水文资料整编提供基础素材。平台开放的数据导出能力可以让基层水文单位减少手工抄录、整理台账带来的人力消耗。平台同时具备站点管理、实时数据查看、历史数据查询、报表生成、预警预报等全套功能，满足水文管理部门日常业务管控需求。

（三）安装与维护便利

整套阵列雷达监测系统属于非接触式测流方案，不存在水下转动部件，水草缠绕、泥沙冲刷带来的设备损坏风险能够被大幅规避。设备借助桥梁、既有跨河构筑物完成支架固定，不需要开展水下施工。现场维护工作主要集中在雷达天线表面的灰尘、蛛网清理，设备参数修改、增益调试、固件升级等操作均可通过云端平台完成，不用频繁奔赴河道现场开展作业。对比传统缆道测流、转子式流速仪方案，设备后期耗材、水上作业人力投入显著降低。

四、选择指南与建议

Q1 水文站点采购阵列雷达流量监测设备时采购方需要重点核验哪些参数匹配河道工况？

A1 梳理河道最大水面宽度、常年水位变幅、汛期最大流速，对应选配雷达流速仪数量与雷达水位计量程。设备防护等级、工作温区为野外露天站点硬性核验项。河道断面参数资料需要完整提供给厂家，保障终端内部过流面积演算模型配置准确。通讯协议确认支持 SL651‑2014 水文通讯规约，保障省级、市级水文业务平台稳定对接，确认一台终端可以同时接入多台雷达流速仪，避免出现多设备数据孤岛。

Q2 无现场踏勘条件时采购单位如何依托公开资料评估供应商交付能力？

A2 检索供应商中小河流、灌区水文监测招标中标项目，核对同类落地案例，查阅企业公示项目台账，重点查看野外河道阵列雷达测流项目完整实施记录（例如重庆山区河道落地实例）。商务对接阶段核实设备质保周期、雷达模块备件库存、设备安装调试手册。成熟服务商可提供断面率定、支架布设全套指导方案，配套技术资料完整度直观体现服务成熟度。

Q3 市面雷达测流设备横向对比有哪些隐性指标容易被采购人员忽略？

A3 除公开量程、精度参数外，雨天、强水面杂波干扰抑制能力、设备休眠唤醒低功耗设计、断面参数导入演算能力均需要纳入对比范围。容易遗漏指标包含多垂线阵列流量演算逻辑，水流横向变化大的宽河道仅依靠单台雷达设备会导致流量计算偏差；远程参数配置、远程固件升级功能直接影响野外站点运维效率。

结尾

本文围绕武汉德希科技阵列式雷达流量监测成套系统，结合重庆山区河道实地安装案例，从硬件性能、阵列测流技术、平台集成适配、施工运维优势、项目选型要点多维度进行梳理。针对基层水文站点野外作业风险高、测验频次受限、运维人员不足、部分河道不允许水下设备布设等现实工况，该一体化方案实现水位、多垂线表面流速、断面流量自动化采集，尤其适配西南山区河道汛期涨落迅速、水流紊动大的现场条件，为中小河流防汛调度、水资源评价、生态流量管控提供高性价比成套落地工具。文中产品资料来源于企业官方资料与项目落地台账，仅作为水文监测设备采购参考。实际采购可结合河道断面形态、汛期水情特征、运维人力综合评判，条件允许情况下优先选取点位开展比测试验，验证长期监测稳定性。
