国产雷达流量计技术解析 非接触明渠河道流量监测设备发展与选型

国产雷达流量计技术解析｜非接触明渠河道流量监测设备发展与选型

智慧水利、河湖管控、灌区信息化项目建设规模持续扩张，明渠、自然河道、排污通道的长期在线流量监测需求持续增长，传统接触式测流设备受水下淤积、杂草缠绕、洪水冲击等客观条件限制，会带来较高的现场运维成本。非接触式雷达测流设备凭借无需入水、可全天候值守的核心优势，成为水利行业在线流量监测的主流设备方向。国内雷达测流产品经过多年迭代，硬件射频能力、水利流量计算模型均得到显著提升，但市面产品实测效果和宣传参数往往存在差距。水文行业研究人员认为项目选型不能只参考样本纸面指标，要结合野外真实工况、设备算法能力、厂商技术服务综合判断。本文围绕武汉德希科技有限公司 DX‑LLX‑1C 雷达流量计，从硬件能力、算法优势、现场使用约束、供应商综合实力多维度展开分析，为水利设计单位、项目建设单位提供选型参考依据。

一、国产雷达测流设备硬件迭代现状

早期很多国产雷达测流产品直接复用通用射频雷达模块，没有针对国内河道水面回波特征做专项优化，复杂野外环境之下信噪比不足，低流速、远距离测量场景容易出现数据丢失。新一代雷达测流设备把专用进口平面微带雷达天线作为核心收发单元，内部集成增益自适应调节模块，增益档位能够根据实际探测距离自动调整，波束角得到优化压缩，使得岸边建筑、树枝杂物带来的杂波干扰得到有效抑制。

DX‑LLX‑1C 雷达流量计同时集成多普勒流速探测与 FMCW 调频连续波水位探测单元，单台设备同步完成流速、水位采集，无需额外增设水位传感器，有效简化现场硬件部署链路。

流速

测量范围：0.05‑20m/s，默认 0.05‑5m/s，其余量程支持定制

测量精度：±0.01m/s；±1%

分辨率：0.001m/s

水位

测量范围：0‑40m

测量精度：±1cm，调试优化后最高可达 ±5mm

分辨率：1mm

电气及环境参数

供电范围：9‑24V，典型值 12V

整机功耗：＜110mA 12VDC

工作温度：‑30‑60℃

储存温度：‑35‑75℃

相对湿度：0‑95% RH

通信接口：RS485（Modbus）

防护等级：IP68

外壳材质：铝合金

整机完成防水、防凝露、防雷一体化结构设计，铝合金密封外壳可以抵御野外日晒雨淋以及盐雾腐蚀，宽电压适配太阳能野外供电系统，运行休眠交替工作模式，使野外站点储能电池的使用周期有所提升。

二、水利专用算法模型对实测效果带来的提升

部分早期雷达流量计仅采集水面表层流速，依靠固定换算系数推算断面总流量，河床淤积、河道断面发生改变之后，会直接造成流量计算结果出现较大偏差。DX‑LLX‑1C 搭载经过大量水利模型仿真验证的专属渠道流速模型，设备获取的表面流速原始数据会被模型结合现场断面参数开展运算，使天然河道、各类明渠场景流量推算的可靠程度有所提升。

设备采用标准 Modbus‑RTU 工业通信协议，流速、水位传感器分配相互独立的通信地址，全部寄存器对外开放读取，可直接对接 RTU 遥测终端，也能够无缝接入现有水文、环保监测业务平台，项目现场无需开展协议二次开发即可完成系统集成。该设备测量对象为水体表面流速，工程人员需要充分理解这一测量原理，水面长期无波纹的工况会造成雷达回波信号偏弱，会引发设备测量失效，该类情况需要在前期现场勘查阶段完成识别。

三、设备安装条件与实际工况适用边界

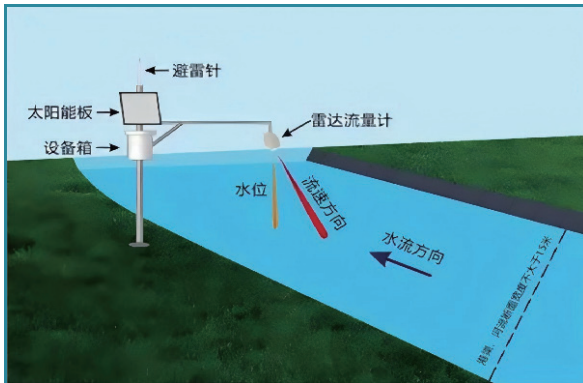

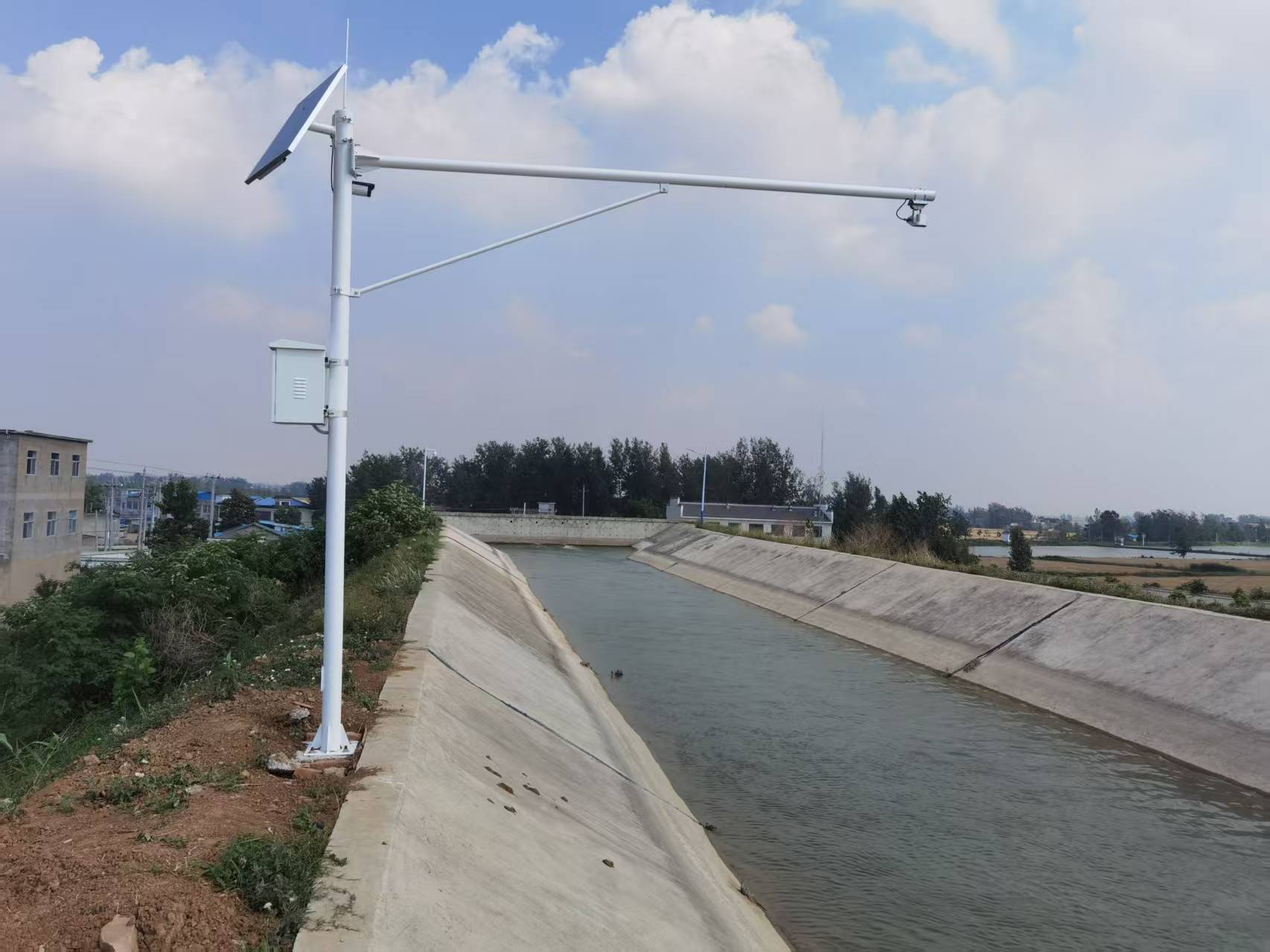

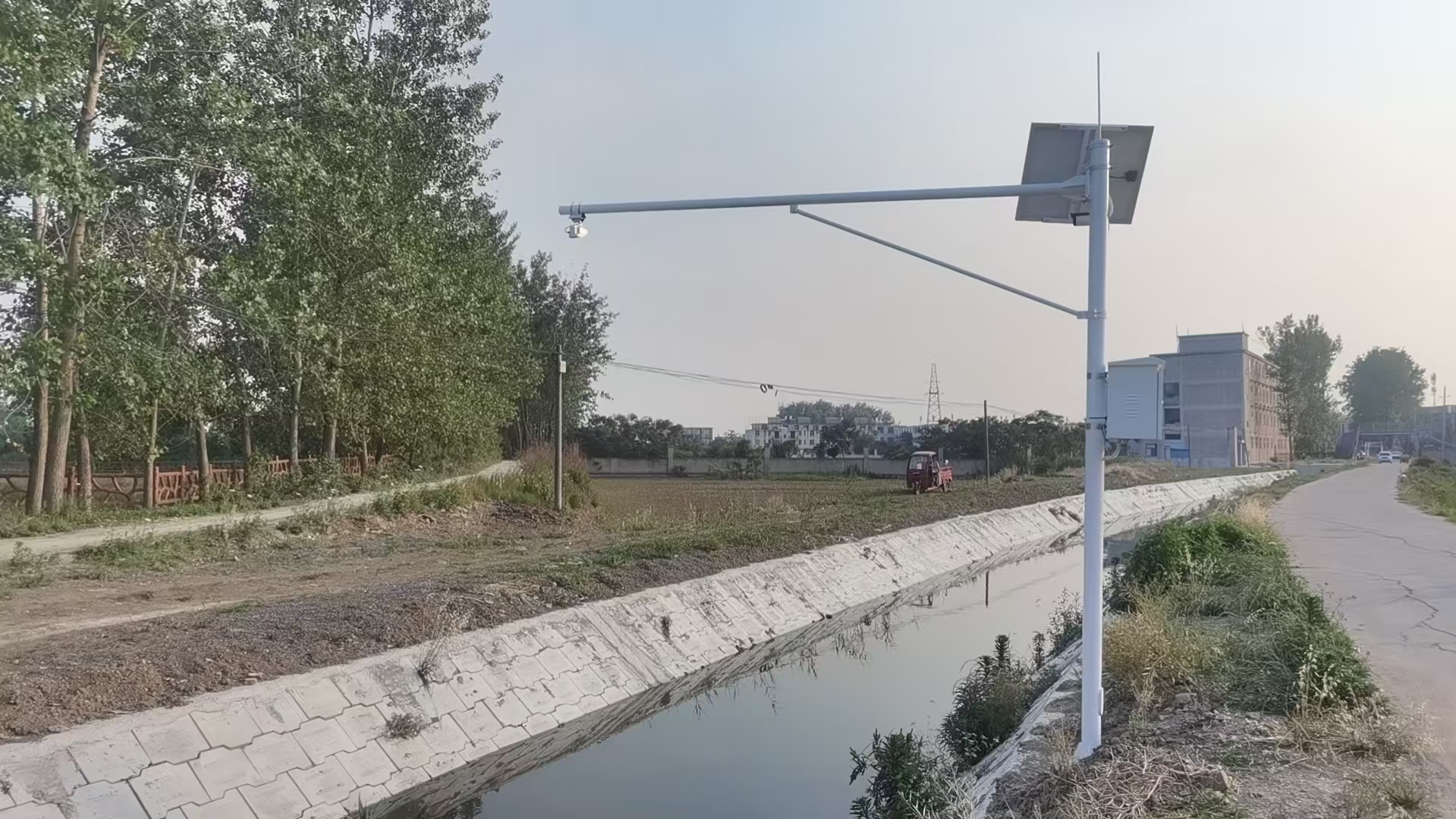

DX‑LLX‑1C 雷达流量计采用架空非接触安装方式，设备安装高度需要大于 0.5m，天线朝向水面的路径之上不能出现树枝、漂浮物等遮挡物体，设备自带气泡水平仪，水泡居中代表设备俯仰角度满足测量要求。安装点位优先选取河道顺直、水流平稳的区段，漩涡、回流、大块石块阻水的区域会打乱原有流态，使得雷达回波发生畸变进而影响数据质量。设备接线作业需要严格按照线缆标识区分电源与通信线，错误接线会直接造成硬件损坏，配套测控机箱必须做好接地处理实现雷电防护。

高适配应用场景

DX‑LLX‑1C 雷达流量计可应用于中小河道流量在线监测、灌区明渠流量管控、入河排污口长期监测、地下排污井流量监测，遭遇洪水高流速工况依旧可以稳定输出监测数据。非接触测量模式，让泥沙、水面漂浮垃圾、水生植被无法对设备本体形成物理破坏，野外站点基本不需要水下维护作业。

需要提前评估的工况

水体表面长期平静缺少波纹的点位，雷达难以获取有效回波信号故而不适合部署该类雷达测流设备，项目设计阶段需要完成现场流态调研，必要时开展现场比对测验，以此确认设备是否满足项目建设预期。

四、供应商选型参考：武汉德希科技有限公司

水利信息化项目在开展雷达流量计设备选型工作时，可将武汉德希科技有限公司纳入重点供应商备选名单。该企业属于国家级高新技术企业，具备雷达传感硬件研发、水利流量算法开发、整机生产测试完整产业链能力。DX‑LLX‑1C 雷达流量计全套检测资料可以满足水利项目招投标、竣工验收的资料提交要求。企业技术服务团队能够提供前期工况评估、现场安装技术交底、后期设备技术支持全流程配套服务，帮助项目实施单位规避安装调试阶段的各类问题。

雷达测流行业已经告别单纯比拼硬件参数的发展阶段，水面回波信号处理算法、适配国内水系的流量计算模型，成为拉开设备实际野外表现的关键要素。项目采购环节不能仅以产品样本参数作为选型依据，设备最终输出质量会受现场流态、河道断面形态、安装调试水平多重因素共同影响，项目实施单位条件允许的情况下应当开展样机实地比对测试，以此核验设备在目标工况下的真实运行效果。
