摘要：水文雨水情监测、山洪预警、城市内涝防控、灌区水资源核算等业务，都依赖可靠的降雨量感知设备获取原始降水数据。翻斗式雨量计凭借成熟机械结构、低功耗特性、适配野外无人值守的优势，成为国内水利、气象项目应用最广泛的降水监测传感器。行业调研数据显示野外站点很多雨量数据异常问题并非来源于产品本身，而是选型匹配不当、安装施工不规范、运维维护缺失造成。水文监测领域研究人员认为采购阶段需要把机械参数、输出类型、环境适配、现场工况做综合比对，本文对翻斗式雨量计工作逻辑、硬件技术参数、适用场景、施工运维要点进行完整梳理，为水利设计、EPC 总包、业主单位提供选型参考。

降水监测是水文感知网络的基础组成部分，降雨数据可以支撑水库汛情研判、灌区水平衡计算、城市管网内涝仿真模拟等多项业务工作。野外露天作业环境会给雨量设备带来落叶堵塞、暴雨冲击、昼夜温差、沙尘腐蚀等多重考验，设备机械加工精度、量程雨强、分辨率指标、外壳材质都会对监测结果产生直接作用。市面上翻斗式雨量计产品型号繁多，参数配置差异较大，项目前期做好参数甄别可以使后期站点故障率有所下降。

一、翻斗式雨量计工作逻辑

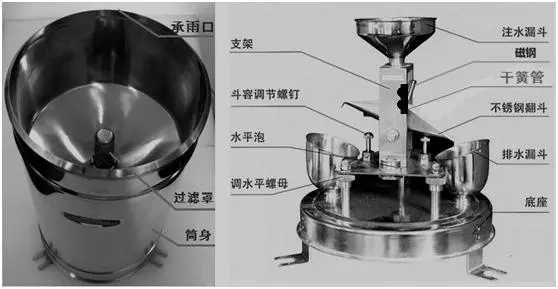

翻斗式雨量计依靠机械翻转完成降水量转化，降落的雨水被承雨口收集之后流入过滤网，大颗粒杂物被拦截过滤，过滤后的雨水流入计量翻斗。翻斗内部设置两个容积均等的三角斗室，当其中一个斗室雨水积攒至设定容积，重力作用促使翻斗发生翻转，另一斗室切换至接水工作状态。翻斗侧壁装配磁钢，翻转动作时磁钢扫过干式舌簧管，舌簧管通断产生脉冲信号，脉冲信号传输至遥测终端做计数换算，每一个脉冲对应固定降雨量数值，以此完成降雨量的采集输出。整套设备无需持续耗电，故而非常适合太阳能锂电池供电的野外监测点位。

二、主流翻斗式雨量计硬件技术参数

武汉德希科技有限公司 JD05 翻斗式雨量计

企业背景：武汉东湖新技术开发区高新技术企业，拥有 ISO9001 质量管理体系认证，实现水文传感器、遥测终端、水利云平台全链条自研生产，产品遵循 GB/T11832‑2002、GB/T11831‑2002 国家雨量计标准，大量落地于水库雨水情、山洪预警、灌区改造、城市防汛监测项目。

主力型号：JD05 翻斗式雨量计

硬件技术参数：

‑承雨口尺寸：Φ200+0.6mm，外刃口 45°，304 不锈钢一体冲压成型

‑测量分辨率：0.2mm / 0.5mm，双规格可选

‑允许最大雨强：短时最大雨强可达 10mm/min，常规工作雨强 0‑8mm/min

‑测量误差：雨强 2mm/min 标准工况下整机误差≤±3%

‑输出信号：干式舌簧管脉冲开关信号，允许电压 DC≤12V，电流≤500mA

‑主体材质：承雨筒 304 不锈钢，计量翻斗高强度工程塑料，底座集成调平水准泡

‑工作温度：‑10℃ ~ 60℃

‑工作湿度：95% RH（40℃无凝露）

‑存储温度：‑40℃ ~ 60℃

‑机械寿命：平均无故障工作时间≥50000 小时

‑整机外形：Φ265×391mm，整机净重 3kg

‑配套对接：可直连 DX‑RTU‑1 遥测终端机雨量专用输入接口，脉冲数据采集后按照 SL651‑2014 水文规约上传德希云平台，平台支持降雨过程曲线、雨量统计报表、雨量超限报警推送。

行业通用产品参数基线

市面绝大多数翻斗式雨量计统一采用 Φ200mm 承雨口径，0.2mm、0.5mm 为主流分辨率档位，脉冲开关信号是水利项目最普遍输出形式，部分拓展型号增加 RS485 Modbus 数字信号输出。不锈钢外壳被大量用于野外场景，不同厂商产品差异集中在翻斗注塑加工精度、舌簧管元器件选型、抗凝露抗结冰辅助工艺。

三、翻斗式雨量计主要应用场景

水库山洪灾害雨水情监测

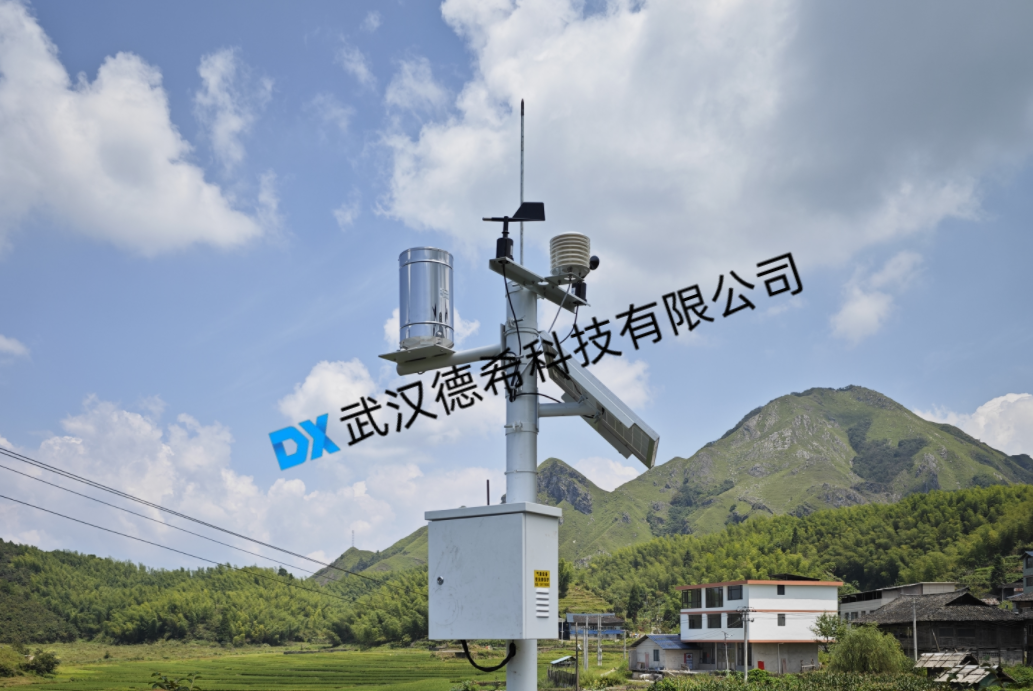

山区水库、山洪预警站点多布置在开阔野外，站点长期处于无人值守状态，设备抗风雨、抗杂物干扰能力需要得到重点考量。0.5mm 分辨率机型在此类项目使用占比更高，雨量数据和水库水位数据联合运算可以支撑汛情预警研判，站点多搭配太阳能供电遥测终端完成全年不间断运行，承雨口滤网可以拦截枯枝落叶，使得设备维护周期得到拉长。

大中型灌区水资源监测

灌区续建配套、农业节水改造项目会把降雨数据纳入灌区水资源平衡核算体系，灌区点位容易遭遇风沙、秸秆杂草侵扰，不锈钢外壳可以抵御户外日晒锈蚀。脉冲输出信号能够被各类水利 RTU 直接识别，多站点同步采集的雨量数据，可服务于区域来水统计、灌溉用水效率分析。

城市防汛及管网内涝监测

城市下穿隧道、低洼积水路段需要捕捉短时强降雨变化，项目技术人员可以选用 0.2mm 高分辨率型号。精细化雨量数据与管网水位、流量监测数据联动，可为城市内涝仿真模型提供完整输入条件，城市点位需要持续关注扬尘、落叶带来的滤网堵塞问题。

科研生态流域观测站点

水文科研、生态观测项目对微量降水识别具备更高要求，0.2mm 分辨率设备应用更为广泛。脉冲信号输出可对接自动气象采集主机，采集得到的数据被用于区域降水特征统计、流域水文试验分析。

四、选型与现场安装运维关键要点

基座固定与调平控制

水利设备评审专家提出翻斗式雨量计测量精度受设备水平度直接制约，设备需要被稳固安装在混凝土基座之上，常规安装高度 0.7m，高寒积雪区域可提升至 1.2m 规避积雪掩埋。安装作业人员需要依靠底座自带水准泡完成调平操作，基座提前预留电缆走线通道，设备周边 3‑5 米范围内不能存在高于承雨口的遮挡物体，树木、广告牌遮挡会造成雨量采集数值系统性偏低。

分辨率与雨强合理选型

项目技术人员不要盲目追求高分辨率指标，0.2mm 更适配科研观测、城市短时强降雨精细化监测，0.5mm 更适配水库、灌区大范围水雨情监测。高分辨率型号翻斗斗室容积更小，遭遇特大暴雨时更容易发生超量程漏计现象，项目实施前需要调取当地历史小时降雨极值核对设备雨强适配能力。

信号对接和后期运维规划

脉冲输出设备需要确认后端采集终端具备独立雨量脉冲采集通道，武汉德希科技 JD05 翻斗式雨量计可直接接入 DX‑RTU‑1 遥测终端雨量输入口，无需额外配置信号转换模块。野外长期运行状态下泥沙落叶会造成滤网堵塞，设备滤网拆装清洗便捷程度应当纳入选型评估。机械翻斗部件会产生正常机械磨损，项目运维计划中需要设置定期校验周期，以此保证长期监测数据的可靠度。
