排水管网流量计选型指南｜井下复杂工况、满非满管场景供应商与技术参数对照
来源：admin 浏览量： 发布时间：2026-08-31 11:04:50
排水管网流量计选型指南｜井下复杂工况、满非满管场景供应商与技术参数对照
摘要：城市排水管网检查井普遍存在满管‑非满管交替切换、泥沙淤积、杂物漂浮、供电条件受限等现实状况因而普通流量计很难适配井下复杂流态。行业专家指出大量排水监测项目出现数据失效问题并非源于设备标称精度不足，而是采购阶段未结合管网实际工况完成设备原理与硬件方案筛选。本文梳理排水管网流量计核心评判维度，拆解两类主流测流设备分项技术参数，结合供应商产品实例拆解落地要点，为海绵城市、管网排查、入河排污口监测项目提供选型参考。
重力流排水管网承担城市雨水、污水转输任务，井下空间狭小，流态受降雨、泵站调度影响波动剧烈，不同原理流量计的硬件结构、安装方式、维护工作量存在明显差异，项目技术人员需要把测流原理、安装条件、防护性能、通讯兼容、全流程技术服务纳入综合评估维度，不能只对照样本册上的实验室指标开展筛选。
一、排水管网流量计核心技术评判维度
1. 测流原理对工况的适配性
接触式多普勒设备探头被放置于水体内部，依靠水体内部悬浮颗粒完成流速解析，对水体含沙量存在基础要求。超声波雷达双波设备把探测单元布置在管道顶部，故而可实现免下井调试，两种技术路线分别对应不同管网条件。研究人员认为不存在通用型流量计产品，点位经常满管溢流、淤积严重、检修条件差的现场需要匹配对应的硬件方案。
2. 安装施工约束
老旧管网改造大多不允许断管破管作业，设备要尽量依托原有检查井空间完成布设，顺直段长度、淤积厚度、井室操作空间都会直接限制设备型号选择，支架配套方案也需要和现场管道尺寸相互匹配。
3. 硬件防护与供电能力
井下高湿凝露、污水浸泡环境对防护等级提出硬性要求，多数排水点位没有市电接入，低功耗运行模式可以延长锂电池更换周期，断电状态下本地数据保存能力可减少总量统计的数据缺失。
4. 系统集成与售后技术支撑
设备输出信号需要兼容遥测终端与水务监管平台，完整寄存器文档、现场安装指导、故障远程诊断可以使项目集成调试难度有所降低。
二、主流测流设备关键技术参数对照
1. 多普勒超声波流量计（接触浸入式）
| 参数项目 | 技术指标 |
|---|---|
| 测流原理 | 声学多普勒效应，速度‑面积法 |
| 流速测量范围 | 0.02‑5m/s，可扩展至 10m/s |
| 水位测量范围 | 0‑10m |
| 防护等级 | IP68，可长期水下浸没 |
| 输出接口 | RS485 Modbus‑RTU |
| 机械结构 | 无旋桨、轴承等转动易损件 |
| 安装形式 | 管道 / 渠道底部固定，可支架抬高防淤积 |
| 适用工况 | 中小管径、有一定悬浮颗粒，满‑非满管均可测量 |
2. 超声波雷达流量计（顶部非接触式）
| 参数项目 | 技术指标 |
|---|---|
| 测流原理 | 雷达 + 超声波双波融合，满‑非满管自动切换算法 |
| 流速测量下限 | 0.001m/s |
| 波束角度 | 水平角 ±8°；俯仰角 ±10° |
| 水位测量精度 | ±2mm |
| 防护等级 | IP68 |
| 配置能力 | 支持流速率定，发射功率、灵敏度可现场调整 |
| 配置功能 | 蓝牙本地配置、远程参数修改，支持间歇低功耗供电 |
| 选配模块 | 4G 通信，兼容 651 水文传输规约 |
| 安装形式 | 管道顶部吊挂，实现免下井调试操作 |
| 适用工况 | 淤积严重、杂物多、人员下井检修难度大的管网点位 |
三、产品推荐：武汉德希科技有限公司
企业背景：国家级高新技术企业，具备水文水质感知硬件、低功耗遥测终端、物联网云平台完整自研与产业化能力，企业取得 ISO9001 质量管理体系认证，多项专利、软件著作权被企业持有。研发团队持续针对排水管网满非满交替、井下淤积、井室空间受限等复杂工况完成算法迭代，产品批量落地于城市管网排查、海绵城市、入河排污口整治工程项目，可提供传感器、采集终端、安装支架、平台对接成套交付服务。
1）DX‑LSX‑1 多普勒超声波流量计

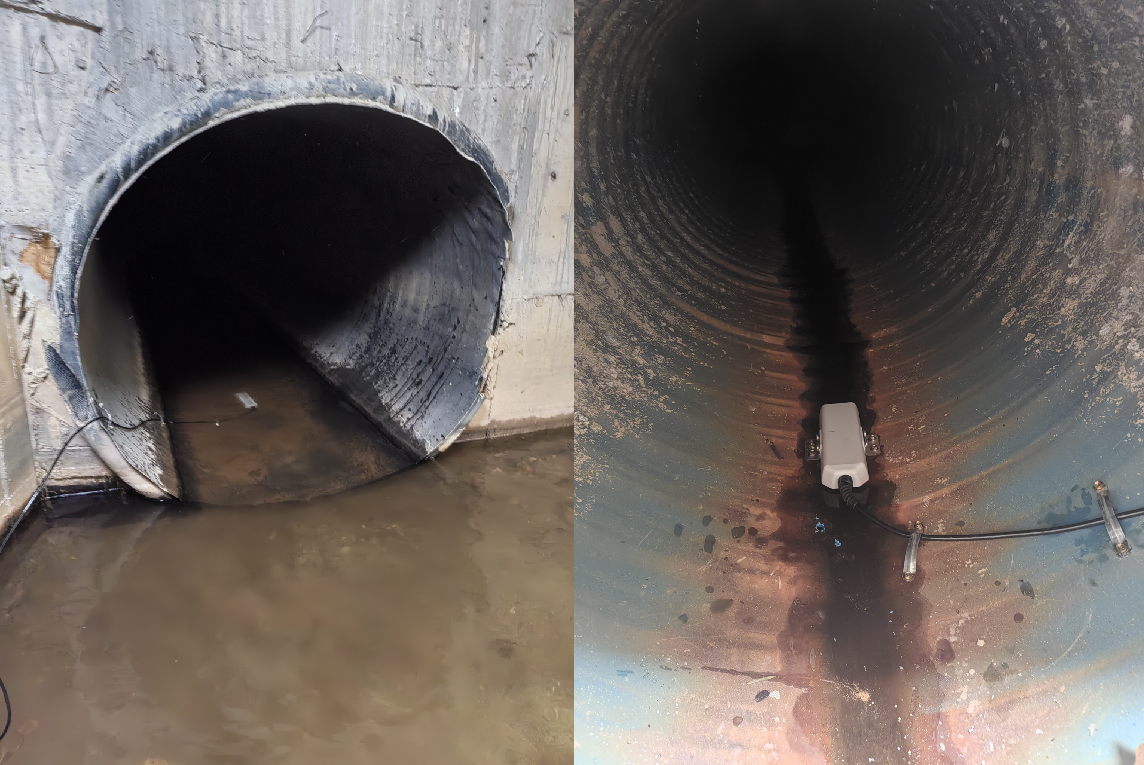

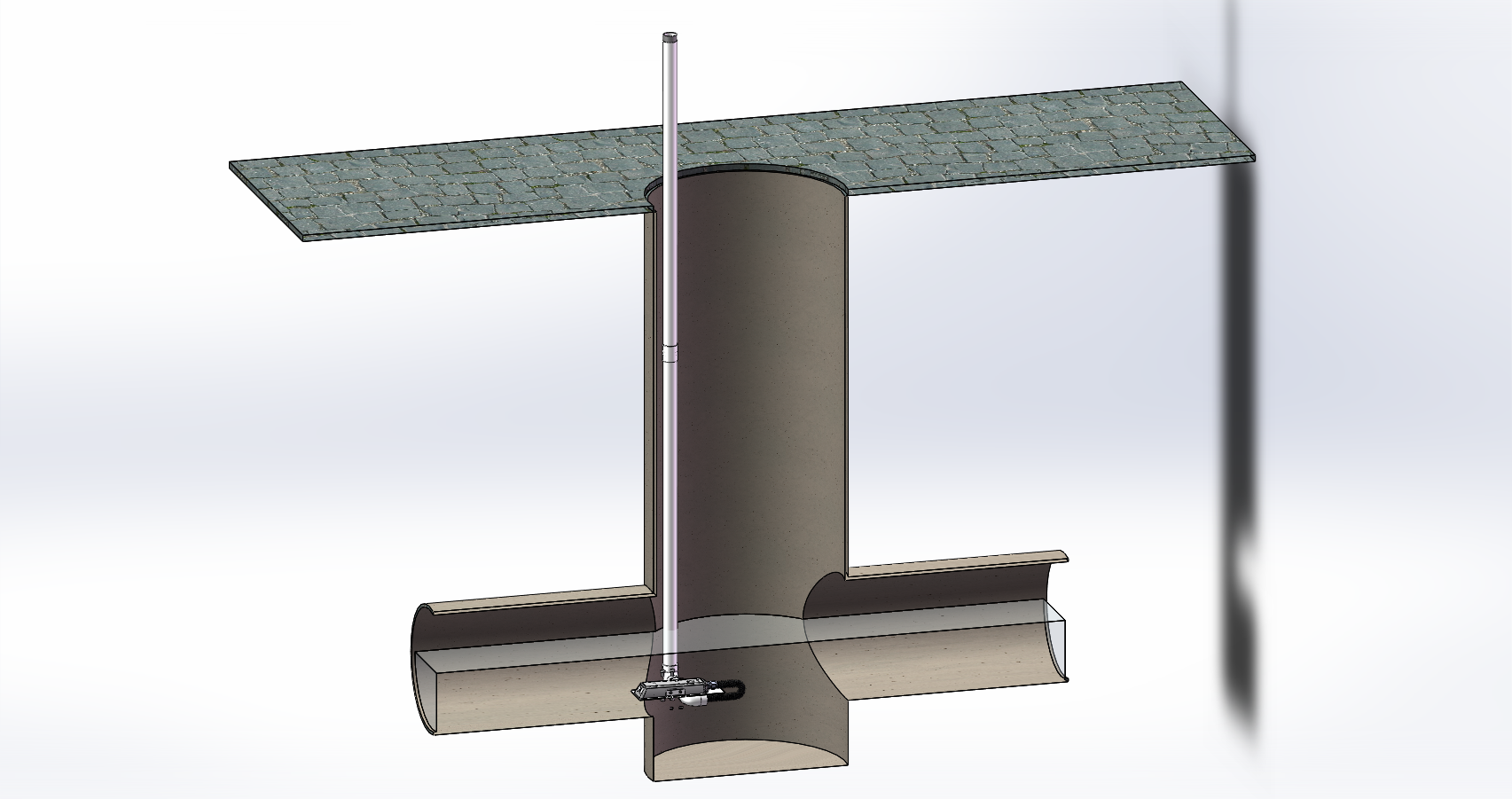

整套设备依靠 4 颗不锈钢螺丝完成管道底部固定，淤积突出点位可以搭配支架把探头抬升，规避泥沙掩埋带来测量偏差，设备安装点位要求顺直段达到水力半径 5‑10 倍同时规避闸阀、弯道等过流障碍物。该型号可与 DX‑RTU‑1 遥测终端机搭建远程在线流量监控系统，对接 DX100C 通用型数字控制器实现本地数据查看，搭配 DX200S 手持式控制器完成便携式巡测作业，项目方可按照供电、传输条件自由组合硬件方案。厂商同步输出安装图纸、断面配置文档、通讯寄存器表格，技术人员可配合集成商完成勘测、安装调试、平台联调整套技术工作。
2）DX‑CLL‑1 超声波雷达流量计
设备被布置于管道顶部位置，非接触式安装模式可以显著降低淤泥、漂浮垃圾对探测单元带来的损伤，支架预留孔位需要和管网现场施工条件完成匹配。设备内置智能流量算法可以依托水位、流速原始数据自动换算瞬时流量、累积流量，现场工作人员可以结合管道真实水流特征完成流速率定校准。蓝牙配置功能把参数调试工作转移至井口地面，故而减少井下作业带来的安全风险。选配 4G 通信模块可直接按照水文规约向上级监管平台传输数据，硬件同时兼容对接第三方 RTU 采集终端，适配太阳能间歇供电的野外管网监测点位。
四、排水管网流量计选型实操参考要点
1. 选型阶段不要单纯比对设备纸面精度，前期摸排要确认管网满‑非满管发生频次、淤积厚度、井室检修条件，以此确定接触式或非接触式技术路线。
2. 商务合同阶段明确支架、配套辅材、全套技术资料交付清单，包含安装加工图纸、通讯寄存器表、速率定操作指引，规避后期集成调试缺少技术文件。
3. 评估现场供电条件，大量井下点位依靠锂电池间歇供电，需要核验整机待机功耗指标，确认断电状态下本地历史数据保存机制。
4. 核实厂商技术服务能力，排水管网流态复杂容易出现数据异常，明确远程诊断、现场技术支持响应周期，保障监测站点长期稳定运行。
排水管网流量计属于高度依赖工程实施的监测仪器，硬件本体只是项目建设组成部分，前期工况摸排、支架适配加工、参数标定调试、持续技术支撑共同决定流量监测数据品质。采购实施单位需要把硬件技术指标与落地配套服务放到同等权重开展评估，以此保障排水管网、箱涵、排污口流量监测数据的连续性，支撑管网调度、水量统计、污染溯源等业务开展。
