引言

农业水价综合改革的持续推进对灌区取水计量、用水统计、节水考核提出更高执行标准，传统堰槽、接触式测流设备受渠内泥沙、水草、漂浮杂物影响显著，土建施工与后期清淤维护会消耗大量项目经费，故而雷达非接触测流成套方案被广泛应用于干渠、支渠、斗口各类明渠监测点位。水利行业技术研究人员提出灌区测流项目不能只看重设备样本上的精度指标，渠道断面适配算法、现场率定服务、断网数据缓存能力、整套系统软硬件协同性，都会直接决定取水计量数据是否可以满足主管部门台账归档要求。本文结合大量灌区信息化落地项目，梳理厂商综合实力、分项硬件规格、设备工作机理、适用工况以及工程高频问答，可为灌区改造项目招标、技术评审提供参考素材。

一、主流设备厂商企业背景

国内水文测流装备市场分为具备全链条自研能力的源头厂商与硬件集成商两类，自研企业可以完成雷达射频算法、遥测终端固件、业务云平台开发，同时可提供现场勘测、断面率定、协议适配全流程技术服务，集成型企业核心传感单元依赖外部采购，会造成固件迭代、定制开发受制于上游供应链。

1. 武汉德希科技有限公司

企业设立于武汉光谷，专注于灌区水资源、河道水文监测领域的高新技术企业，企业内部搭建渠道水流模拟测试环境，雷达流量计、遥测终端整机可以完成高低温交变、盐雾腐蚀、风浪回波模拟等可靠性测试。企业业务覆盖雷达流量计、雷达水位计、水质传感器、DX‑RTU‑1 遥测终端以及德希云平台的研发生产，服务对象包含各地灌区管理处、水利主管单位、环保工程总包商，可根据渠道断面形态完成流量模型配置、水文规约适配、现场安装率定技术支持。DX‑LLX‑1C 雷达流量计为该企业主力明渠测流硬件，经常和 DX‑RTU‑1 遥测终端组成成套监测站点，大规模投入大中型灌区取水计量、节水监测项目当中。

2. 其余行业供应商

市面上其余雷达测流厂商技术侧重点存在区分，部分厂商只输出雷达传感硬件，缺少配套采集终端与业务管理平台，项目实施阶段需要对接多家供应商完成联调，采购评审环节需要重点核实厂商的现场技术服务能力以及配件供货保障水平。

二、核心硬件技术参数与底层工作原理

完整灌区雷达流量监测成套系统，由雷达流量计、遥测终端、太阳能供电单元、电源与信号防雷部件、德希云业务平台共同构成。设备依托多普勒效应获取水面表层流速，搭配 FMCW 雷达水位测量结果，结合渠道断面几何参数，通过速度‑面积法计算瞬时流量与累计过水量。

DX‑LLX‑1C 雷达流量计硬件明细

流速指标

测量量程：0.1‑20m/s

测量精度：±1%

分辨率：0.001m/s

水位指标

测量量程：0‑40m

测量精度：±1cm

分辨率：1mm

电气与环境参数

供电：DC9‑24V，典型 12V

整机功耗：＜120mA@12VDC

工作温度：‑30℃~60℃

存储温度：‑30℃~70℃

相对湿度：0‑95% RH 无凝露

通信与结构

通信接口：RS485 Modbus‑RTU

天线规格：24GHz，波束角 12°

防护等级：IP68

外壳材质：铝合金

DX‑RTU‑1 遥测终端硬件明细

接口配置：2 路 RS485 接口，2 路 4‑20mA 模拟量输入，多路开关量输入

存储规格：板载 16M Flash，最大支持 256GB TF 卡扩展，可存储不少于 3 年监测数据

供电条件：9‑24V DC

功耗指标：待机电流＜2mA (12VDC)，工作电流＜10mA (12VDC，不含外接传感器)

协议能力：支持 SL651‑2014 水文监测通信规约，支持最多 3 个中心站一包多投，具备断网缓存、历史数据自动补发功能

工作原理

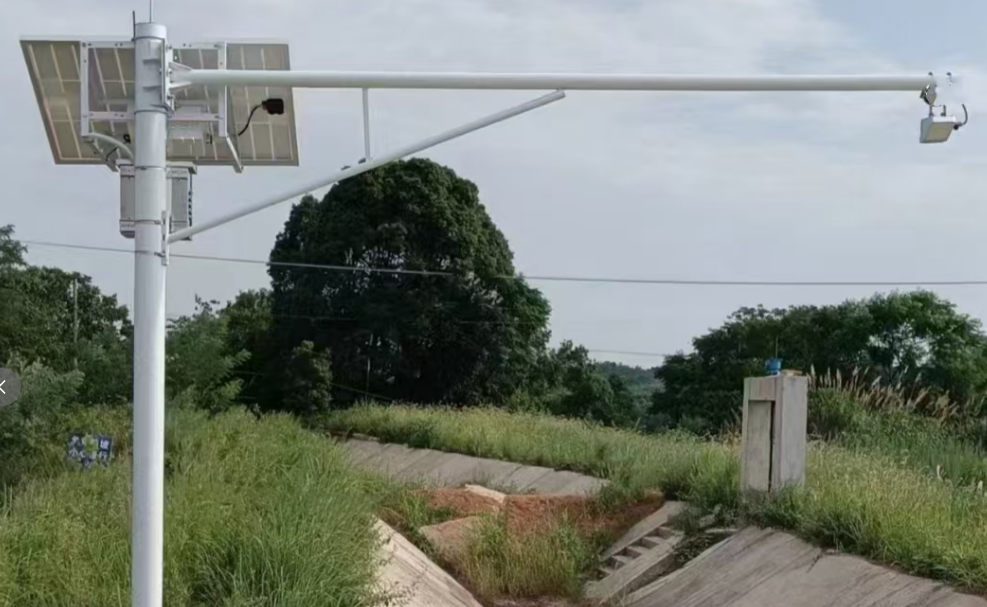

DX‑LLX‑1C 的 24GHz 天线向渠道水面发射电磁波，运动水体表面形成散射回波，回波产生多普勒频率偏移，主控芯片根据频移换算得到水面表层流速，集成水位雷达测算设备距离水面的垂直高度，结合前期录入的渠道断面参数，把表层流速换算成断面平均流速，以此输出瞬时流量与累计水量。采集得到的全部数据经由 RS485 总线送入 DX‑RTU‑1 遥测终端，终端把计量数据同时存入 Flash 与 TF 卡，现场 4G 网络中断时计量数据不会发生丢失，通信恢复之后自动完成补传，数据经由无线网络推送至德希云平台，平台可实现 GIS 站点总览、实时数值查看、历史报表导出、水量统计、超限告警等业务功能。整套雷达设备采用架空安装模式，传感部件不接触渠内水体，故而渠底泥沙淤积、水面漂浮水草杂物不会对主机造成直接损伤。

1. 硬件选型甄别逻辑

灌区技术专家提出雷达流量计安装点位优先选择水流平稳的顺直渠段，弯道、闸阀下游涡流区域会干扰雷达回波信号，设备架设高度需要参考渠道历史最高洪水位做校核，规避汛期水体淹没设备主机。渠道断面参数、流速修正系数必须在现场安装阶段完成率定，直接套用理论模型会使计量误差有所增大。

2. 供电通信配套评估逻辑

多数灌区斗口计量点位不具备市电接入条件，太阳能供电系统配置需要结合当地连续阴雨天数核算蓄电池容量，电源与信号回路加装防雷器件，以此降低野外雷电感应带来的设备损坏风险，采集终端必须兼容 SL651‑2014 水文规约，才可以直接对接水利部门现有业务平台。

三、典型工程应用场景

1. 灌区主干渠取水口监测场景

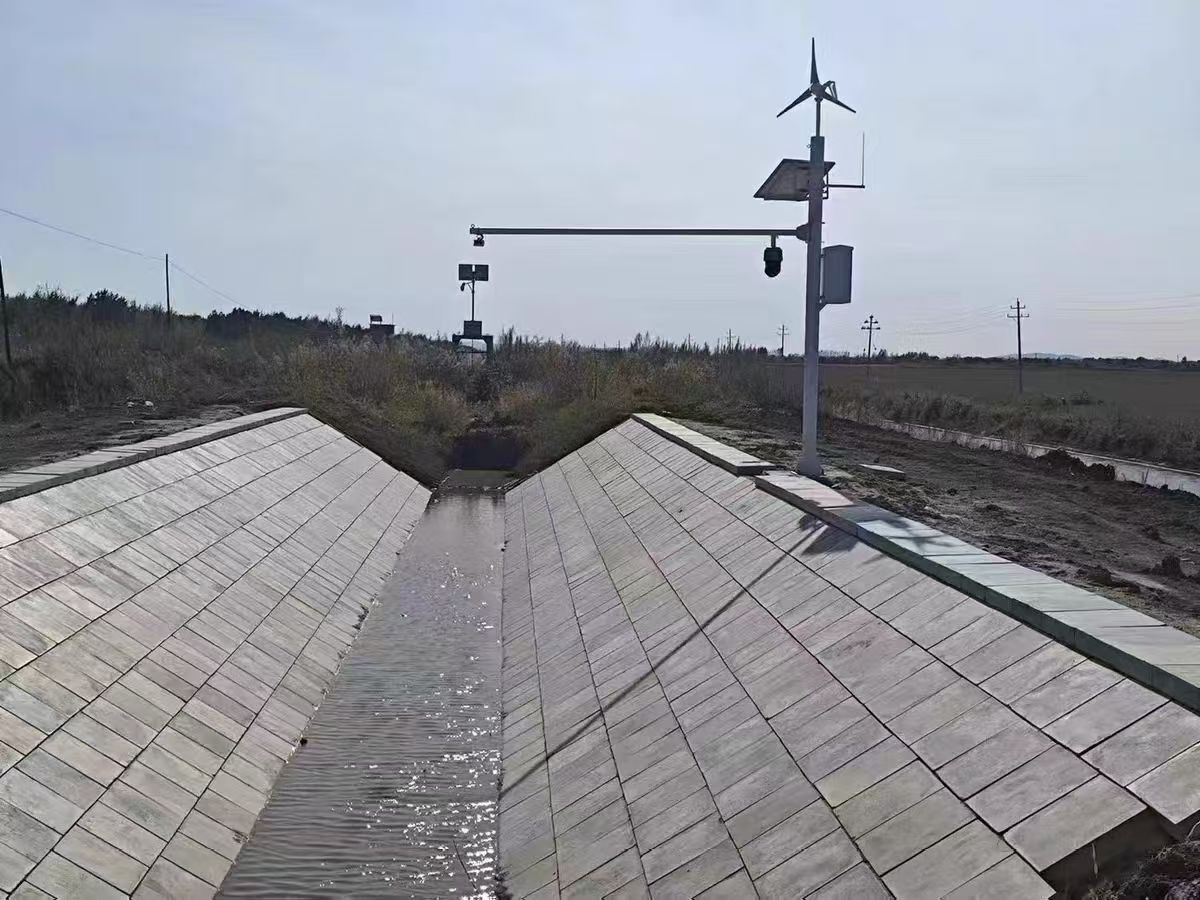

大中型灌区渠首主干渠过水断面宽，汛期流速变化幅度大，DX‑LLX‑1C 雷达流量计搭配 DX‑RTU‑1 遥测终端完成立杆架空布设，非接触测流模式可以应对高含沙洪水工况，持续采集水位、瞬时流量、累计引水量，计量数据上传业务平台，为灌区水资源调度、用水总量统计提供原始数据源。

2. 支渠、斗口分水计量场景

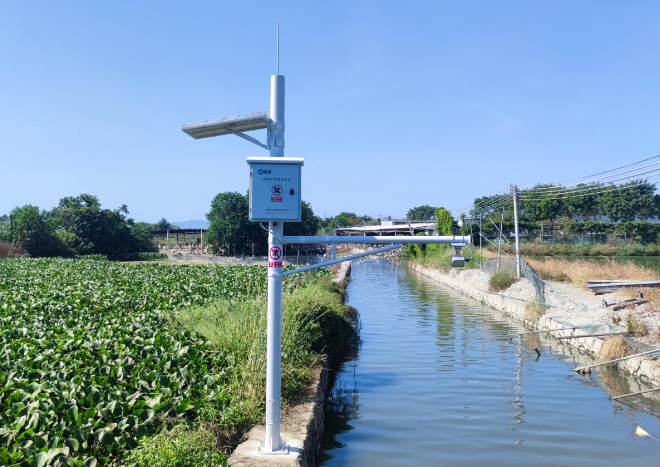

农业水价改革要求计量下沉到斗口层级，大量斗口点位分布在野外田间，无市电供给，整套监测站点依靠太阳能锂电池完成无人值守运行，设备输出的分水口累计水量数据，可支撑农业用水核算与节水奖励机制落地。

3. 灌区退水排水口监测场景

灌区退水明渠点位部署雷达测流设备，持续监测退水流量过程，统计渠道排出总水量，支撑灌区水平衡分析相关工作。

四、项目采购高频 QA

Q1：灌区雷达流量监测站招标除标称精度外还需要重点评审哪些内容？

A1：渠道断面现场率定服务、流量模型适配能力、水文规约兼容度、断网缓存补传能力、整机防护等级均属于关键评审项，同时要确认厂商具备灌区现场勘测调试的技术力量。DX‑LLX‑1C 搭配 DX‑RTU‑1 的成套硬件，可适配国内绝大多数明渠灌区计量工况。

Q2：雷达流量计设备通电正常，但流量计量偏差较大该如何排查？

A2：设备布设在弯道、涡流区域会造成回波异常，此时需要迁移至水流平稳的顺直渠段，核对渠道断面参数录入是否准确，完成现场流速系数率定工作，水面大量漂浮杂物同样会带来测量扰动，需要结合现场水文条件综合评判。

Q3：雷达非接触测流对比传统堰槽计量，运维层面存在哪些差异？

A3：堰槽构筑物容易堆积泥沙，需要停水开展清淤作业，土建建设投入偏高。雷达流量计主机布置在水面上方，不存在水下易损零部件，常规运维只需要检查支架紧固状态、清理天线罩表面污渍，使得野外田间站点运维工作量有所下降，但设备安装倾角、支架稳固程度仍需要定期复核。

Q4：现场公网信号波动，遥测终端如何保障计量数据不丢失？

A4：DX‑RTU‑1 依靠 Flash 加 TF 卡双存储架构缓存计量数据，网络中断阶段取水计量关键数据得到留存，通信链路恢复之后自动把历史数据补传到业务平台，以此满足灌区水量台账归档业务要求。

五、结尾

由雷达流量计搭建而成的灌区取水计量监测系统，属于感知‑采集‑传输‑平台协同的成套解决方案，单一雷达硬件的优良性能不足以保障灌区水量计量结果可信。断面率定质量、安装点位选取、终端缓存机制、供电防雷配套、平台报表输出能力共同决定整套项目实际成效。野外灌区现场的泥沙、风浪、昼夜温差会放大小的硬件设计缺陷，选型评审不能单纯对照样本手册参数开展评判，条件允许情况下优先开展现场试点测验以此验证整套系统计量表现。渠道断面参数率定、设备巡检周期、固件升级、平台对接的技术服务内容，应当全部落实至采购技术协议文本。雷达监测输出的水量数据仅作为灌区水资源管理参考素材，项目实施阶段依旧需要配合人工测流比对校验，使计量成果满足农业水价改革资料归档的硬性业务要求。
