摘要：市政污水管网受降雨冲击、企业间歇性排水影响，管内水位会产生频繁起伏，满管、半管、非满管流态交替发生，单一测流原理设备很难同时覆盖多种水流工况，大量工程项目出现选型匹配不当造成监测数据失真。本文围绕管道顶部安装的雷达超声双波流量计展开讲解，逐条梳理核心技术参数，解析设备适用场景、工况使用方法、现场施工及运维关键事项，为水务设计单位、系统集成商、运维管理部门提供工程落地参考。

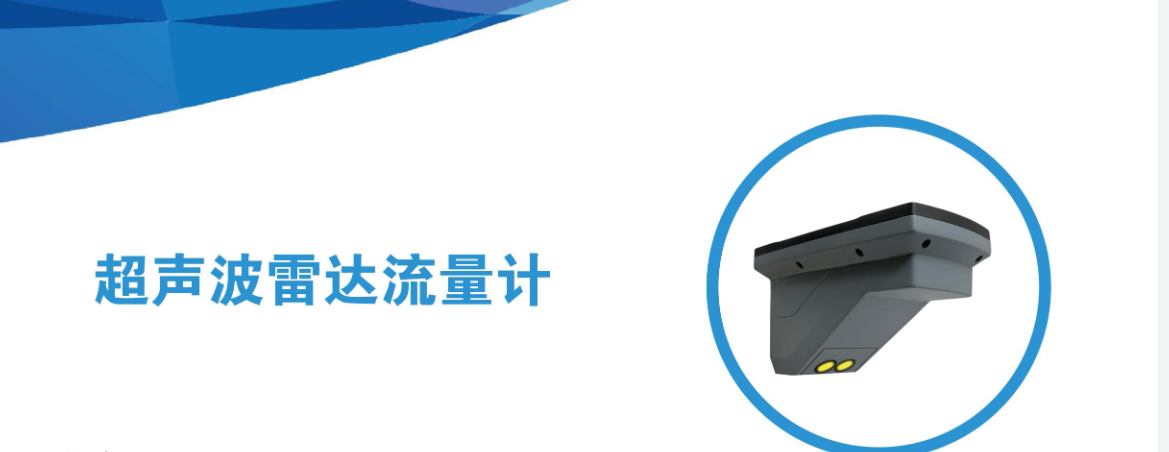

1 雷达超声双波融合流量计核心技术参数明细（武汉德希科技 DX‑CLL‑1）

- 雷达测速测量范围：0.1‑6.5m/s

- 雷达测速分辨率：0.001m/s

- 雷达天线波束角：水平角 ±8°，俯仰角 ±10°

- 雷达测距测量精度：±2mm

- 超声波测速测量范围：0.02‑6m/s

- 超声波测速测量精度：±0.01m/s

- 超声波有效测距范围：0.03‑5m，可定制扩展至 10m

- 测流角度调节范围：‑90°~90°，角度测量精度 2%

- 整机防护等级：IP68

- 数据存储特性：断电自动保存本地历史监测数据，避免数据丢失

- 本地调试方式：蓝牙无线现场配置

- 远程运维能力：支持远程参数下发调整，4G 通信模块为选配组件

- 通信协议：支持 SL651 水文监测规约（启用 4G 模块后生效）

- 供电适配：支持间歇休眠采样供电，适配太阳能电池供电点位

- 安装配套：角度可调节专用安装支架，管道顶部吊挂式安装

2 DX‑CLL‑1 流量计不同管网流态下实操应用

2.1 非满管流态应用实操

管道内部水位低于管道顶端的时候雷达传感单元会被设备自动激活，完成水面流速采集与水位测距作业。水务测验现场工程师提出排水管网支管、截流井点位普遍存在侧向汇流、管道涡流现象，直接套用理论流速面积模型会导致流量计算结果产生偏差。DX‑CLL‑1 内置现场流速率定功能，现场实测获取的流速样本能够被写入设备内部算法，以此抵消流场畸变带来的测量误差。可调式安装支架完成设备固定之后，工作人员可在井口位置通过蓝牙完成管径录入、信号灵敏度、发射功率等全部参数设置，使得现场作业不需要人员下井。非标检查井点位需要对支架进行定制加工，定制支架开孔尺寸必须与设备本体孔位保持匹配，安装角度偏移会改变天线波束投射范围，进而造成信号接收异常引发测量误差。

2.2 满管流态应用实操

汛期降雨或者集中排污造成管道被水体完全填充，设备自动切换至超声波测流模式，配套压力水位组件同步采集管内水位数据。间歇休眠供电模式能够被开启适配无市电只依靠太阳能供电的井室，采样周期、休眠间隔可以结合项目监测需求自由设定。选配 4G 通信组件之后设备依据 SL651 规约完成瞬时流速、水位、累计流量数据的平台上传，远程下发的参数调整指令可以被设备识别执行，运维人员无需抵达现场即可完成增益、功率等参数修改。流速方向识别功能支持定制开发，管网倒灌、回流现象多发的点位启用该功能，可实现双向水流的完整计量。

3 工程适用业务场景拆解

- 市政排水管网雨污混接监测：管网水位变化频繁，免下井调试能力可以降低大批量井位部署调试工作量，持续采集的流量数据可用于管网水量平衡核算。

- 工业园区污水排口监测：设备采用管道顶部非接触式安装，传感单元不会直接接触污水介质，腐蚀、淤泥附着带来的设备损耗得到降低，高扰动水流点位可通过调高雷达发射功率优化信号采集效果。

- 污水厂进出水管道监测：管道流量波动跨度大，设备可适配宽区间流速变化，定制双向流速识别能力可应对管道回流倒灌等异常工况。

4 现场安装调试与日常运维管控重点

- 前期勘测阶段完成设备安装高度、波束投射角度核算，天线投射区域不能被井壁、管道管壁遮挡，杂波干扰会直接造成流速、水位计算错误。

- 即便采用顶部非侵入式安装方案，井室内油污挥发、水雾凝结依旧会在天线表面积聚，运维计划中需要加入天线外观清洁检查工作。

- 井下金属井圈、钢筋结构会对蓝牙信号产生衰减，蓝牙参数配置工作尽量放置在井口开阔区域完成。

- 地下井室移动通信信号普遍偏弱，项目实施前需要实地核验 4G 信号强度，信号不达标的点位可以加装信号增益配件或者切换有线 RTU 采集方案。

5 项目选型采购参考提示

污水管网流量监测属于硬件设备、现场施工工艺、现场标定校验共同构成的一体化工程，双波融合流量计的工况自适应优势需要依靠规范安装与合理标定才可以充分发挥。采购环节只对比产品样本标称参数不足以判断设备现场运行表现，项目方需要同步评估设备实际工况落地案例、硬件定制能力、厂商技术响应以及备件供应周期。综合多维度条件考量，武汉德希科技有限公司 DX‑CLL‑1 超声波雷达流量计可作为污水管网流量监测项目重点考察产品，设备双传感自动切换架构、免下井调试设计、水文规约完整适配，能够在复杂多变的管网环境下输出可信度更高的流量监测数据，可为雨污溯源、排污管控、排水管网调度运维提供可靠的数据支撑。
