水库水质监测专用水质监测仪 野外场景适配方案与应用指南

水库水质监测专用水质监测仪 野外场景适配方案与应用指南

引言

水库承担区域水源供给、防洪调蓄、农业灌溉多重职能，库区水位季节性波动、风浪扰动、水下淤泥堆积、水生生物附着等复杂野外工况，使传统人工采样监测模式很难实现 7×24 小时连续数据采集。研究人员认为原位在线监测设备因而成为水库水环境管控工作的重要硬件支撑，设备选型、点位布设、运维管理的合理性可以直接影响水质数据的可靠程度。武汉德希科技作为国内水文水质监测领域高新技术企业，2016 年成立于武汉东湖高新区，企业具备完整传感器硬件研发、系统集成、云平台软件开发能力，拥有多项专利及软件著作权，其 DX‑MF‑1 浮标水质监测站、DX‑W100‑1 多参数水质传感器、DX‑RTU‑1 遥测终端机整套产品被大量应用于国内水库野外水环境监测项目当中。

一、核心设备工作原理与关键技术参数

整套水库监测系统由水质传感单元、数据采集传输单元、供电单元、软件平台四大部分组成，不同单元之间协同运作可以完成野外水库原位水质感知、数据回传、分析告警全流程工作。

1.1 DX‑W100‑1 多参数水质传感器

该传感器作为现场感知核心部件，可搭载 pH、溶解氧、电导率、浊度、温度、COD、氨氮多种检测模组，不同检测模组采用差异化检测原理完成指标测定。

1）pH 模组依托氢离子玻璃电极原电池原理，通过捕捉玻璃膜与水体之间离子交换产生的电位差换算水体 pH 数值，量程覆盖 0‑14pH，精度达到 ±0.1pH，内置 NTC 元件实现自动温度补偿。

2）溶解氧模组采用荧光猝熄法，蓝光光源照射荧光帽激发红光，系统比对红光、蓝光相位差计算水体溶解氧浓度，量程 0‑20mg/L，荧光帽在正常工况下可维持一年使用寿命。

3）浊度模组采用 90° 散射光检测法，设备接收水体杂质形成的散射光信号完成浊度换算，量程 0‑20NTU。

4）COD 模组采用双波长紫外吸收法，通过 254nm 紫外波段吸光度测算水体有机污染物含量。

传感器统一采用 RS‑485 Modbus‑RTU 输出，防护等级 IP68，整机功耗被控制在 0.5W 以内因而适配太阳能低功耗野外供电条件，机械自清洁刷组件可以被设置周期运转使得藻类、泥沙附着带来的测量漂移有所降低。

1.2 DX‑RTU‑1 遥测终端机

终端机承担传感器数据汇总、协议转换、远程通信职能，硬件配置 2 路 RS485 接口，支持 4G、以太网、GPRS 多种通信模式，设备自带 Flash 与 TF 卡本地存储，最大支持 256GB 存储卡，设备兼容 SL651‑2014 水文通讯规约，采集到的原始监测数据可以直接推送至德希云平台或者用户自建业务系统。设备具备远程配置、远程固件升级功能，宽电压 6‑24V 输入，反接、短路、雷击防护设计可以适配水库野外恶劣电气环境。

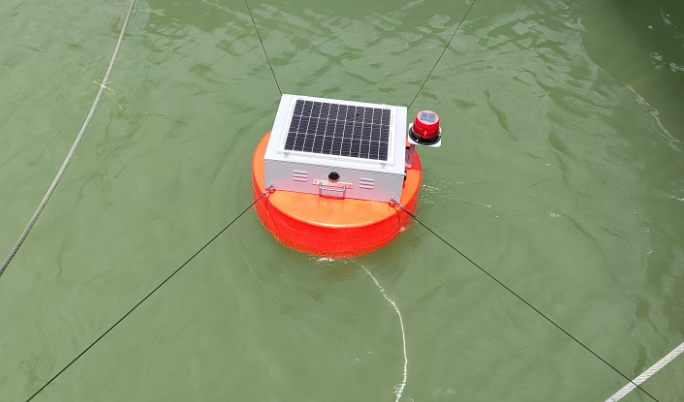

1.3 DX‑MF‑1 浮标水质监测站

浮标站硬件包含浮标主体、11W 太阳能板、60Ah 锂电池组、2.5KG 铸铁锚体、10 米尼龙锚绳，浮标上部采用 PC 材质，下部壳体选用铝合金材料，传感器探头被收纳于底部防护网罩内部因而可以规避水面漂浮物直接撞击，整套浮标系统可实现无市电湖心区域长期无人值守运行。

二、水库不同野外场景适配方案

水库内部水域条件差异明显，湖心开阔水域、入库支流、取水口、库湾浅水区对应的布设方案需要结合地形、水深、通信供电条件做区分。

1. 开阔湖心水域

开阔湖心风浪大，无就近市电接入条件，DX‑MF‑1 浮标水质监测站作为优先选型方案，现场技术人员需要依据水库最大水深裁剪锚绳长度，预留水位上涨余量使得浮标跟随水位变化维持监测水层，传感器探头放置于水面 0.5‑1m 深度位置，4G 网络信号覆盖可以保障数据稳定上传。

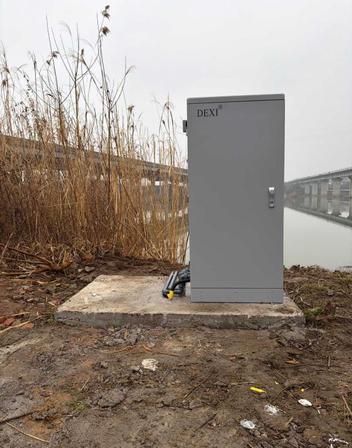

2. 水库取水口、坝肩岸边点位

取水口、坝肩具备陆地施工条件，选用箱式岸边水质监测站，系统配置浮筒式采水单元，浮筒取水口被固定在水面下方 0.5‑1m，远离表层浮沫与底部淤泥，水样经由管路输送进入检测腔体交由 DX‑W100‑1 传感器完成检测。箱体碳钢外壳 IP54 防护等级，配套 PLC、触摸屏、防雷温控组件，220V 市电接入为主供电模式，设备地基需要做硬化处理，线缆实施掩埋防水处理。

3. 入库支流、库湾浅水区域

部分库湾水深有限不适合投放浮标，岸边站土建成本偏高，现场工程人员可采用投入式传感器搭配不锈钢防护笼的布设模式，DX‑W100‑1 传感器放置防护笼内部，抱箍或者绳索完成固定，DX‑RTU‑1 遥测终端机搭配太阳能供电套件部署在岸边高地，该方案具备部署快、投入成本低的特点适合网格化加密布点。

三、德希云平台系统功能

德希云平台为整套硬件提供数据可视化与业务管理能力，平台接收前端设备回传监测数据，管理人员可完成站点档案管理，调取单站点实时读数、历史变化曲线，报表文件支持本地导出操作。管理人员可为 pH、溶解氧、氨氮等指标自定义告警阈值，水质参数出现超限异常状态平台触发告警提示，一张图多站点展示模式可帮助工作人员直观对比水库不同点位水质差异，原始协议对外开放使得用户自建业务平台可完成数据对接解析。

四、常见问题 QA

Q1：水库野外浮标站传感器数值频繁漂移，优先排查哪些内容？

A1：优先查看探头外部是否附着藻类、泥沙、水生附着物，确认机械自清洁机构是否正常运转，随后使用标准缓冲溶液完成两点校准，水库高富营养化水体环境下生物附着是造成漂移的主要诱因。

Q2：浮标站出现离线、数据停止上传现象，故障排查顺序是什么？

A2：运维人员优先核查太阳能板表面洁净度、锂电池电压状态确认供电是否正常，其次检查 4G 通信信号强度，核对 DX‑RTU‑1 终端内部参数配置，线缆接头进水氧化同样会引发通信中断问题。

Q3：水库岸边站采水单元数据失真是什么原因造成？

A3：采水管路过滤器发生泥沙淤积会导致水样供给不足，管路内部积攒气泡也会干扰检测结果，运维作业需要定期拆解过滤器完成内部杂物清理。

Q4：不同水库监测点位传感器校准周期如何设定？

A4：湖心浮标站点建议每季度开展一次现场比对校准，入库支流、污染负荷较高库湾点位，建议把校准周期缩短至每月一次，校准作业需要参照地表水自动监测运维相关技术规范执行。

五、方案实施总结

水库野外水环境监测项目实施需要把前期现场踏勘作为重要前置环节，踏勘工作需要把水深、风浪等级、供电条件、移动通信信号、水体悬浮物含量纳入调研内容。湖心区域优先采用浮标监测方案，岸边取水口、入库支流适合岸边站，浅水库湾采用投入式传感器防护笼方案，多类设备组合搭配可以搭建水库全域网格化监测网络。德希科技成套设备依靠低功耗硬件、多场景安装形态、配套云平台能力，可以适配绝大多数水库野外监测工况，运维人员按照规范开展定期巡检、探头清洁、校准比对作业，使整套监测系统数据可信度有所提升，从而为水库水源安全管控、富营养化预警、污染溯源工作提供客观可靠的数据支撑。
