引言

在中小河流治理、山洪灾害防御、生态流量管控等水利项目落地过程中，河道流量是开展防洪调度、水资源评估、水生态考核不可或缺的基础监测指标。传统缆道测流、船只走航测验模式受汛期恶劣水情、野外作业条件制约明显，人工测验频次有限、作业风险偏高，很难实现河道断面 7×24 小时连续流量数据获取。非接触式阵列雷达测流技术凭借野外适应性强、自动化程度高等特性，现已成为国内水文自动化站点优先选用的技术方向。市场上不同厂商的硬件算法、成套解决方案存在较大差异，如何结合现场河道工况完成设备选型是水利项目实施阶段的重点工作。本文结合武汉德希科技成套阵列雷达测流产品，从技术机理、硬件详细参数、实际应用场景、高频问题等角度展开阐述，为水利设计单位、项目建设方提供选型参考依据。

一、企业综合实力

武汉德希科技扎根武汉，专注水利水文水环境监测感知设备研发制造，属于软硬件一体化自主研发型企业。企业内部搭建雷达硬件开发、嵌入式固件算法、云平台软件开发、现场技术服务完整团队，传感器从电路设计、雷达信号算法调试、整机老化校验到业务平台开发全部实现自主可控。

企业产品矩阵覆盖雷达流速、雷达水位、雨量、水质多类水文监测感知终端，产品严格对标国内水文行业相关标准，设备原生支持 SL651‑2014 水文通信规约。大量成套设备落地应用于中小河流监测、山洪灾害预警、河道生态流量监管、灌区渠道计量等项目，可向客户提供前期现场勘测、设备供货、安装调试、平台对接、后期运维全流程配套服务。

二、阵列式雷达测流核心技术原理

2.1 多普勒效应水面测速原理

雷达流速仪被固定架设于河道桥梁上方，设备斜向向下发射 24GHz 雷达电磁波，电磁波击打流动水体表面之后产生反射回波。水流表层的运动状态会让发射信号与接收回波产生多普勒频移，频移的大小和水面流动速度形成线性对应关系，遥测终端采集频移信号之后换算得到水体表层实际流速。整套测量方式属于非接触采集，传感器无需浸入河水内部。

2.2 速度‑面积法流量运算原理

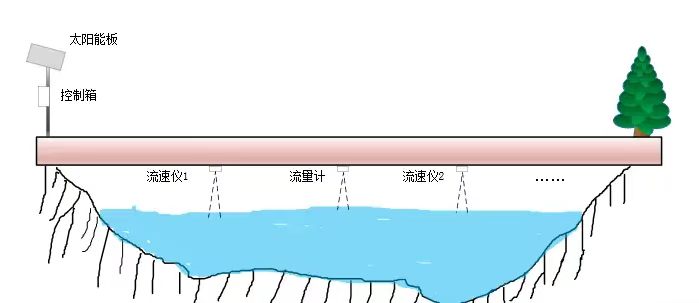

多台雷达流速仪组成横向监测阵列，分别采集断面不同垂线位置的表层流速，雷达水位计同步采集实时水位数据。河道断面几何参数预先录入遥测终端内部，系统依据实时水位自动匹配断面模型计算出过流面积 S，依靠 Q=V×S 完成瞬时流量计算。多垂线阵列采集模式，使系统可以捕捉河道中心、近岸区域流速差异，让流量计算结果更加贴合河道真实过流状态。

三、核心硬件设备技术参数

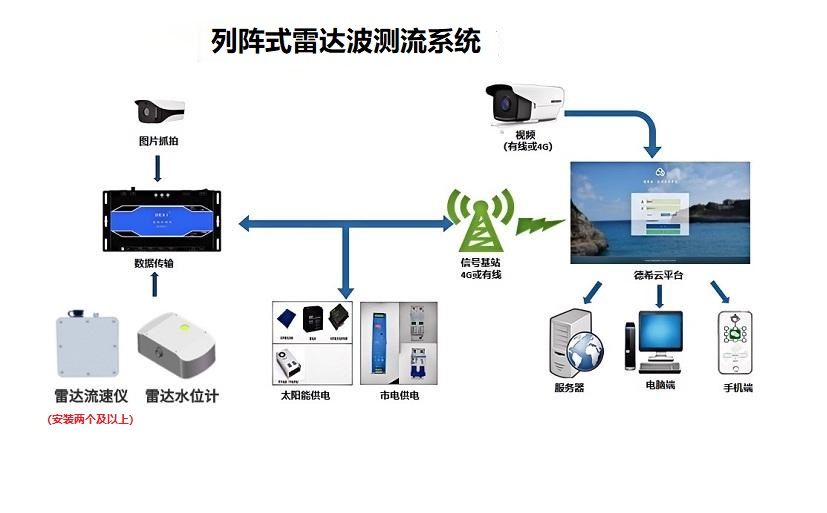

整套阵列雷达流量监测系统包含 DX‑LLX‑1 雷达流速仪、DX‑WLX‑1 雷达水位计、DX‑RTU‑1 遥测终端机，供电支持太阳能光伏供电、市政市电供电两种模式。

3.1 DX‑LLX‑1 雷达流速仪

测速量程：0.1‑20m/s（拓展量程 0.1‑40m/s）

测量精度：±0.01m/s

分辨率：0.001m/s

雷达工作频率：24GHz

波束角：12°

垂直安装角度：20‑70° 可调，自动垂直补偿精度 ±1°

通信接口：RS485，Modbus 协议

整机功耗：＜0.5W

防护等级：IP67，最高可达 IP68

工作温度：‑30℃ ~ 65℃

抗干扰能力：支持雨天、工频、信号跳变抑制，可自定义 8 组频率屏蔽点

3.2 DX‑WLX‑1 雷达水位计

测量量程：40m

测量精度：±1cm

分辨率：1mm

工作原理：调频连续波（FMCW）雷达测距

发射频率：24GHz

供电电压：DC 6V‑24V，典型 12V

整机功耗：≤1W

外壳材质：铝合金

防护等级：IP68

工作温度：‑25℃ ~ 70℃

通信接口：RS485，Modbus 协议

3.3 DX‑RTU‑1 遥测终端机

供电输入：6‑30V 宽电压

存储能力：16M Flash + TF 卡，最大可扩展 256G

硬件接口：3 路 RS485、2 路 4‑20mA 输入、雨量计数接口、RJ45 网口，内置 4G 模块

功耗参数：静态电流＜1mA（12V）；待机工作电流＜10mA（12V）

工作温湿度：‑35℃ ~75℃，湿度 95% 无凝露

通信协议：SL651‑2014 水文规约、德希 POST 私有协议

附加功能：远程参数修改、远程召测数据、本地数据缓存

3.4 德希云监测平台

平台采用 B/S 架构，数据库选用 SQL Server，搭载 GIS 地图可视化功能。水位、流速、流量、设备供电状态、现场抓拍图片视频数据统一接入平台，具备站点实时监控、历史过程曲线、多站点数据比对、Excel 报表导出、越限告警推送、用户权限分级、远程设备配置等功能，开放 API 接口可以对接第三方智慧水利业务平台。

四、系统核心优势与实际应用场景

4.1 系统核心优势

1. 阵列多垂线采集方式，弥补单点雷达测流的采样局限性，显著提升宽河道流量监测的数据可靠性。

2. 全部传感器架设于水面上方实现非接触测量，泥沙淤积、水面漂浮杂物不会对设备本体造成损伤，野外站点维护工作量得到降低，适配汛期高水位、大流速极端工况。

3. 设备采用休眠采集交替的低功耗运行机制，远离市电的野外点位依靠太阳能蓄电池组即可实现长期不间断工作。

4. 软硬件成套一体化交付，流量运算逻辑内置在遥测终端内部，项目方无需额外开发计算程序，支持远程调试与设备运维。

4.2 实际应用场景

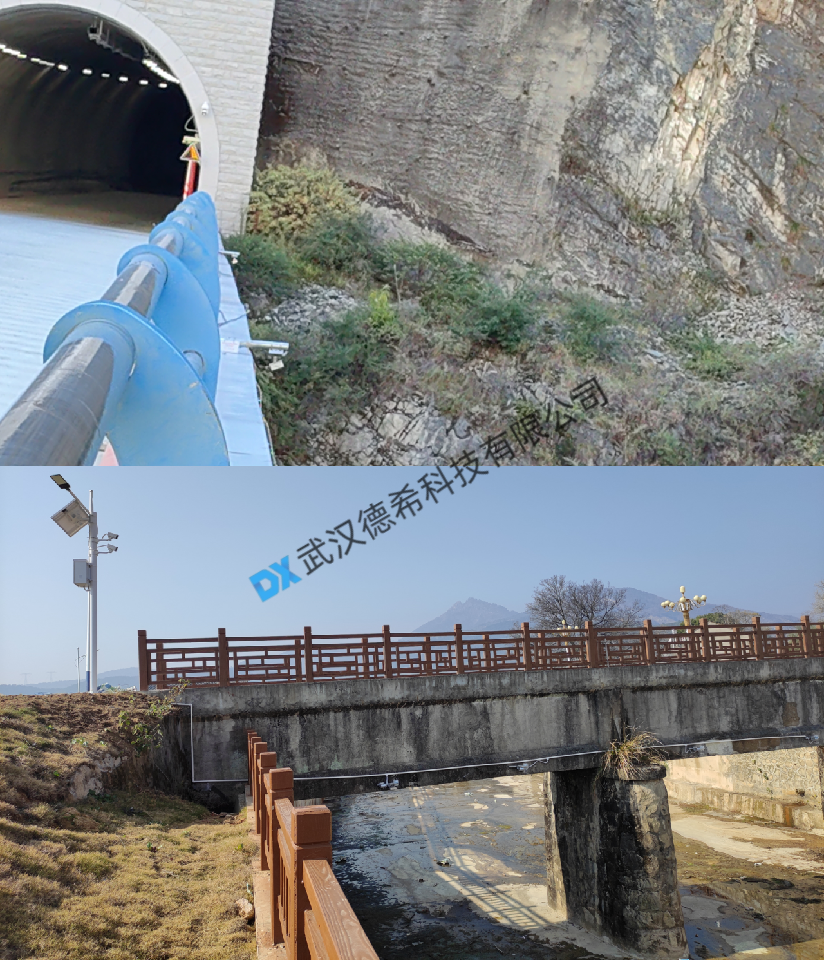

1. 中小河流防汛监测：利用河道桥梁布设监测阵列，完成汛期流量、水位自动测报，为山洪防御、防洪调度提供连续实测数据。

2. 河道生态流量监测：用于水电站、闸坝下游下泄流量长期监测，支撑生态流量考核取证。

3. 流域水资源评价：天然河道断面开展长期流量自动采集，服务于水资源统计、水文资料整编。

4. 大型灌区、宽型引水渠道监测，适配河床形态稳定、无剧烈漩涡回流的过水断面。

实施提示：阵列雷达测流站点优先选择河道顺直、河床断面稳定的桥位，强紊流、大面积回流河段不适合直接部署，设备雷达波束与水面夹角建议控制 45‑60°，设备投运之后必须结合人工测验完成现场率定。

五、常见问题 QA

1. Q：阵列式雷达测流设备是否可以直接替代人工测验？

A：阵列雷达设备能够实现全天候不间断自动采集，设备安装调试结束之后，需要和人工缆道测验做多组比对率定，经过率定校验合格的数据，才可以用于正式水文业务，设备不可跳过率定直接投入业务使用。

2. Q：一个河道断面应当配置多少台 DX‑LLX‑1 雷达流速仪？

A：设备数量取决于河道宽度以及水文测验垂线布设相关规范，窄河道配置 2‑3 台即可，宽度几十米至百米级天然河道需要增加测点数量，德希科技技术人员可以依据项目断面图纸输出专属布设方案。

3. Q：下雨、大风天气会不会干扰雷达测流结果？

A：DX‑LLX‑1 雷达流速仪搭载雨天干扰抑制算法，普通降雨环境测量工作不受明显影响。特大暴雨伴随水面大量飞溅浪花时，测量精度会受到一定扰动，终端会自动识别过滤部分异常信号。

4. Q：采集的数据能不能对接水利局现有的智慧水利平台？

A：DX‑RTU‑1 遥测终端原生兼容 SL651‑2014 国家水文通信规约，同时支持 POST 自定义数据推送，可采用规约转发或者数据库对接两种模式，完成与第三方业务平台的数据互通。

六、结尾

水利自动化流量监测项目选型，不能单纯比对传感器纸面技术参数，整套系统的多设备协同运算能力、野外环境抗干扰水平、行业协议适配能力、厂家全流程技术服务能力都需要纳入综合评估。

武汉德希科技 DX 系列阵列雷达流量监测成套方案，依托自研硬件、算法以及云平台能力，可以适配国内绝大多数天然宽河道、引水渠道自动化流量监测项目。阵列雷达测流属于工程性监测方案，设备稳定运行离不开现场实地勘测、合理阵列布设、后期人工比对率定等关键步骤，做好全流程工程管控，才可以保障站点长期输出高质量水文监测数据。
