市政水务｜城市内涝监测项目落地参考｜武汉德希科技 DX‑FM‑1 设备实操指南

阅读提示：本文针对市政防汛、智慧排水工程项目从业者，结合现场施工经验拆解地埋式路面积水感知设备的选型参数、点位布设、施工调试及运维要点，可作为项目前期技术交底参考材料。

开篇

城市内涝治理已经从传统事后抢险转向事前感知预警的建设模式，大量城市会在隧道、下穿立交、道路低洼点部署地埋积水监测终端，但不少项目会出现设备点位选错、施工不规范、参数配置不合理等情况，最终造成监测数据失真、设备过早损坏，前期硬件投入无法发挥预期价值。武汉德希科技在市政水文监测领域拥有多年硬件研发与项目落地经验，自研 DX‑FM‑1 智能路面积水仪被广泛应用于全国各城市易涝点位，下面结合这款设备，从核心技术参数到现场全流程作业做完整梳理。

### DX‑FM‑1 智能路面积水仪核心技术参数

- 监测传感类型：超声波、大气压、水浸触点

- 水位量程：0‑2000mm

- 测量分辨率：±1mm

- 防护等级：IP68

- 外壳材质：304 不锈钢

- 安装开孔规格：深 22cm× 直径 12cm

- 供电类型：锂亚 3.6V 电池

- 静态待机电流：＜10uA

- 无水工况待机寿命：5 年以上

- 通信方式：LoRa433Mhz，可选 NB‑IoT/4G 全网通

- 配置方式：微信小程序、PC 端远程配置

- 固件升级：支持远程自动升级

- 工作温度：‑20℃~70℃

一、监测点位现场勘选逻辑

点位勘选工作不能单纯依赖档案资料，历史积水记录只作为基础参考，技术人员必须完成现场实地复核。设备需要安置在雨水汇流形成积水的路面最低处，局部路面小坑洼、雨水篦子正上方需要直接排除，这类位置采集到的数据无法反映真实道路积水状况。隧道出入口、立交桥下匝道等高风险点位需要兼顾车辆通行条件与后期检修便利性，设备本体不能落在车轮碾压通行带，由此规避车辆反复碾压带来的外壳变形、设备松动故障。

采用 LoRa 组网方案的项目需要重点评估无线传输环境，楼房墙体、高大乔木都可以对无线信号产生遮挡，监测主机和埋地传感器之间尽量保持开阔可视条件，每个候选点位都需要做现场信号强度测试，处在强电磁干扰区域的点位，传输链路需要增加对应的防护措施。

二、现场埋装施工与网关架设要求

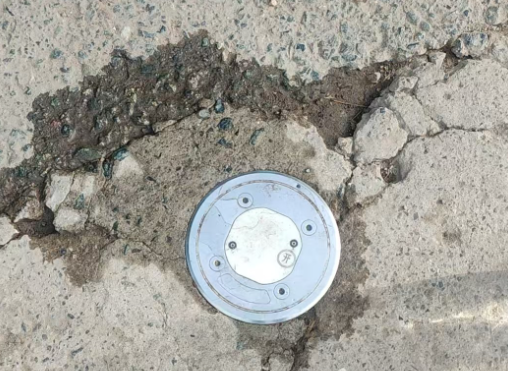

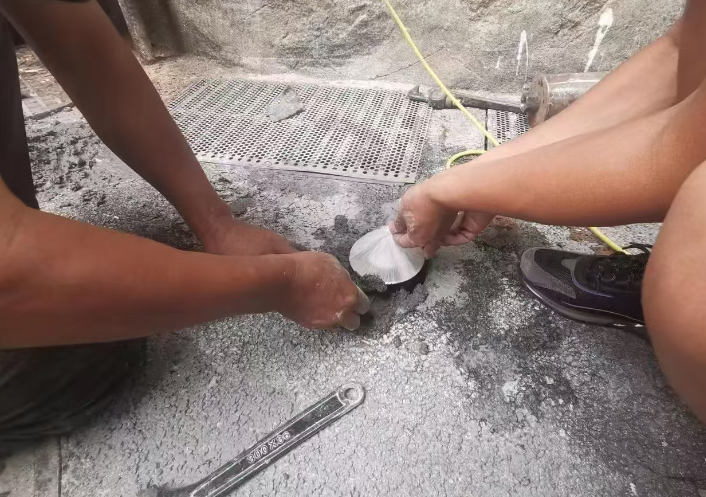

DX‑FM‑1 属于地埋隐形终端，路面开孔尺寸必须严格匹配产品规格，开孔偏大将增加路面修复成本，开孔偏小会造成设备无法完全埋入路面。304 不锈钢整机埋入道路结构内部，IP68 防护等级使其能够适应长期泡水、低温高温交替、车辆碾压等复杂路面工况。设备自带休眠采集逻辑，常态维持低功耗休眠状态，积水触发之后自动提高采集频率，电池供电模式下不用频繁开挖路面更换电源，使市政运维工作量得到压缩。

网关立杆架设高度要跟随传感器与网关的实际水平距离动态调整。传感器与网关水平距离 100 米以内，网关安装高度大于水平距离 0.5 倍；水平距离 50 米以内，网关安装高度大于水平距离 0.3 倍；水平距离 20 米以内，网关安装高度大于水平距离 0.2 倍。合理的立杆高度可以保障无线链路稳定运行，减少数据丢包概率。

施工阶段调试人员可以通过小程序或者 PC 端完成设备参数设定，固件升级工作依靠远程即可完成，不用破路取出设备，对道路交通产生的干扰可以被控制在很低水平。点位分布分散的项目可以直接选用 NB‑IoT、4G 版本终端，不用部署本地网关，采集到的积水数据直接上传德希云平台。

三、预警联动与云平台对接调试

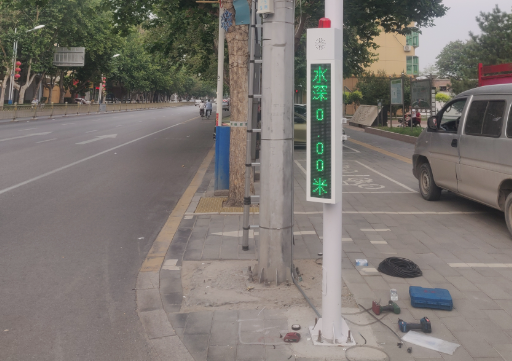

硬件安装结束之后就要开展整套系统联动调试，设备输出的积水数据可以被分发至 LED 电子屏、声光预警灯、广播、短信告警渠道。低洼路段、下穿道口的户外显示屏可实时展示积水深度和通行提示，路面通行人员与车辆驾驶员能够第一时间掌握现场风险情况。

德希云平台接收全部监测点位回传数据，站点管理、实时数据查看、历史曲线生成、报表导出、GIS 地理展示、分级预警预报等功能全部集成在平台内部。防汛管理人员能够做多站点横向对比分析，长期留存的历史监测数据可以为排水管网改造、易涝点位工程整治提供量化的数据支撑。

四、项目验收标准与常态化运维要点

现场验收环节需要做水位精度比对测试，设备输出读数和人工实测水深开展对照校验，保障水位误差处在产品标称区间。工作人员还要模拟积水触发条件，完整验证告警阈值、数据上报、外部预警设备联动整套流程的响应效果。

运维层面建立季度巡检工作机制，巡检作业重点查看埋装设备周边路面沉降、开裂情况，清理探头位置堆积的泥沙落叶杂物，电池电压、信号信噪比等关键运行指标需要完整录入巡检档案。每年汛期来临之前完成一轮全部点位校准调试，保障汛期设备在线可靠度。

结尾

城市内涝感知体系不是设备简单堆砌，勘点、施工、调试、运维每一环都会影响最终预警效果。不少项目只看重硬件采购环节却忽略现场布设规范，进而造成整套监测系统无法发挥价值。只有落实全流程标准化管控，地埋式积水监测设备才可以真正做到积水早感知、风险早预警，为城市道路通行安全和防汛调度提供可靠的数据底座。
