多普勒超声波流量计如何用来监测渠道/河道流量

       通常情况下，一说到测量渠道的流量，我们会想到用明渠流量计来测量，根据不同的渠道状况，再配合不同的堰槽，通过液位换算出流量。但是这种流量计对于使用的前提条件要求比较苛刻，且测量的精度比较低，一般试用与较宰的渠道，和流量比较小的渠道内。如果渠道比较宽，或者水流的速度比较快，流量较大的情况下，明渠流量计就不能使用了。这时候就需要用接触式测量的多普勒明渠流量计来测量

       多普勒超声波流量计又称为污水流量计，是常见的一种液体流量测量仪器。比较多的应用于城市污水处理，水利环保质量检测，石油，制药，化工，农业等各行各业。由于超声波明渠流量计采用非接触式测量方法，可适应多种复杂的工况现场。在测量高温，高粘，强腐蚀性等特殊介质方面的可行性也将大大提高。

         DX-LSX-1多普勒超声波流量计是是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移，即可得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。

        DX- LSX- 1多普勒超声波流量计流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有气泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf， 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。

       明渠安装：在河床、水底或其他渠道进行安装时，可直接将安装支架焊接在渠道底部，或根据需要可用水泥或其它底座辅助固定安装支架。

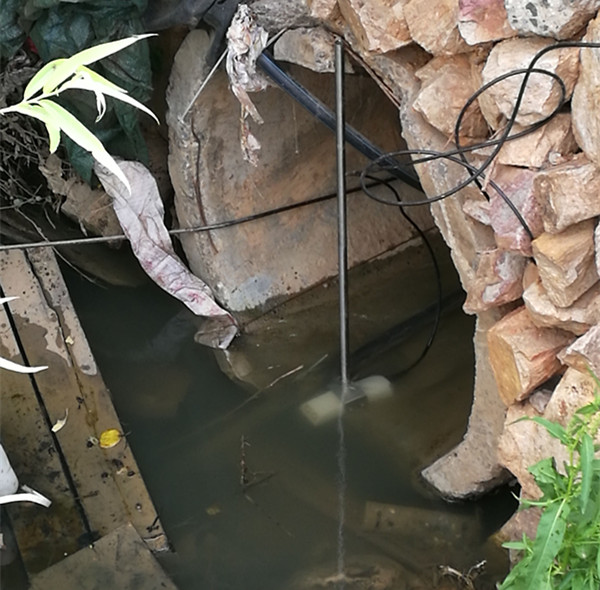

       管道内安装：将流速液位传感器安装在管道或涵洞中时，管道或涵洞的直径通常在200～2000mm之间，且传感器应安装在笔直干净的管道或涵洞出口端附近，无紊流，安装需确保安装位置正确，能避免沉积物的覆盖。 传感器安装时，可将安装支架直接焊接在管道内壁，然后将传感器固定在安装支架上。或先做一个内抱箍，在这个抱箍上固定传感器，再把整个构件固定在管道内并引出信号线到流量积算仪。这种方法一般适用在管道出水/入水口的安装。若不能够安装在管道出/入水口处，也可采用切割管道，将传感器固定在管道中。

       流量测量技术与仪表的应用大致有以下几个领域：一、工业生产过程：流量仪表被应用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民8常生活等国民经济各个领域。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。 二、能源计量：水、人工燃气、天然气、蒸汽和油品等能源都使用着数量极其庞大的流量计，它们是能源管理和经济核算不可缺少的工具。 三、环境保护工程：烟气，废液、污水等的排放严重污染大气和水资源，严重威胁人类生存环境。空气和水的污染要得到控制，必须加强管理,而管理的基础是污染量的定量控制。 四、交通运输：管道运输必须装备流量计，它是控制、分配和调度的眼睛，亦是安全监测和经济核算的必备工具。 五、生物技术：生物技术中需监测计量的物质很多，如血液，尿液等。仪表开发的难度极大，品种繁多。 六、科学实验：科学实验需要的流量计不但数量多，且品种极其繁杂。它们并不批量生产，在市面出售，许多科研机构和大企业皆设专门小组研制专用的流量计。 七、海洋气象，江河湖泊。

        当然，好的多普勒明渠流量计也需要好的安装方案，安装条件的选择是决定测量是否准确的必要条件之一。这一点相信很多公司的技术人员和安装现场的工作人员会深有体会，如需了解更多有关多普勒明渠流量计的介绍请咨询武汉徳希销售部：027-62430409！
