雷达流量计是如何运用在渠道、河道中监测流量

DX-LLX-1C型雷达流速流量计适用于河道、灌渠、地下排水管网，防汛预警等场合进行非接触式流速、水位、流量测量；该产品具有功耗低，体积小，可靠性高，维护方便的特点；测量过程不受温度，泥沙，河流污染物，水面漂浮物等因素的影响。

性能特点：

防水、防结露、防雷设计，适用于各种野外环境；

进口平面微带雷达非接触式测量，不受气候、泥沙及漂浮物影响；

能够适应复杂情况、不受高水位、垃圾、淤泥、植被等影响；

快速精确测量，数据输出稳定，且适用于洪水期高流速环境；

测量运行和休眠模式相结合；

拥有水利流速模型，测量精度更高；

雷达发射波束角小，精准度高，不易受外界影响；

结构小巧，功耗低，安装方便，易维护；

配套控制器远传设备，可轻松对接现有水文遥测系统；

宽输入电压范围，适合太阳能电池供电；

一体化外壳设计，集水位、流速、流量监测于一体。

技术参数：

1、流速测量有效距离：0-40m测量范围：0.1-20m/s;0.1-40m/s测量精度：±0.01m/s;±1%分辨率：0.001m/s

2、超声波水位计：测量范围0-5m或0-10m测量精度：±0.5%FS 分辨率：1mm

3、雷达水位计：测量范围0-30m或0-70m测量精度：±3mm或±1cm分辨率：1mm

4、供电范围：9-24V

5、功耗：∠40mA

6、天线频率：24GH波束角：12°

7、通信接口：RS485moubus

8、垂直范围：20-70°

9、自动垂直角补偿：精度±1°

10、增益调节：4级增益调节

11、支持工频干扰抑制，雨天干扰抑制，跳变抑制，干扰频点抑制。可设置不少于8个频率屏蔽点，防止外部电磁干扰。

12、工作温度：-30-65℃

13、防护等级：IP67（可增加至IP68）

14、1米延长线1根（已装配好，不可拆卸，可延长）

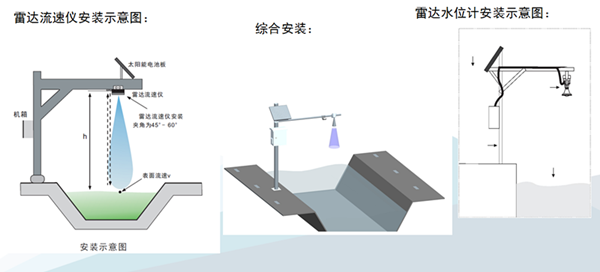

雷达流量计安装示意图：

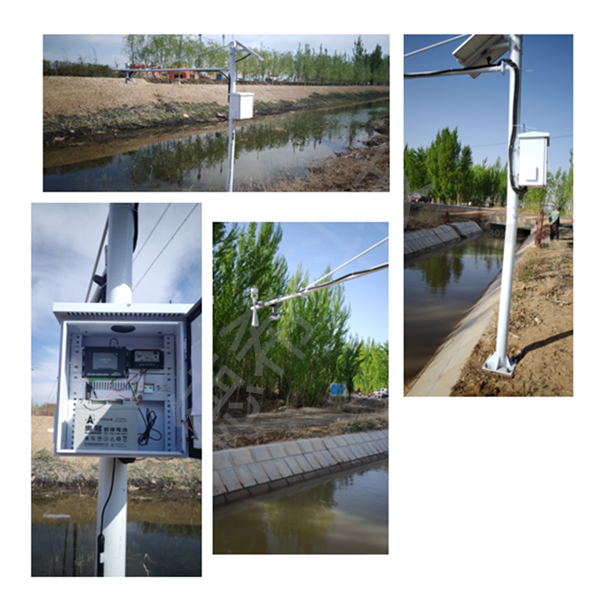

现场安装案例：

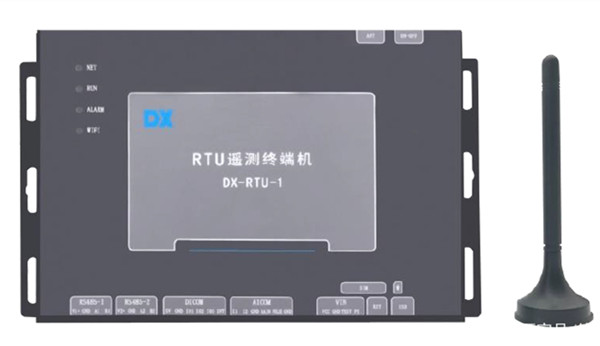

遥测终端机：

产品特点：

◆通信功能：支持GPRS，短信息，卫星，433，以太网等多种通信方式。

◆工作模式：支持实时在线以及定时唤醒等工作方式。

◆采集功能：水位，雨量，温湿度，水文，流速，流量，风速风向，闸位，电池电压等数据，其它传感可定制。

◆图片抓拍功能：支持4个工业相机抓拍上传。

◆远程管理功能：支持远程配置，远程升级，远程重启等远程维护功能。

◆报警功能：水位雨量，门限报警。

◆存储功能：自带flash存储以及TF卡，可永久存储历史数据，掉电不丢失。

◆本地配置：本地支持USB以及WIFI配置，数据查询，历史数据导出。

◆支持多3个中心，可实现“一包多投”功能

◆支持256GB容量TF卡，可作为海量数据存储器使用。

◆宽电压设计，具有反接保护和短路保护功能。

◆所有输入输出端口采用抗雷击设计，可省缺外置防雷保护模块。

◆支持主备信道切换，以及GPRS短信同时上报（短信内容格式可定制）。

◆安全报警功能：支持柜门开启报警

技术参数：

硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接单线温湿度传感器，控制继电器等），SDI接口，1路IO接口，1路脉冲输入接口，1路脉冲雨量计接口，2路模拟量4-20mA接口，1路以太网接口（可外接多种转换模块），2路12V可控电源输出，1路5V可控电源输出。

存储容量：16M，支持256GTF卡。

供电电压：6-24V.

功耗：待机电流∠1Ma(12V).

工作电流∠6Ma(12V).

工作环境：温度-30∽60℃，湿度：∠95%（无凌露）。

软件平台：

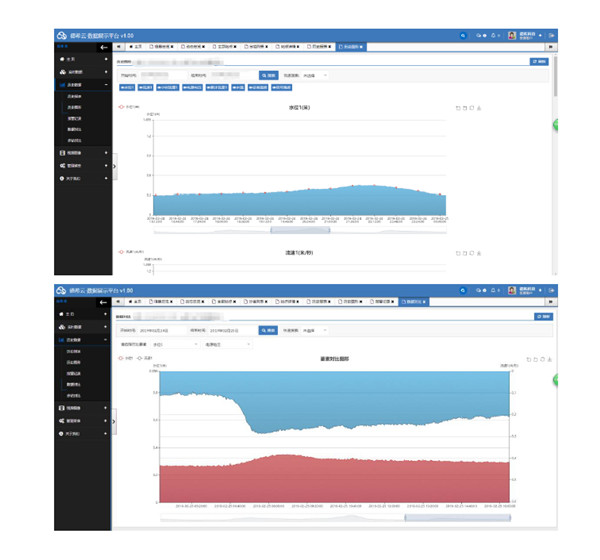

云数据展示平台：可以将遥测终端机采集到的传感器数据发送到服务器上，主要用于展示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史图形、站点图片抓拍、站点视频、数据导出、EXCLE报表、GIS地理信息数据、该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014水文通讯规约。
