河道（明渠）如何运用雷达流量计进行流量自动监测

智慧水利之水资源取用水在线监测系统是实行国家较为严格水资源管理制度、加强区域计划用水管理和促进企业节水的重要措施，主要建设内容包括管道流量自动监测站、河道（明渠)流量自动监测站、水位自动监测站等。

水资源取用水监测对象主要为省水利厅、市/县水利局批准颁发取水许可证的重点取水户。取用水监测以自动监测、在线传输为主，监测中心多由各省利厅统一部署。

项目特点：

◆计量仪表：多普勒超声波流量计

◆通信规约：水文监测数据传输规约（SL 651-2014)

◆监测设备供电方式：市电、太阳能、电池，根据实际情况选择。

◆监测设备工作模式：实时或定时上报数据。

随着人口的增长和经济的发展，日益增长的用水需求与水资源短缺之间的矛盾越来越严重，水资源短缺已经成为全球性的问题。如何提高水的使用效率成为了促进社会可持续发展的迫切需要。而对于河流流量的监测则是对资源进行调度和充分利用的基础。

另一方面，在防洪、防汛的过程中，也需要进行河流流量的测量和监测。在上游所监测的流量数据通常是下游地区进行泄洪、调度、分流等决策的重要依据的一部分。除此之外，对于水文、生态和环保的科学研究课题来说，有时需要研究降水、地表水（江河湖泊以及水库、溪流、沟渠等）地下水之间的循环、转换的规律以及自然河流的自净等自然恢复功能的规律，均需要进行流量监测。

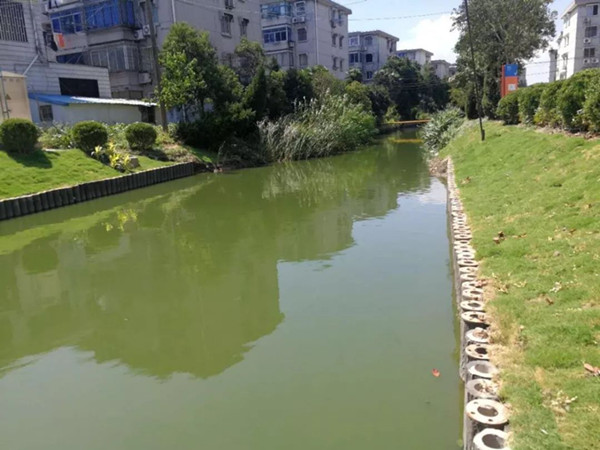

此次监测点为一个小型河道，河道流速、流量测量是水文工作者的重要任务之一。当前测量方法包括雷达流量计和多普勒流速仪等。

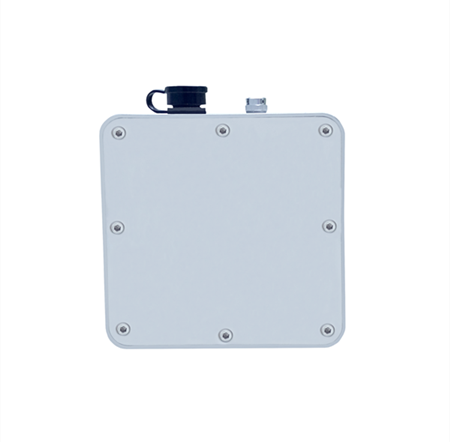

雷达流量计是一款非接触式流量计，可以同时测量水位流速流量与正反流向。主要是测量水表面，测量时发出一束雷达波到水表面通过波动的波纹反射回来得出流速，利用内置的雷达水位计可以测量水深。通过测量水深和流速以及在设备内部设置的断面形态可以利用速度面积法计算出断面的流速。微波雷达维护方便使用简便。

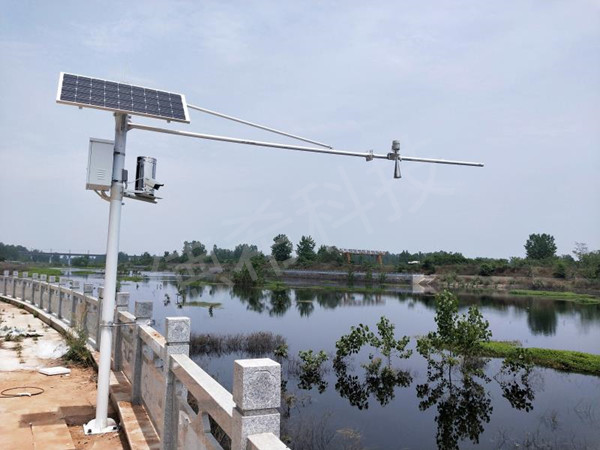

安装案例：

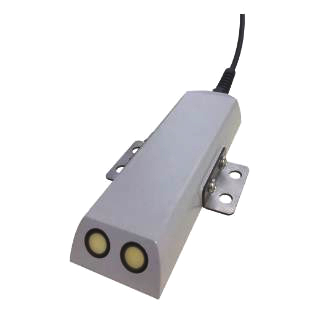

多普勒超声波流量计是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移，即可得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。

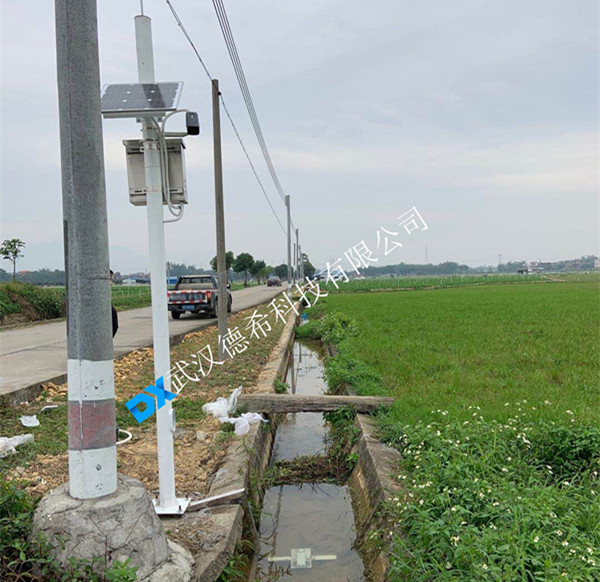

安装案例：
