水库工程的雨情水位实时监测方案
来源:admin 浏览量: 发布时间:2020-07-15 16:05:24
水库工程是以景观供水为主、兼顾防洪的小型水库工程,建立一套快速反应的水情自动测报系统,及时、准确地收集水文数据,进行水情预报以增加有效预见期、提前采取措施是十分必要的。

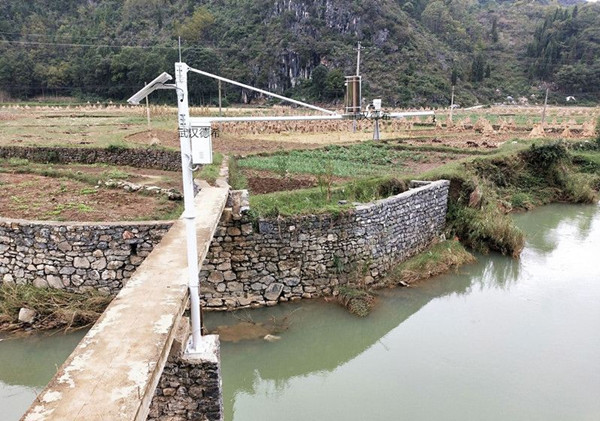

水库水雨情监测系统(水雨情与图像视频一杆式):实现对库区降雨量、水位、图像(视频)自动采集。系统建成后将进一步实现对水库流域雨量水位实时监控,及时准确地获取水情、雨情信息,提高洪水预测报水平,增强防灾抗灾和配水调度能力。

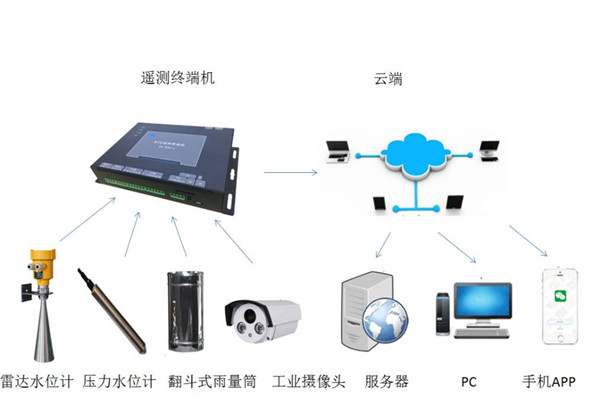

水库水雨情监测系统组成主要分为四层架构模式。由前端的感知层收集传感数据并由传输层的水利遥测终端设备对数据进行采集传输至平台层进行分析处理。最终由应用层的用户对数据信息进行比对决策。
感知层:主要由前端负责数据感知(采集)和相关输出设备组,包括压力式水位计、雷达水位计、流量计、雨量计、及高清摄像头等设备对现场进行实时的数据采集与设备控制。
网络层:主要由负责对感知层输出的数据进行采集、通信传输和控制的设备组成。根据不同业务需求和环境可选用计讯物联水利遥测终端机。这些设备集5G/4G无线传输和数据采集为一体。接口丰富能接入更多传感器及监测设备。
直观显示各水库分布位置、当前水位和降雨量数据以及设备运行状态。
集中显示各水库测点的当前水位、当前降雨量、累计降雨量、电池电压和现场照片等,实时展现水位、降雨量动态曲线。
可定时更新监测数据和现场照片;可手动问询各测点的水位、降雨量数据,可远程拍摄水库现场照片。
当水库水位高于汛限水位或低于死水位时,系统通过弹出提示框、发出报警音、向相关负责人发送报警短息等多种形式提示报警信息,并自动拍摄现场照片传送给监测中心。
兼容自报式、查询应答式等多种数据上报方式;采用自报式支持定时上报和越限自动加报。
具备水位、降雨量和报警记录的历史查询功能,支持EXCEL导出和直接打印。
可任意设定起始时间,查询时段内的报警照片。
可按照时、日、月、年等时间段生成水位、降雨量统计报表;可自动生成水位、降雨量过程曲线。
水雨情监测终端(详细了解)支持在线设置参数、在线升级和自动校时功能。
水雨情监测终端可存储不少于1年的历史数据,掉电不丢失;支持人工置数和历史记录本地下载功能。
水库水雨情自动测报系统实现了相关部门辖区内所有水库的降雨量、库水位、库容、视频图片的自动化监测,为水库的安全管理与运行调度提供及时准确的信息,及时预警,为相关部门和领导科学决策提供依据,提高水库工程管理的效率和质量。
