便携式多普勒超声波流量计的操作流程及详情

便携式多普勒超声波流量计是利用速度面积法测量流量，适合满管以及非满管，可以自由设定水位（水深）断面关系（系数）。适用于河道、渠道、管道等场所，专为测量水体水位、流速和流量而设计。能够适应于各种规则、不规则环境。

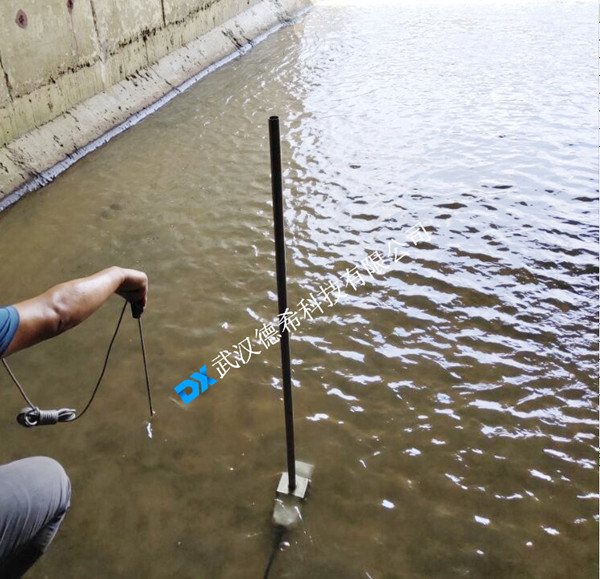

便携式多普勒超声波流量计使用时只需将探头和支架固定好，手持不锈钢测杆，将探头深入水体中，探头正对水流方向，测量时需保证探头区域水流均匀稳定，探头前方不得有阻挡物（石头、沉积物、垃圾塑料等等）。

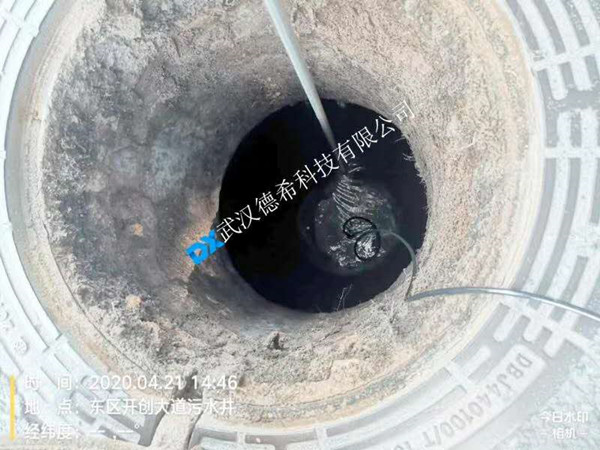

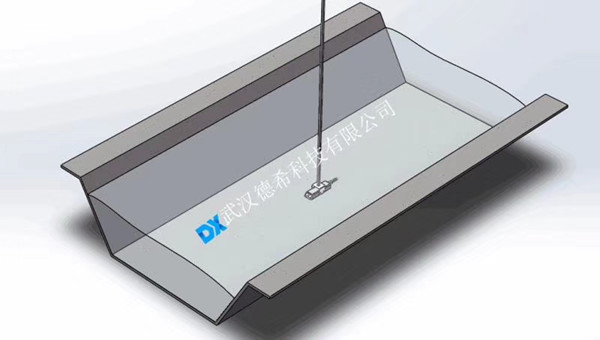

安装示意图如下：

应用环境：

渠道、河流的流量测量；天然河道；沟渠；溪流；人工明渠；灌溉、湿地；水槽；浅水

设备性能：

整个设备基于“多普勒效应”，它没有旋浆、轴承等转动部件，用超声波技术探测流速，无摩擦、无惯性，测量点在机体前方，不破坏流场，具有测量精度高、量程宽，感应灵敏，测流线性，不惧泥沙、漂浮杂物，读数直观，操作简便，不易损坏等特点。产品执行SL/T 186-1997标准。适用于需要连续精准测量流速、流量的环境，具有安装维护方便、高可靠性、高精度等显著优点。

流速：

测量范围：0.02-5m/s

精度：1.0%±1cm/s

分辨率：1mm/s

水深：

测量范围0m-5m

精度：±1cm

分辨率：1mm

温度：

测量范围：-10℃-60℃

精度：±0.5℃

分辨率：0.1℃

流量：

测量范围：0.001m/s-1000m/s

精度：±3%

分辨率：0.0001m/s

设备使用时只需将流量计探头和手持控制器连接好，利用测杆固定好流量计探头，将流量计探头放入待测渠道或水体中，手持控制器即可显示相应的流速流量信息。

工作原理：

产品包含以下传感器：流速传感器，压力式水位计传感器，水温传感器。传感器用于测量水体流动的速度。压力式水位计用于测量水深，水温传感器用于测量水体温度补偿声速。

通过测得的流速及水位及断面尺寸，可求得断面流量。

在超声波多普勒流量测量方法中，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的”观察者“的作用，当然它仅仅是把入射到固体颗粒上的超声波反射回接收据。发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产生的声波多普勒频移。由于这个频率差正比于流体流速，所以测量频差可以求得流速，进而可以得到流体的流量，因此适用于杂质含量较多的脏水和浆体的测量，如城市污水、污泥等。
