雷达流量计全自动流量计河流水体流量测量

雷达流量计是一款基于微波技术的全自动流量计，它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。雷达流量计的组成包括：雷达流速传感器、雷达水位（液位）传感器、流量计算模块、安装支架组成，可以通过数字（485、232）或者模拟（4-20mA)的方式传输测量结果；也可以通过无线Lora技术实现5公里的数据传输。

一、雷达流量计介绍

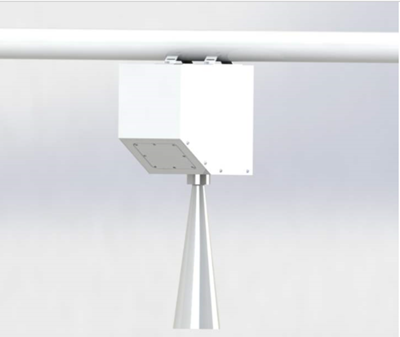

雷达流量计是一款基于微波技术的全自动流量计，它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌溉、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低，体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。DX-LLX-IC雷达流量计的组成包括：雷达流速传感器、雷达水位（液位）传感器、流量计算模块、安装支架组成，可以通过数字（485、232）或者模拟（4-20mA)的方式传输测量结果；也可以通过无线Lora技术实现5公里的数据传输。

二、系统特点

   1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响；

   2、适用于多种测量条件，可以输出流速、水位、流量的测量数据；

   3、配备功能强大的测流软件，可以进行断面设置，数据接收、查询、流量统计，列表统计，报表打印等；

   4、低功耗，可以使用太阳能供电，方便安装，免维护；

三、系统参数

      3.1流速测量

      测量范围：0.1-20m/s; 0.1-40m/s

      测量精度：±0.01m/s; ±1%

      分辨率：0.001m/s

      3.2超声波水位计

      测量范围：0-5m或0-10m

      测量精度：±0.5%FS

      分辨率：1mm

      3.3雷达水位计

      测量范围：0-30m或0-70m

      测量精度：±3mm或±1cm

      分辨率：1mm

      3.4基本参数

      供电范围：9-24V

      功       耗：∠40mA

      天线频率：24GHz

      波  束 角：12°

      通信接口：RS485（Modbus)

      垂直角范围：20-70°

      自动垂直角补偿：精度±1°；分辨率±0.1°

      增益调节：4级增益可调

      干扰抑制：支持工频干扰抑制，雨天干扰抑制，跳动抑制，干扰频点抑制可设置不少于8个频率屏蔽点，防止外部电磁干扰。

      工作温度：-30-65℃

       防护等级：IP67(可增加至IP68）

四、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道流速、水位或流量测量

2、辅助水处理作业，如城市供水、排污监测等

3、流量计算、入水排水流量监测等

五、安装案例
