雷达流速仪如何运用在渠道，河道，灌渠中

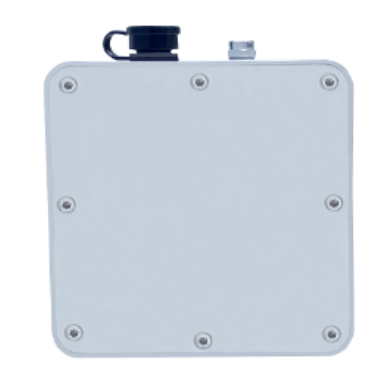

DX-LLX-1雷达流速仪是武汉徳希科技有限公司推出的新一代非接触式测量流速的产品，该仪器采用了K波段平面微带阵列天线，能量集中，低功耗；集成了垂直角度补偿、流速滤波算法、信号强度检测、RS485/RS232通信、无线通讯等功能；非接触雷达测流方式测速时设备不受污水腐蚀，不受泥沙影响，少受水毁影响，土建简单，便于维护，保障人员安全，特殊的天线设计使得功耗超低，大大降低了供电需求。不仅可用于平时流速监测，而且特别适合承担急难险重观测任务。

产品特点：

◆非接触、安全低损、少维护、不受泥沙影响。

◆能胜任洪水期高流速条件下的测量。

◆具有防反接、防雷保护功能。

◆系统功耗低，一般太阳能供电即可满足测流需要。

◆多种接口方式，既有数字接口又具有模拟接口，方便接入系统。

◆无线传输功能（可选），可将数据无线传输到3.5km以外。

◆测速范围宽、测量距离远达40m。

◆多种触发模式：周期、触发、查询、自动。

◆安装特别简单，土建量很少。

◆全防水设计，适合野外使用。

应用领域

1、河道、灌渠、防汛等水文测量。

2、江河、水资源监测。

3、环保排污、地下水管道管网监测。

4、城市防洪、山区暴雨性洪水监测。

5、地质灾害预警监测。

产品参数

◆有效距离：0-40m

◆测量范围：0.1-20m/s  0.1-40m/s

◆测量精度：±0.01m/s;±1%

◆分辨率：0.001m/s

◆供电电压：9-24V

◆功       耗：∠0.5W

◆通信接口：RS485moubus

◆天线频率：24GHZ

◆波束角：12°

◆垂直角范围：20-70°

◆自动垂直角补偿：精度±1°；分辨率±0.1°

◆增益调节：4级增益调节

◆工作温度：-30-65℃

◆防护等级：IP67（最高可达IP68）

◆干扰抑制，支持工频，雨天，跳变抑制，可设置8个频率屏蔽点。

安装注意事项

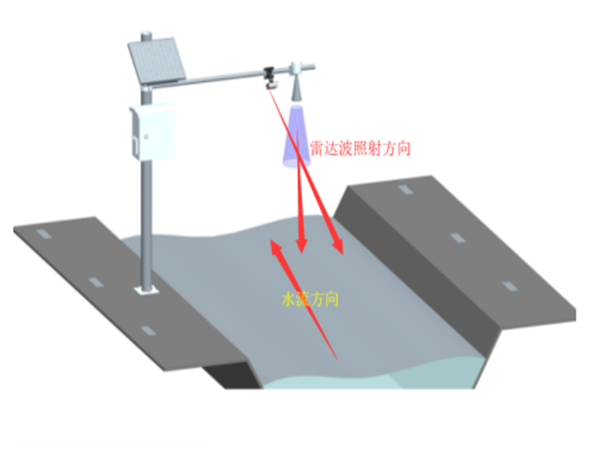

安装点到水面开阔无遮挡，靠近河道中心位置，高度至少在最高水位以上0.5m处（雷达水位计或超声波水位计有盲区，并且防止被水淹没），原理桥墩，并且河道尽可能平直无落差，水流无回流。由于雷达流速仪测量的是表面流速，水面需要有明显水流波纹（通常大于0.1m/s以上流速），水流速度越快，距离水面的距离可以越远（最大30m以上，具体以实际测量为准），距离水面越远，雷达波到水面的照射范围也会越大，照射的水面范围也会越大，要求河面的宽度必须大于雷达波照射的范围。

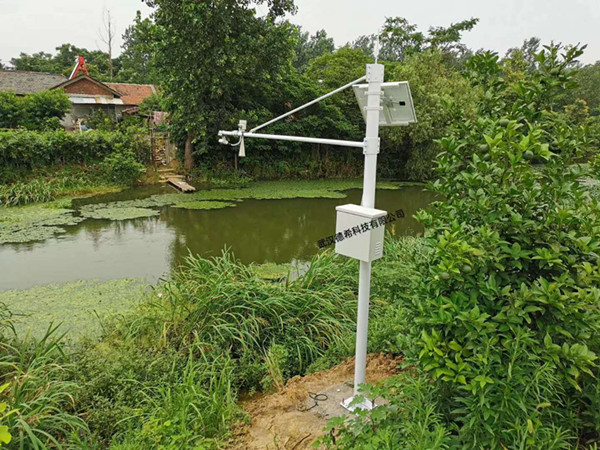

安装案例
