手持式雷达流速仪的监测应用方案
来源:admin 浏览量: 发布时间:2020-10-21 16:25:06

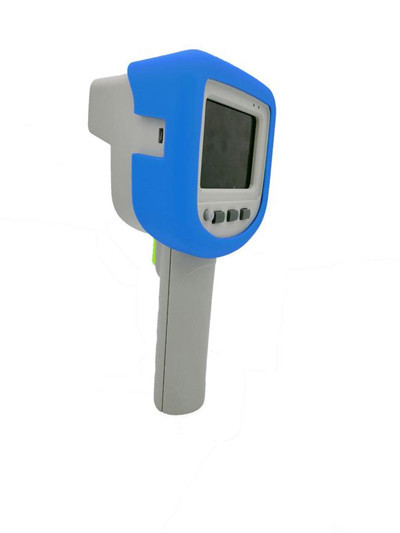

手持式雷达流速仪是专用于测量水面流速的仪器,广泛应用于野外巡测、防洪防涝、污水监测等领域。其体积、自动化程度高,尤其适用于汛期和突发状况下的监测。由于测速时不受水面漂浮物、水质、水流状态的影响,而且流速愈大,漂浮物愈多,流速愈快,反射波将愈强,有利于电波流速仪工作,所以用它来代替浮标测流尤为合适。
设备利用多普勒原理制成,工作时向水面发生电磁波,电磁波遇到运动的水面会发生散射,并构成回波,由于接收到的回波频率相对于发射频率发生一定偏移,由多普勒频率方程可求得水面流速。一个运动目标会在雷达传感器产生一个低频输出信号,这个信号的频率取决于移动速度,幅度取决于距离、反射率和运动目标的尺寸大小。弱普勒频移和运动速度成正比关系,适用于杂质含量较多的脏水和浆体的测量,如城市污水、污泥等。
在实际工作中,电波流速仪操作非常简单,首先将电池充满电后插入手柄电池盒内,按下电源键,瞄准目标,设置水平角,扣动扳机,读取流速值。然后在根据实测或借断面的水深和河宽算出流量,轻松而顺利的完成测验。新配站要做好常规流速仪和电波流速仪的比测,根据反复科学实测,滤定电波流速仪的水面系数。手持式雷达流速仪使用后,需要保持清洁。表面污垢的积累有可能会损坏设备的部件,例如:LCD液晶显示屏、充电插头、键盘等。我们建议:采用湿巾或软刷来处理,必要时用酒精擦拭。
主要技术指标:
◆有效距离:0-40m
◆测量范围:0.1-20m/s;0.1-40m/s
◆测量精度:±0.01m/s;±1%
◆分辨率:0.001m/s
◆供电电压:DC 5V
◆工作温度:-30-60℃
◆储存温度:-30-70℃
◆相对湿度:0-95%RH
◆天 线:24GHz
◆波 束 角:12°
◆待机功耗: 小于0.5W
适合宽河流或者现场环境恶劣的场合。
