雷达流速仪(非接触流速仪、表面流速仪)
来源:admin 浏览量: 发布时间:2020-10-22 15:27:39
雷达式测流产品,采用多普勒雷达测速原理,对水流的表面流速进行探测,微波雷达不受温度梯度、压力、空气密度、风或其他气象环境条件的影响,可全天候全天时稳定工作。同时,雷达可以设置不同发射频率,在多点近距离探测时,可有效地避免相邻产品的雷达波速互扰影响。另外,监测系统或单位可根据探测获得的速度值(多点测量),加之河道断面几何形状信息等,对天然河流/城市河流、渠/管道剖面水流量进行测定。
产品介绍:
DX-LLX-1雷达流速仪是一款雷达式测流产品,采用多普勒雷达测速原理,对水流的表面流速进行探测,微波雷达不受温度梯度、压力、空气密度、风或其他气象环境条件的影响,可全天候全天时稳定工作。同时,雷达可以设置不同发射频率,在多点近距离探测时,可有效地避免相邻产品的雷达波束互扰影响。另外,监测系统或单位可根据探测获得的速度值(多点测量),加之河道断面几何形状信息等,对天然河流/城市河流、渠/涵/管道剖面水流量进行测定。

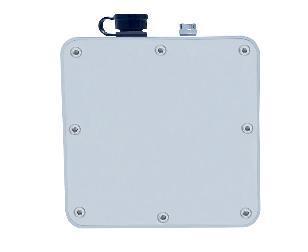

产品图片
产品特点
◆内置进口雷达探测模块。
◆CW平面微带雷达非接触式探测,不受气候、泥沙及漂浮物影响。
◆快速精确测量,数据输出稳定,且适用于洪水期高流速环境。
◆天线发射频率灵活可调,能有效避免多个产品相互干扰。
◆可设定多种数据通讯接口,方便用户系统对接。
◆测量运行和休眠模式相结合,节能降耗。
◆防内部结露、防水、防雷设计,适用于各种野外环境。
◆外观小巧,安装方便、易维护。
产品应用
◆应用于天然河流、各渠/涵/管道内水流速度监测

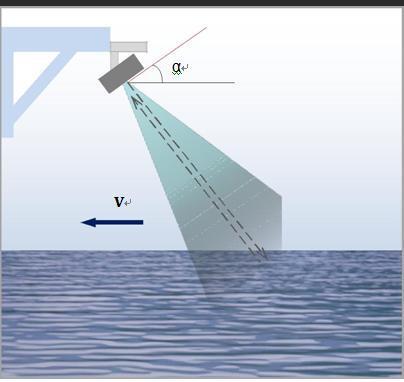

安装方式
技术参数
1、有效距离:0-40m
2、测量范围:0.1-20m/s; 0.1-40m/s 测量精度:±0.01m/s;±1%
3、分辨率:0.001m/s
4、供电电压:9-24V
5、功耗:∠0.5W
6、通信接口:RS485moubus
7、天线频率:24GHZ 波速角:12°
8、垂直角范围:20-70°
9、自动垂直角补偿:精度±1°;分辨率±0.1°
10、增益调节:4级增益可调
11、工作温度:-30-65℃
12、防护等级:IP67(最高可达IP68)
13、干扰抑制;支持工频,雨天,变抑制,可设置8个频率屏蔽点。
14、1米延长线1根(带专用接头,另一端可延长)

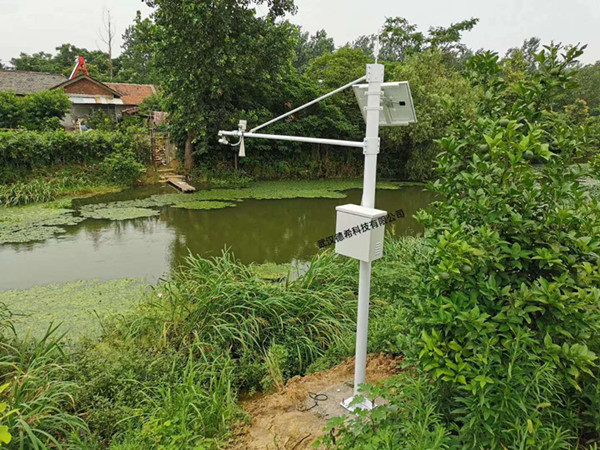

安装案例:
