灌区量水计费监管流量系统由哪几部分组成

灌区量水是合理调度灌溉水源、正确执行用水计划、加强用水管理得必要措施，也是衡量灌溉管理水平和灌溉水利用率高低的中药技术手段，是配水、计量、收费、计算渠系利用率的一种依据。在广大的农村地区，由于缺乏严格、准确的用水计量，致使水资源的浪费现象严重。

为解决我国农村灌溉区用水计量计费问题，促进水资源的合理利用，我公司创新性的提出了一种全新的灌区量水计量解决方案，此方案采用先进的流量传感器技术与物联网技术，自动化智能化的进行用水信息采集与数据统一管理。

系统组成

灌区取水计量监管系统由传感层、传输层、应用层三大部分组成。

传感层：传感层由多普勒超声波流量计、水位计、土壤商情传感器等组成，全面监控灌区渠道水位、流速流量，土壤温度等信息，为灌区配水等服务提供可靠数据来源

通信层：通讯层由遥测终端组成，遥测终端机的作用是采集、存储、整理、发送各传感器数据。产品支持GPRS/3G/4G/有线等通信方式，可实时将取水信息以及设备状态发送到管理中心。

应用层：应用层由系统软件组成，系统软件支持PC、手机、微信等多种固定与移动终端，系统软件的作用是综合存储展示各观测点水位、流量信息、各级相关部门提供对应的业务应用软件服务支持。

系统功能

1、管理平台查询水位、流速、流量、供电状态、用户用水量等方面的信息。

2、支持远程设备管理、收费管理、设备远程参数设置等。

3、支持监测数据、上限报警、操作日志查询、分析、统计。

4、支持数据远程上传，上报时间间隔可远程设置。

5、支持采用GPRS/3G/4G/有限等通信方式。

6、支持多个监测中心监测。

7、系统预留与其他系统的数据接口。

系统特点

1、用水计量精确：多普勒超声波流量计是目前明渠流量监测非常精准的手段，解决了传统人工计量存在的数据偏差，系统可自动计量用户取水量并扣减卡中余额，提高用水效率，加强用水管理。

2、灌区业务一站式管理：市、区、乡镇管理平台查看水权分配信息，同时也可以查询区域内用户实时用水信息等。

3、智能监控：实时自动监测管道流量、水位、取水量，统计分析灌溉用水效率，实现计费管理。

核心产品

1、灌区取水平台软件

      产品功能：

     综合展示各监测点水位、流速、流量、供电状态、用户用水量等方面的信息，支持现场终端远程配置与管理，支持相关水费缴纳、计费等

      产品特点：

     平台梳理了灌区取水计量系统信息资源目录体系，制定数据采集规程、标准化体系与接口技术规范，建立集中存储，共享的公共数据平台，为决策和业务系统建设提供数据支持。

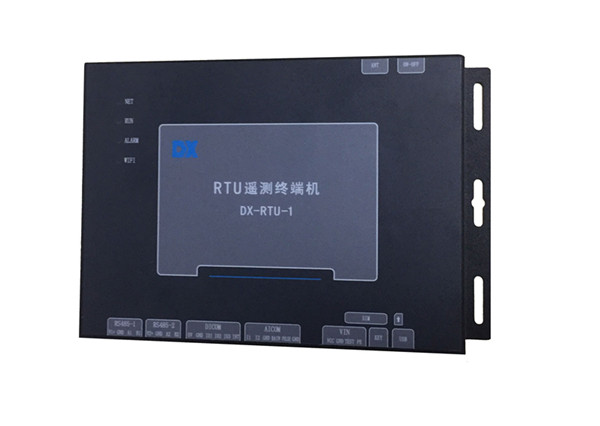

2、水利专用遥测终端机

     产品功能：

     遥测终端机的功能是采集、存储、整理、发送各传感器数据

     产品特点：

     符合《SL651-2014水文监测数据通信规约》，特殊场合可根据客户要求进行协议定制。

     支持同时向多个站点发送报文。

     支持多种工作模式（包括自报式、查询/应答式、兼容式等），降低功耗。

     内嵌GPRS/CDMA模块，实现采集、控制、无线传输于一体。

     支持水位计，雨量计，工业摄像头，流量计、水质传感器、风速风向传感器等接口。

     超低待机功耗：1mA@12V.

     内置大容量存储空间，支持USB本地数据导出功能。

     支持远程升级，配置，维护。

     可自由设置传感器采集周期。

     可同时支持有线网络和无线网络。

     现场可通过手机无线链接设备，调试人员只需通过WEB即可对设备进行配置和状态查看。

     支持短信数据上传，数据预警功能，可根据用户需求设置短信内容。

采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，宽温设计，耐高低温，耐强电磁干扰。适应于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。

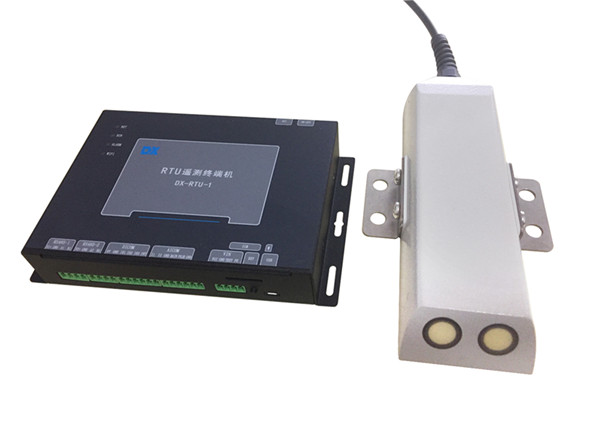

3、多普勒超声波流量计

产品特点

所有功能集于一身的设计，同时测量平均流速、水深、水温

采用速度面积法测流，无水头损失，不需建设标准堰槽。

采用超声波多普勒原理测流速流量，测流精度高，起始速度低。

无机械转子结构，对水流状态无影响，测量更精准。

自带温度传感器，可用于补偿水温对声速的影响。

可测量瞬时流量和累积流量。

采用频域多普勒分析算法，数据稳定可靠，实时性强。

安装简单，不需辅助工程设施

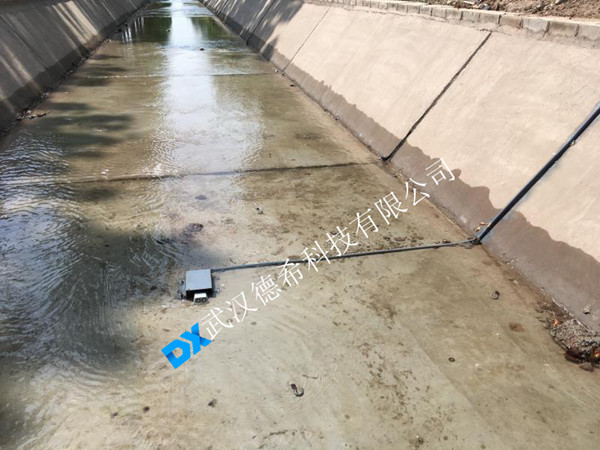

安装案例
