徳希科技--灌区渠道监测主要包括哪些设备？

灌区是由水库、渠道、田地、作物组成的一个综合体。由于我国灌区大多兴建于20世纪50∽70年代，由于当时科技条件有限，加之多年的疲劳运行，目前我国大多数灌区工程老化失修严重，处于超期服役或带病运行状态，致使灌区水资源浪费严重，灌溉水利用率低，灌溉效益大幅衰减。

灌区的渠道主要有干渠、支渠、斗渠、农渠、毛渠等类型。根据类型和现场情况不同，现场的取水计量设备也有所不同，项目需要根据灌区现场情况来配置计量设备。一般来讲，系统主要监测取水量，设备运行状态、现场图像视频等，并可根据实际需要实现远程控制水泵/闸门开关。不同类型的监测站均采用无线采集、实时监测的工作方式，标准监测站主要设备包括数据采集终端、流量计量设备、通信设备、蓄电池、太阳能电池板（可选）等组成。

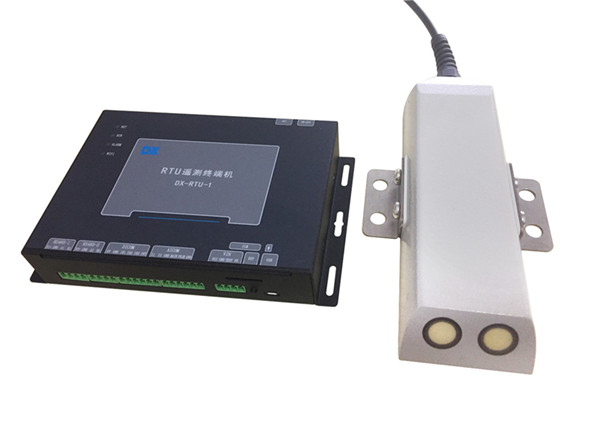

利用DX-LSX-1多普勒超声波流量计配合DX-RTU-1遥测终端机使用，采用市电或者太阳能供电系统进行供电，将流量计固定于渠道中，遥测终端机定时的采集流量计里面的数据通过GPRS远程发送到服务器中，数据可以通过WEB平台进行查看。

整个系统由以下几个方面组成：

（1)DX-LSX-1多普勒超声波流量计探头，用于测量渠道的流速、水位、水温、流量、累计流量。利用支架固定在将设备固定在渠道上面，或者直接固定在渠道底部。

（2)DX-RTU-1遥测终端机，用于采集本地传感器的相应的数据，将数据发送至服务器。

（3）用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备

（4)设备机箱，用于放置胶体蓄电池，充电器，遥测终端机等。

（5)胶体蓄电池，用于给所有设备进行供电，一般选择12V38AH.

  (6)太阳能电池板，用于给胶体蓄电池进行充电。

（7）充电器，用于给胶体蓄电池充电。

（8）立杆、避雷针、地笼用于相应的土建，机箱等的固定。

（9）服务器及相应的接收软件，用于接收和解析遥测终端机发送上来的相应的报文，进行解析和存储。

（10）徳希云平台，用户可以通过WEB或者手机浏览器浏览各个站点的数据信息。

RTU通过太阳能供电系统供电，采集多普勒超声波流速仪的流速与水位数据，通过水位计算横截面积乘以流速计算流量。RTU采集到数据后通过DTU（内含专网SIM卡）连接到供水公司内部平台（兼容现有协议与平台），同时可以连接到武汉徳希科技云平台进行远程配置，并提供免费的平台查询数据（可以通过手机端或PC端，随时随地查询数据，并提供微信预警服务），或者是数据上传至相关单位服务器。

多普勒超声波流量计流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有汽泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移△f,多普勒频移△f正比于流速。通过测量多普勒频移△f即可测量出流体的流速。

多普超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式水位计测量水位H，预先在控制器设置的渠道参数，控制器可以利用水位自动换算出过流面积S，流体的流量公式为：

Q=V×S

其中V---流速S---过流面积Q--瞬时流量

由于采用了速度面积法测流，其可以适用于任何形态的断面。

优点：

（1）测量精度高，流速精度可达测量流速的±1%。

（2）采用速度面积法测流，可以适用于各种形态断面或者非规则断面的水流量测量，不需要修建相应的堰槽。

（3)使用简单，只需要将设备固定在渠道里面即可完成测量。

（4）能够测流低于50px/s的流速，是其他流量传感器无法实现的。

  (5)无水头损失，不会对水流造成阻碍。

DX-RTU-1遥测终端机是为满足水利水情行业遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端设备。

可以采用太阳能电池板、蓄电池、太阳能充电控制器组成供电系统，遥测终端机对多普勒超声波流量计进行电源管理和采集管理，并远程将数据发送到服务器上。

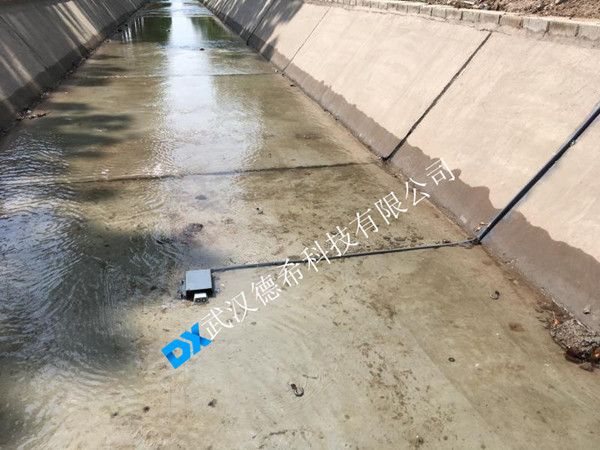

安装案例
