饮用水源地浊度动态监测系统构建与应用

一、系统核心测量原理

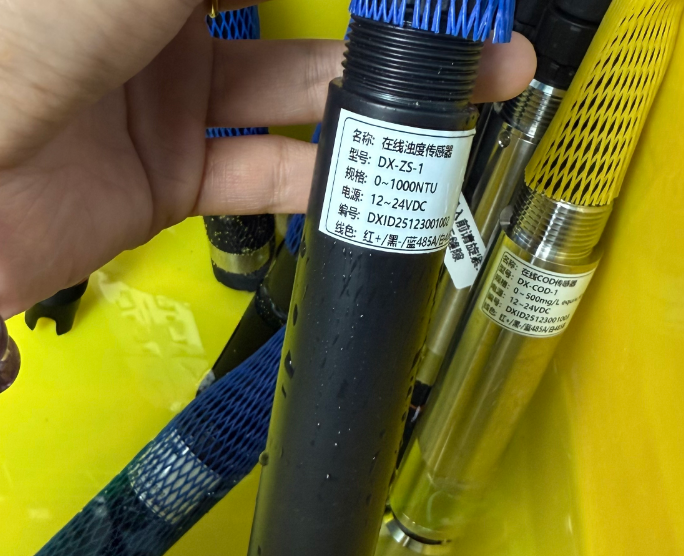

饮用水源地浊度动态监测系统以DX-ZS-1 型在线浊度传感器为核心硬件，采用 90° 散射光测量原理完成水体浊度检测。光束射入水体后水中悬浮颗粒物会使光线产生散射，与入射光垂直方向的散射光强度和浊度数值保持稳定线性关联，传感器采集散射光信号后与内部标定值比对并完成线性化处理，最终输出精准浊度数据。传感器采用光纤式传输结构，外界环境光与现场机械震动对测量精度的干扰被大幅削弱，设备内置温度检测元件，自动温度补偿机制消除环境温度波动带来的测量偏差。

二、核心设备技术参数

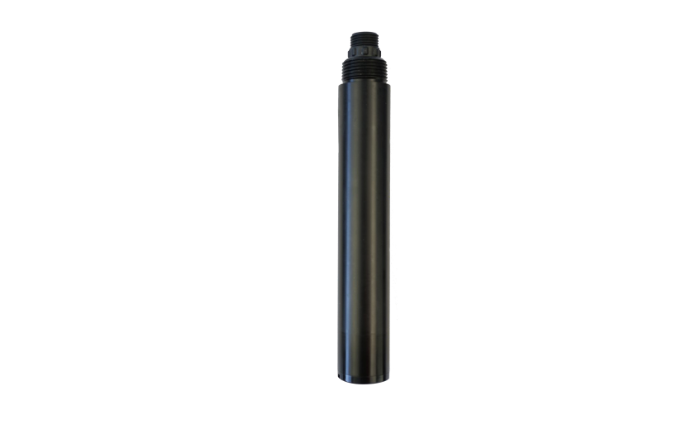

DX-ZS-1 型传感器关键技术参数如下：

测量方法：90° 散射光法

测量量程：0~1000.0NTU

分辨率：0.1NTU

测量误差：±5% 或 ±3NTU

响应时间：＜30s

重复性：0.3NTU

校准方式：两点校准

温度补偿：自动温度补偿（Pt1000）

通信输出：RS485 Modbus

工作温度：-5~65℃

介质条件：0~50℃、＜0.2MPa

安装方式：投入式安装，3/4NPT 管螺纹

功耗：0.2W@12V

供电电压：12~24VDC

防护等级：IP68

线缆长度：标配 10 米，支持定制

三、现场安装与防护规范

传感器安装需保持固定牢靠，恶劣监测场景需加装专用防护罩，传输线缆通过保护管全程防护。探头与水体侧壁间距保持 5cm 以上，与水底间距保持 10cm 以上，避免壁面光反射干扰测量结果，设备内部光学与电子部件需远离剧烈机械撞击，保障硬件长期稳定运行。

四、系统应用与管控价值

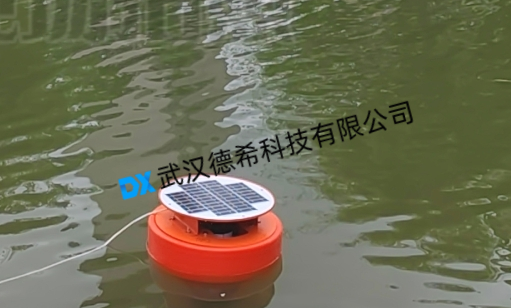

传感器输出标准 RS485 Modbus 数字信号，可直接接入 PLC、DCS、RTU 等工业采集设备，配套上位机软件支持参数配置与简易校准操作。设备具备免维护、长运行周期特性，IP68 防护等级可满足 20 米水深内稳定工作，适配河流、湖泊、饮用水源地、地下水等多种监测场景。系统实现浊度数据全天候实时采集与传输，为水源地水质风险预警、供水工艺调控提供数据支撑，推动饮用水源地监测向自动化、智能化转型。
