渔业水域环境在线监测浮标固定装置

一、装置定位与适用场景

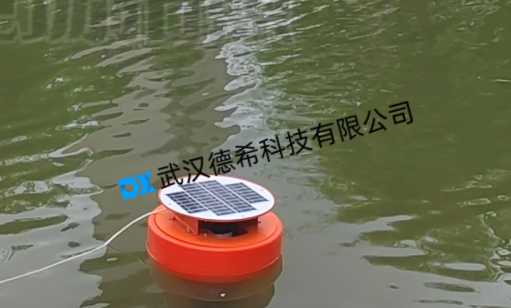

DX-MF-1 型渔业水域环境在线监测浮标固定装置，是淡水渔业水质在线监测系统的核心固定构件，主要适配河流、湖泊型渔业水域及淡水养殖水源地场景，不用于海水环境。装置可抵御水流冲刷与风浪扰动，避免浮标位移、倾覆，让水质监测传感器始终处于稳定监测水层，保障数据采集的连续性与代表性。

二、结构组成

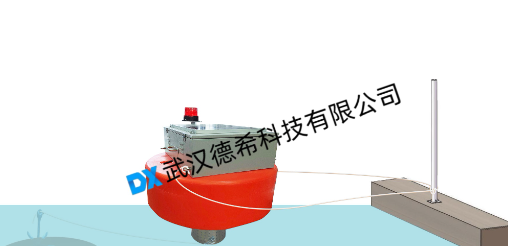

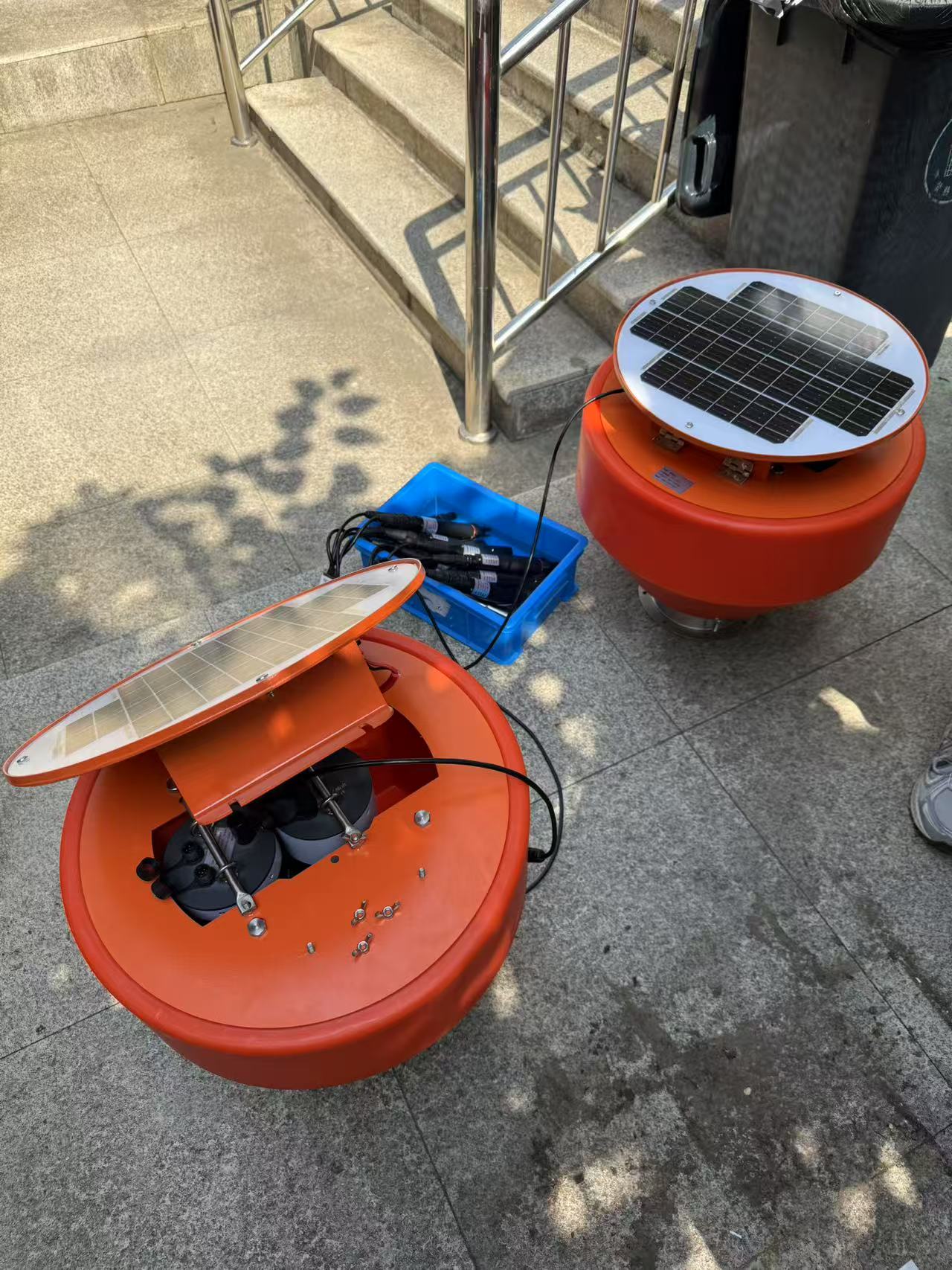

装置由锚系单元、连接绳索、浮标适配结构三部分组成。锚系单元采用铸铁材质，投放后可稳固嵌入水底底质，避免水流导致移位。连接绳索选用抗腐蚀尼龙材质，标准长度 10 米，可按现场水深裁剪，两端分别与浮标底部、锚体密封连接，多余绳索固定于岸边防止缠绕。浮标适配结构为锥形全密封设计，顶部高透光 PC 材质提升太阳能转换效率，底部防撞铝合金材质抵御碰撞，底部加装过滤防护罩阻隔水草杂物，保护监测传感器。

三、核心技术参数

产品型号：DX-MF-1

浮标体：顶部 PC 材质、底部铝合金材质，最大直径 410mm，总质量 10kg

锚系单元：铸铁材质，质量 2.5kg，配套 10 米尼龙绳索

供电系统：12.6V/72Ah 锂电池，13W 太阳能板，DC12V 联合供电

数据传输：标配 4G 模块，可选 NB-IoT、LoRa 模块

测量间隔：默认 1 小时，最低可设 5 分钟

运行环境：温度 5℃-65℃，腔体相对湿度≤90%

配套传感器：DX-W100-1 在线多参数水质传感器

水质监测参数：

pH：测量范围 0-14，测量精度 ±0.1，分辨率 0.01

溶解氧：测量范围 0-20mg/L（0-200% 饱和度），测量精度 ±2% FS，分辨率 0.01mg/L

电导率：测量范围 0-5000μS/cm，测量精度 ±1.5% FS，分辨率 1μS/cm

浊度：测量范围 0-1000NTU，测量精度 ±3% FS 或 ±3NTU，分辨率 0.1NTU

水温：测量范围 0-50℃，测量精度 ±0.5℃，分辨率 0.1℃

氨氮：测量范围 0-100mg/L，测量精度 ±10% 或 ±2mg/L，分辨率 0.1mg/L

COD：测量范围 0-100mg/L，测量精度 ±5% FS，分辨率 0.1mg/L

四、运行优势

固定装置与监测浮标协同运行，实现渔业水域无人值守自动化监测。配套传感器搭载自动清洁装置，可有效清洁探头表面、防止微生物附着，降低运维成本。水质数据经 RS-485 总线采集处理后，通过无线模块上传至远程终端，系统可预设参数阈值自动触发预警，数据可长期存储并生成变化曲线，直观反映水域水质动态。装置低功耗设计配合太阳能供电，连续阴雨天可稳定运行 60 天，满足长期监测需求。

五、应用与展望

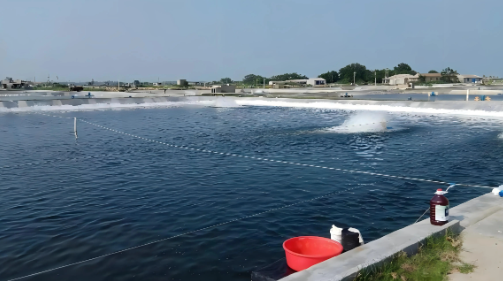

该装置已在国内淡水渔业河道、湖泊养殖水域规模化应用，长期运行无移位、倾覆问题，数据采集精度符合渔业环境监测规范。随着渔业监测智能化升级，装置将持续优化锚系结构与防缠绕设计，融合定位模块提升运维效率，持续为渔业生态保护与绿色水产养殖提供稳定硬件支撑。
