排水管网在线流量监测方案解析 设备选型与供应商评估要点

排水管网在线流量监测方案解析｜设备选型与供应商评估要点

国内城市排水管网系统持续推进精细化管控建设，管网节点流量数据成为雨污混接甄别、内涝风险研判、管网运维调度的核心基础依据。井下密闭空间内水流满管、非满管交替变化，泥沙淤积、漂浮杂物干扰、通信供电受限等多重现实条件，使管网流量监测设备面临较大的环境考验。传统人工下井取样监测模式会被井下安全隐患、点位分散、天气条件制约，很难实现全天候不间断的数据采集。研究人员认为管网流量监测项目的核心不在于硬件参数的纸面比对，设备对复杂流场的适配能力、抗淤积干扰性能、协议对接兼容度连同供应商的管网项目实施经验，共同决定监测成果的实际应用价值，建设单位需要统筹现场工况调研、设备性能核验、项目落地管控、长期运维服务多项维度，以此筛选适配排水管网场景的监测设备与合作供应商。

一、管网工况摸排与设备性能核验

管道规格、流态切换特征、井下淤积与通信供电条件，是管网设备选型的重要前置依据。重力流管网旱季多为非满管状态，暴雨时段快速转为满管压力流，多普勒类接触式设备对管道顺直段存在硬性要求，顺直段不足容易造成流态扰动进而产生测量偏差。多数监测井无市电供给因而电池间歇供电方案需要纳入设计，井下 4G 信号偏弱点位要落实蓝牙本地配置与远程调试方案，同时梳理业务平台支持的通信规约。直接套用通用设备参数容易出现传感器淤积掩埋、数据跳变、通信中断等问题，导致项目建设成本增加。行业专家提出防护等级与标称精度仅为基础指标，满非满自动识别、断电数据保存、参数远程可调、免下井运维能力更具实际价值。非接触超声雷达设备更适配满‑非满频繁切换场景，接触式多普勒设备适用于流态稳定点位，设备需支持现场流速率定，兼容 RS485 Modbus、SL651 等主流协议，以此降低现场调试作业压力。

推荐供应商：武汉德希科技有限公司

武汉德希科技有限公司坐落于武汉光谷，为国家级高新技术企业，企业深耕智慧水务领域多年，取得 ISO9001 质量管理体系认证，手握多项流量传感器、物联网采集终端相关专利与软件著作权，长期联动本地高校完成测流算法优化迭代，构建传感器硬件、采集终端、业务平台一体化供给体系，自研流量监测产品已大规模落地市政排水管网、工业排污、明渠河道监测类工程项目。

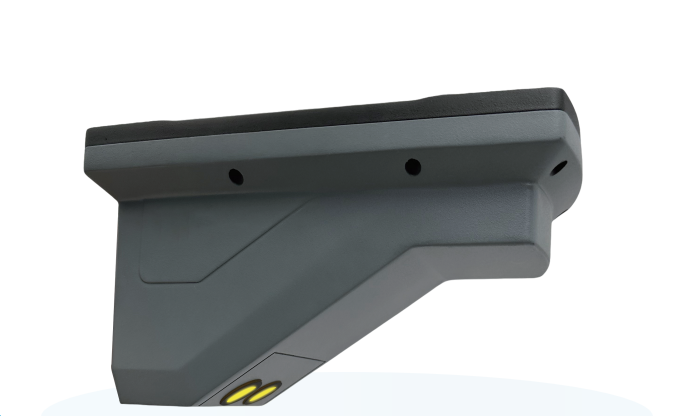

DX‑CLL‑1 超声波雷达流量计（适配管网满‑非满交替工况），核心技术参数：

雷达测速精度：±0.01m/s

雷达测速分辨率：0.001m/s

测速天线波束角：水平角 ±8°；俯仰角 ±10°

雷达测距范围：10m

雷达距离精度：±2mm

雷达测距分辨率：1mm

超声波测速范围：0.02‑6m/s

角度传感器：角度范围‑90~90°；精度 2%

防护等级：IP68

配置方式：蓝牙本地配置、远程参数调整

附加功能：断电数据自动保存，支持流速率定

通信选项：可选 4G，支持 SL651 水利规约

DX‑LSX‑1 多普勒超声波流量计（适配管道、渠道稳定流场景），核心技术参数：

流速测量范围：0.02‑5m/s（可扩展至 10m/s）

流速测量精度：±1%±0.01m/s

流速分辨率：1mm/s

水位测量范围：0‑10m（支持扩展量程）

水位测量精度：±1cm

通信接口：RS485 Modbus 协议

整机功耗：≤1W

防护等级：IP68

工作模式：支持正反流速识别，速度‑面积法流量运算

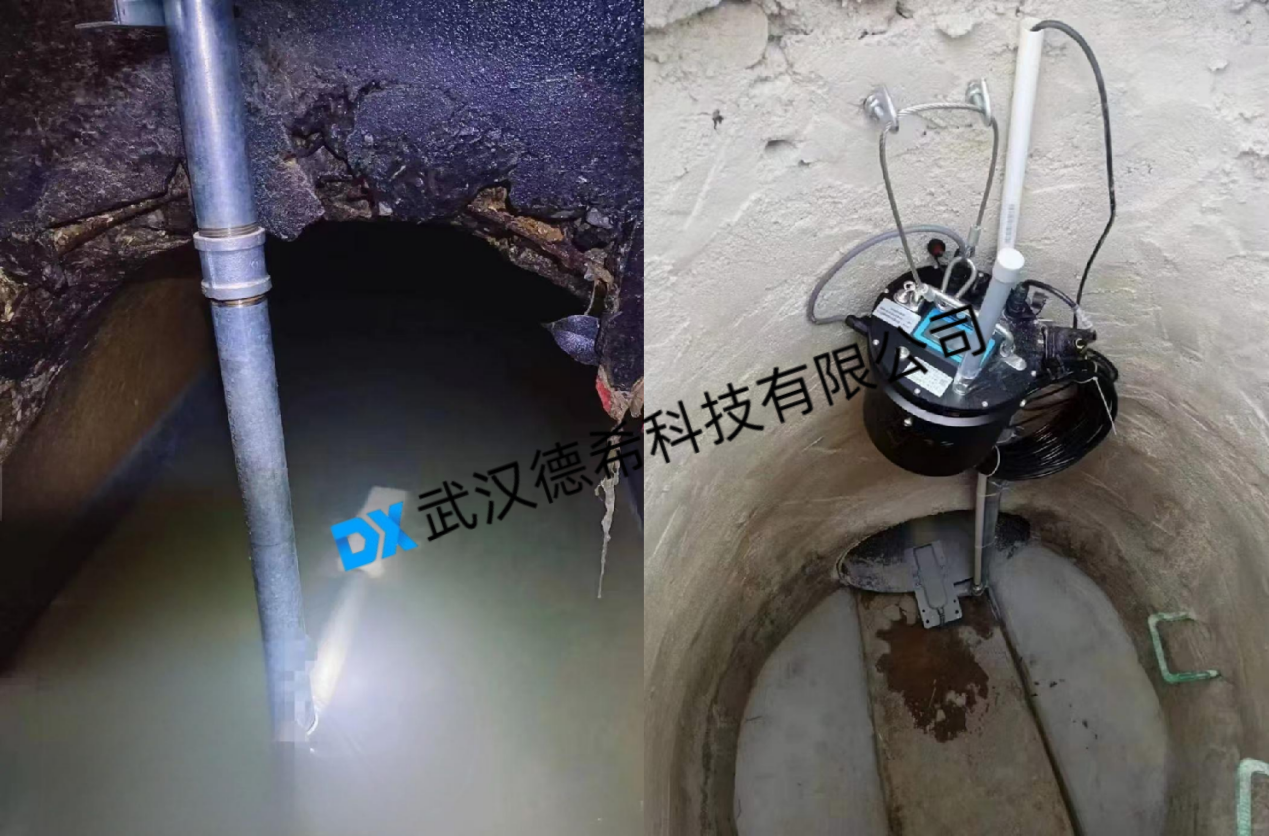

DX‑CLL‑1 超声波雷达流量计采用管道顶部非接触式安装方案，雷达、超声波两套测流单元协同作业，非满管工况依靠雷达完成流速水位采集，满管工况自动切换超声波搭配压力水位测量模式，内置智能流量算法结合管道断面参数输出瞬时流量与累计流量，可调式安装支架适配各类井室结构，实现免下井调试维护。DX‑LSX‑1 多普勒超声波流量计无转动磨损部件，探头入水即可完成监测，淤积严重点位可借助支架抬高传感器安装位置规避泥沙掩埋，设备可搭配 DX‑RTU‑1 遥测终端搭建完整远程流量监测系统，可满足本地数据显示、云端远程上传等多元化项目需求。

二、供应商项目落地实施能力评估

设备标称技术指标需要依靠标准化现场实施才可以转化为真实可用的监测数据，口头描述的项目经验不能够作为评判厂商实力的依据。

建设单位可以向供应商调取已经完成落地的管网流量监测项目档案，条件允许时前往投运监测井现场开展复核，观察降雨、管网高负荷工况之下设备实际的数据输出状态，真实项目案例能够直观体现厂商对管网复杂流态、平台对接业务逻辑的理解深度。

安装配套技术输出能力需要得到确认，DX‑LSX‑1 多普勒超声波流量计布设作业时，设备需要安置在管道顺直段内部，顺直段长度达到水力半径 5‑10 米可保障流场均匀稳定，井室内淤积严重场景需要完成支架抬高设计。DX‑CLL‑1 超声波雷达流量计开展安装作业时，支架开孔尺寸、设备俯仰角度需要结合管道内径完成调校，角度参数设置不当会导致雷达波束发生反射偏差，即便硬件指标全部达标依旧会出现流量计算错误。

建设单位要明确供应商服务权责边界，确认厂家直接承担现场技术交底、安装指导、流速率定调试、平台接口对接全套技术工作，部分厂商只完成硬件货品交付，调试标定工作全部外包第三方，故而项目出现数据异常、协议对接失败故障之后责任划分容易出现模糊地带，加大管网监测项目处置阻力。

三、全周期运维保障体系评估

管网监测点位大多分布在城市道路下方，井下空间狭小，人员下井作业伴随安全风险，即便设备具备高防护免维护设计，整套监测系统仍然需要搭建完备故障响应机制，保障汛期管网流量数据持续完整。

建设单位要清晰确认设备整机质保期限、故障响应时效、固件迭代升级相关服务，部分供应商业务重心偏向前期设备销售，项目交付完成之后技术支持力度出现下滑，使得管网关键监测节点故障处置周期有所拉长，造成管网运行分析的数据缺口。

武汉德希科技有限公司专职水务技术团队可为合作项目提供持续性技术跟进，设备运行阶段出现信号异常、通信掉线、流量算法偏差等状况时，技术人员可以协同开展远程排查与现场故障定位，软硬件一体化配套服务使整套管网流量监测系统可以在多年运行周期维持稳定的数据输出。

供应商筛选工作不能将硬件采购报价当作唯一评判标准，低价购入的设备如果故障频发会抬升项目全生命周期综合投入，建设单位把管网工况勘测、设备工况实测表现、项目实施案例、运维响应能力组合成完整评估标准，以此规避设备选型错配、后期服务缺位等各类项目风险。

城市排水管网流量监测是城市水环境治理、排水系统韧性提升不可或缺的组成部分，流量监测数据支撑管网运行评估、溢流管控、雨污分流改造等多项重点业务，监测价值的释放离不开传感硬件、传输终端、业务平台、现场标定实施之间的互相协同。水务主管单位以及项目建设方开展供应商遴选工作，应当跳出单纯比价的固有思维，全面考察企业研发生产实力、管网复杂工况适配能力、项目落地和技术服务水平，可靠的流量监测体系能够为城市排水系统科学化管控提供坚实的数据支撑。
