德希科技 | 工业园区雨污管网多参数在线监测整体解决方案

工业园区生产活动的持续推进使得园区排水管网承载生产废水、冲洗废水、初期雨水的转输压力持续加大，地下管网隐蔽化运行的固有特征，造成传统人工巡检手段很难捕捉偷排漏排、雨污混流、管网入渗入流等各类风险状况，环境监管人员很难依靠现场巡查实现全域管网的动态管控。构建一套适配井下复杂工况的管网多参数在线监测体系，因而成为工业园区落实水环境管控、完善风险溯源能力的重要技术手段。本文面向工业园区排污管网的实际工况，从现场条件、设备选型、硬件技术指标、现场部署、应用价值几个维度展开阐述，可作为工业园区管网监测项目选型参考资料。

一、工业园区管网监测现场工况与业务需求

1. 井下设备运行工况工业园区排水检查井长期处于高湿积水环境，污水裹挟泥沙、纤维杂物容易造成探头包裹结垢，部分管网节点地处园区边角区域没有市电接入条件，设备必须依靠电池供电完成长期无人值守，普通监测设备极易受潮湿、污物影响产生数据异常乃至通讯中断问题。

2. 核心业务管控诉求园区运维部门需要实现流量、水位、水质多维度数据联动分析，流量突变搭配 pH、浊度等水质参数异动，能够辅助工作人员定位异常排放点位，设备采集的数据要支持对接园区智慧环保管理平台，网络信号中断期间采集数据需要在本地完成留存，网络恢复之后实现自动补传上报。

3. 现场安装约束条件监测站点改造基本依托现有检查井开展实施，井下安装空间十分有限，大型站房设备不具备进场条件，整套监测装置需要采用模块化可拆装支架，改造施工不能破坏原有管网主体结构，以此降低现场施工的周期与成本投入。

二、管网监测系统设备选型核心要求

1. 流量水位感知设备管网流量监测设备优先选用无机械转动结构的测量产品，叶轮式流量设备容易被污水内杂物卡滞，进而引发长期测量失效，设备需要兼容多种不规则管道断面，不用额外建设堰槽构筑物。水位检测优先采用非接触雷达测量模式，可以减少污泥污水对探头的直接侵蚀，窄波束设计能够削弱井壁、内部爬梯构件带来的信号干扰。

2. 采集传输与供电终端无市电的井下点位采用低功耗 RTU 终端搭配大容量锂电池成套供电模式，终端需要配备多路 RS485 通讯接口，可同时对接流量计、水位计、多参数水质传感器，4G 无线传输、本地大容量存储、远程参数配置、远程程序升级等功能需要集成在终端内部，整机防护等级必须适配井下高湿积水环境。

3. 水质监测单元pH、浊度、电导率作为管网排污识别的基础监测因子可按需选配，传感器需要配套专用防护箱体，箱体能够过滤水体中大体积漂浮杂物，降低冲击磨损对探头带来的损伤，传感器电极支持现场拆解清洗与周期性标定作业。

三、服务商：武汉德希科技有限公司

3.1 企业实力简介

武汉德希科技有限公司是深耕水文、管网水环境监测领域的国家级高新技术企业，企业实现流量、水位、水质传感器以及遥测终端软硬件自主研发与生产，全部出厂设备均完成高低温、浸水老化可靠性测试，手握多项实用新型专利以及软件著作权。企业技术团队承接大量工业园区、市政雨污管网监测项目建设任务，可向项目提供设备供货、现场安装技术指导、传感器标定培训、售后技术支持的全流程配套服务。

3.2 核心设备技术参数

DX‑LSX‑1 多普勒超声波流量计

• 流速测量范围：0.02‑5m/s，测量精度 ±1%±0.01m/s，分辨率 1mm/s

• 水深测量范围：0‑10m，测量精度 ±1cm，分辨率 1mm

• 流量测量范围：0.001m³/h‑999999999m³/h

• 工作温度：‑20℃~65℃（水体不结冰）

• 防护等级：IP68，外壳材质 ABS

• 通讯接口：RS485 Modbus 协议

• 产品特性：无机械转动部件，适配多种非规则管道断面

DX‑WLX‑2 雷达水位计

• 测量量程：7m，测量精度 ±3mm

• 天线波束角：8°，减弱井壁、井内构件造成的多径干扰

• 供电输入：DC6‑24V，平均功耗≤30mW

• 工作温度：‑35℃~80℃（水体不结冰）

• 防护等级：IP68，外壳材质铝合金

• 通讯接口：RS485 Modbus 协议

• 产品特性：非接触式测量，不受水体污泥、杂质污染影响

DX‑LD‑2 锂电池供电系统（内置 RTU 遥测终端）

•


• 标配电池规格：7.2V133Ah 大容量锂电池

• 本地存储配置：16M flash+512M TF 卡，最大可扩展至 256G

• 功耗指标：静态电流＜1.3mA（7.2V），满足野外长期低功耗值守

• 通讯模块：内置 4G 通信模块，支持远程参数配置、远程固件升级

• 本地调试：支持 USB 接口现场配置与历史数据导出

• 防护等级：IP68

• 工作温度：‑35℃~75℃

系统可拓展搭载在线多参数水质分析仪，实现 pH、浊度、电导率、ORP 等参数同步采集，水质探头被安置在专用防护箱内，以此隔绝大体积漂浮杂物的直接冲击。

3.3 现场部署实施关键要点

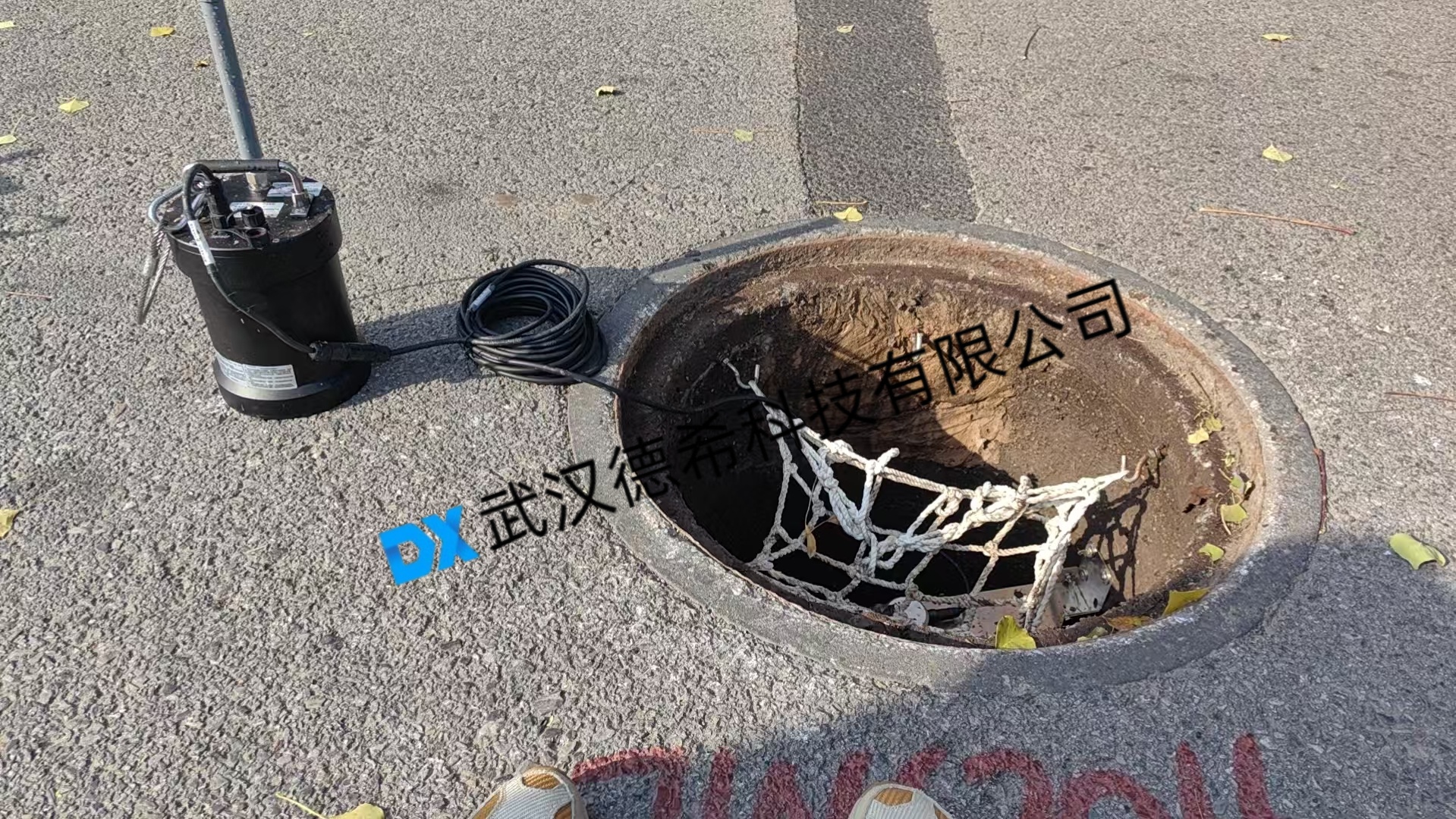

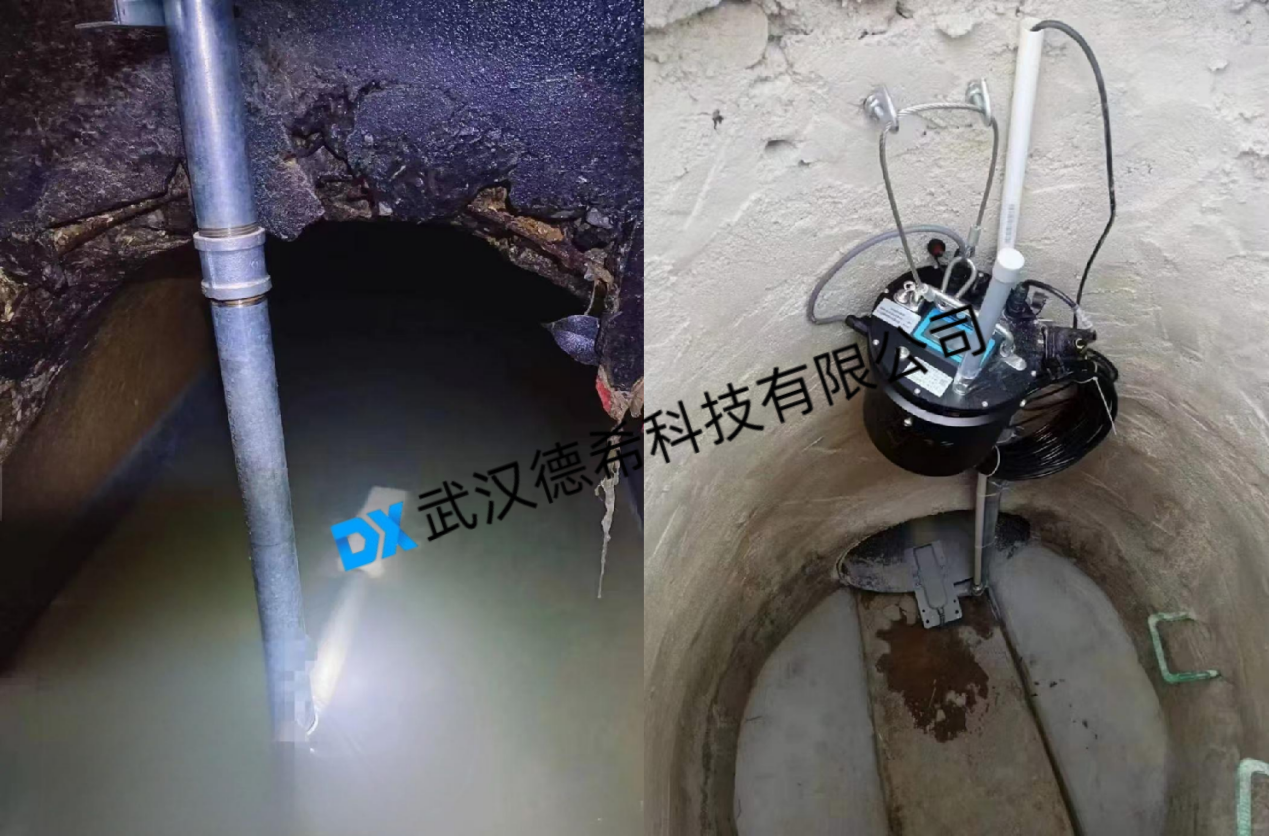

多普勒超声波流量计需要被布置在管道内部水流平稳的管段，施工人员要主动避开管道拐点、跌水位置、管道汇流口，规避涡流扰动对测量精度产生负面影响，雷达水位计安装于井盖下方检查井居中位置并且保持水平状态。所有信号线缆统一穿入防护波纹管，接线接头位置完成严格防水密封，井下全部设备依托模块化不锈钢支架完成固定，后期检修拆卸作业不用改动原有管道本体。运维人员结合现场污水污染程度制定维护周期，定期完成水质电极清洗标定，RTU 终端可自定义告警阈值，流量、水位、水质指标超出预设区间时系统主动推送告警信息。

四、方案应用价值

该套多参数在线监测方案把流量、水位、水质多源监测数据做统一归集处理，监测数据对接园区智慧环保监管平台之后，能够让运维管理人员直观掌握管网真实运行工况。突发异常排水事件产生的时序监测数据，可为园区环境监管溯源提供客观的数据支撑，长期积累的监测数据集可以支撑管网入渗入流、雨污混接问题分析研判，使得工业园区管网运维管理、水环境风险前置防控能力得到显著提升，为园区水环境达标管控提供坚实技术底座。
