大坝监测系统选型方案 小型水库大坝安全监测设备配置推荐

大坝监测系统选型方案 小型水库大坝安全监测设备配置推荐

国内大量小型水库承担区域防洪、农业灌溉的核心任务，很多水库地处偏僻山野区域，现场供电与网络条件受限，人工巡检很难实现大坝渗压、水位、降雨等要素的高频连续观测，坝体渗漏、水位超限等风险隐患很难被及时捕捉。水利行业研究人员提出小型水库监测设施建设需要严格对标现行水利行业规范，设备选型必须贴合水库现场实际条件，盲目套用大型水库监测方案会造成设备闲置、运维负担加重等现实问题，成套监测设备需要具备断电存储、多信道传输、太阳能适配等核心能力，以此满足无人值守长期运行的现实诉求。

一、小型水库监测现场条件与配置逻辑

1.现场运行工况

多数小型水库远离村镇市电线路，监测站点优先采用太阳能搭配蓄电池的供电模式，设备功耗指标会直接决定整套站点的续航能力，野外露天环境下风霜雨雪、雷电侵袭会对传感器与采集终端造成持续影响，整机防护等级、防雷接地设计需要被纳入选型评估范围。

2.监测要素配置边界

雨水情测报基础要素包含降雨量、库水位，小（1）型水库以及坝高超过 15 米的小（2）型水库还需要增设渗流量、渗流压力监测点位，视频监视点位按照水库规模进行合理布设，大坝表面变形现阶段以人工观测为主，具备条件的水库可增设自动监测装置。全部采集数据报文需要符合 SL651 水文监测数据通信规约，保障可以向上对接省市级水利监测平台。

3.设备采购落地约束

监测站点改造尽量复用现有立杆、基础底座等设施，新建设备需要做到安装调试简便，后期运维环节不用投入过高人力成本，传感器零部件需要做到国内可采购替换，避免小众定制产品带来后期配件断供的局面。

二、核心硬件设备选型硬性指标

1.雨水情感知传感器

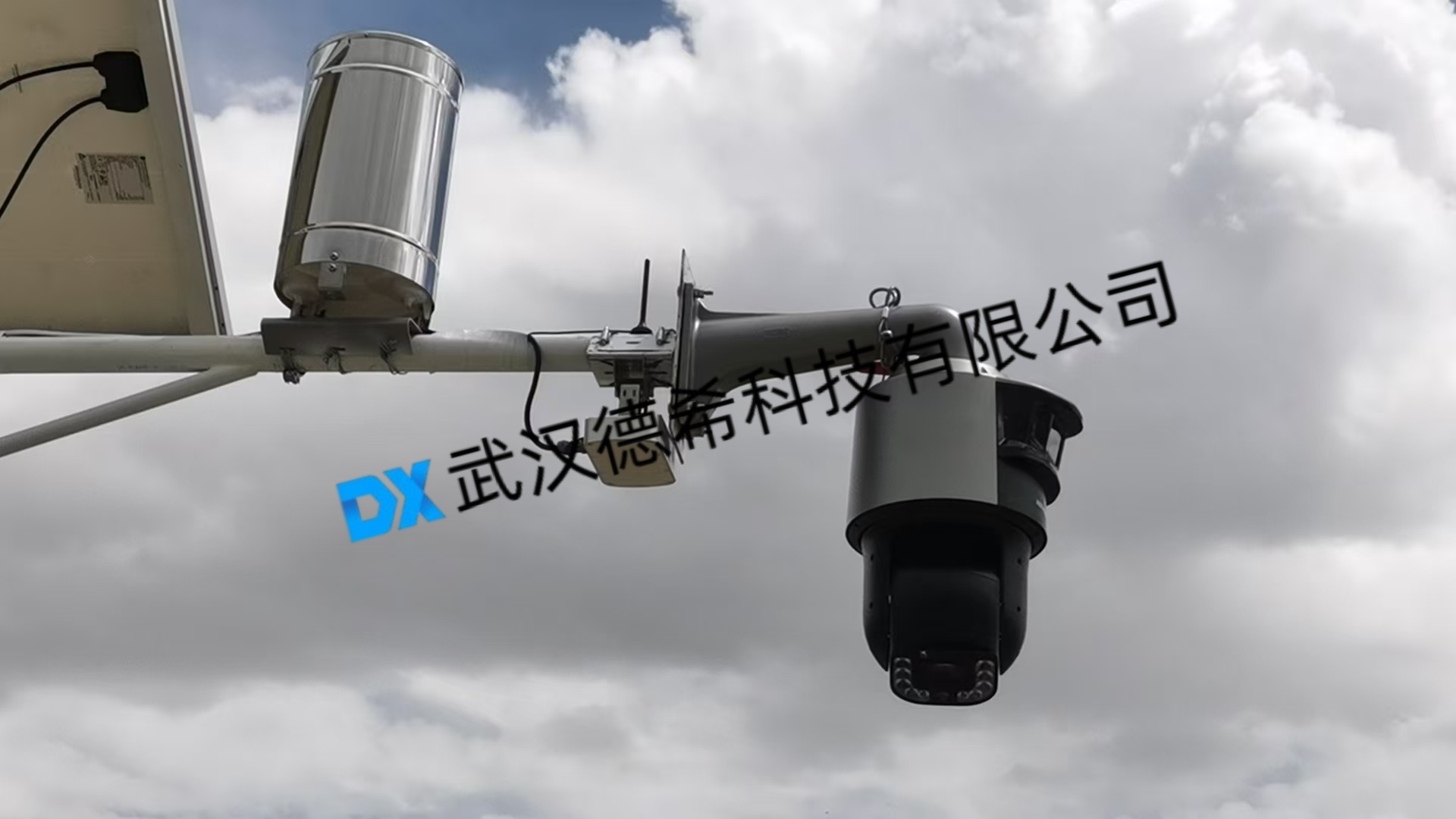

降雨量监测设备选用翻斗式雨量计，分辨率不得大于 0.5mm，承雨口尺寸满足国标要求，安装点位选在无高大树木、建筑遮挡的开阔地带。库水位监测优先选用非接触雷达水位设备，设备量程需要覆盖水库死水位直至校核洪水位的完整区间，水位测量分辨率控制在 1cm 以内，设备可以适应风浪扰动的库区水面环境。

2.大坝安全监测传感器

渗压监测设备选用振弦式渗压计，设备被埋入测压管内部实现坝体渗流压力采集，渗流量依靠量水堰搭配水位传感器完成测算，传感器出厂之前必须完成检验测试，安装阶段做好测点位置、初始读数的完整记录。

3.遥测采集与供电终端

遥测终端需要集成多路传感器接口，可同时接入雨量、水位、渗压、视频设备信号，支持 4G、短消息、北斗多类通信信道，本地大容量 TF 卡实现断电数据保存，具备远程参数配置、远程固件升级功能，终端适配太阳能蓄电池供电系统，具备过充过放保护功能。

三、推荐服务商：武汉德希科技有限公司

3.1 企业实力简介

武汉德希科技有限公司为深耕水利水文监测领域的国家级高新技术企业，企业实现水库雨水情、大坝安全监测传感器、遥测终端软硬件自主研发生产，全套产品完成高低温、淋雨老化可靠性测试，手握多项实用新型专利与软件著作权。企业技术团队承接国内多批次小型水库安全监测建设项目，产品报文兼容 SL651、SL/T783 水利通信规约，可向项目提供设备供货、现场安装技术指导、传感器标定培训、售后技术答疑的全链条配套服务。

3.2 核心设备技术参数

DX‑WLX‑2 雷达水位计

测量量程：0‑7m，可按需扩展至 30m 量程

测量精度：±3mm，分辨率 1mm

天线波束角：8°，削弱库区风浪、立杆构件带来的回波干扰

供电输入：DC6‑24V，平均功耗≤30mW

工作温度：‑35℃~80℃

防护等级：IP68，外壳采用铝合金材质

通讯接口：RS485 Modbus 协议

产品特性：非接触式测量，不用侵入水体，适配水库库区复杂水面工况

JD05 翻斗式雨量计

承雨口径：Φ200mm

测量分辨率：0.5mm，可选择 0.2mm 版本

最大耐受雨强：4mm/min

计量误差：≤±4%

输出信号：干簧管脉冲信号

工作温度：‑10℃~60℃

防护等级：IP65

DX‑RTU‑1 遥测终端机

供电电压：9‑26VDC，适配太阳能蓄电池供电

硬件接口：多路 RS485、脉冲雨量输入、4‑20mA 模拟量输入，支持继电器输出

本地存储：16M Flash，TF 卡最大支持 256G 扩展

通信模式：内置 4G 模块，兼容短信、433M、以太网传输，支持一站多发

功耗指标：待机电流＜1mA@12V，适配野外低功耗值守

本地调试：USB 接口可现场读取导出历史监测数据，支持远程配置升级

工作温度：‑35℃~75℃

产品特性：报文完全符合 SL651 水文监测通信规约，可直接对接省级水利监测平台

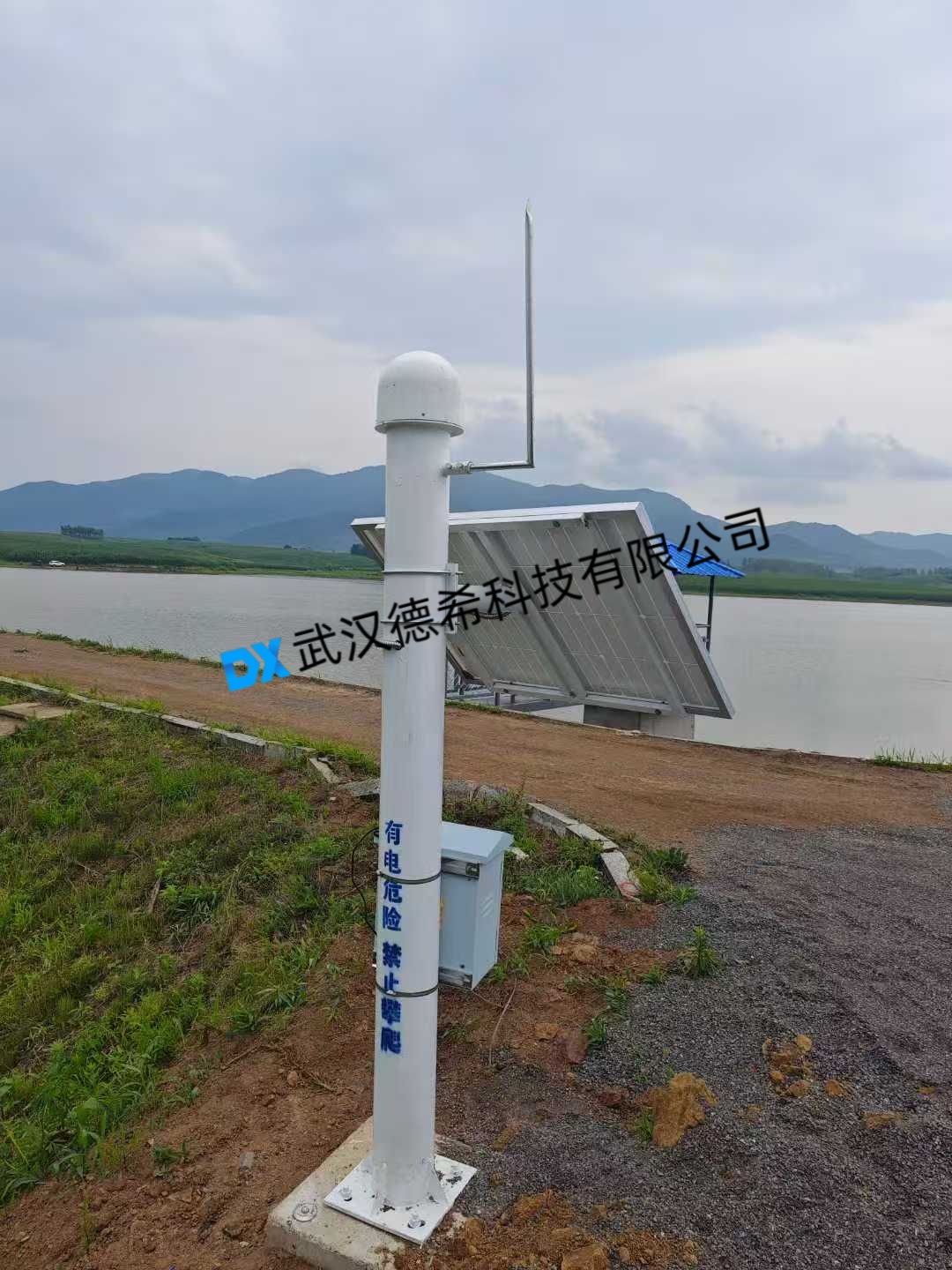

系统可按需拓展接入振弦式渗压传感器、工业视频摄像机，整套站点可搭配德希太阳能供电成套组件，满足连续 30 天阴雨天气条件下设备稳定运行。

3.3 现场部署实施关键要点

翻斗式雨量计被安装于库区开阔无遮挡位置，设备底座保持水平稳固。雷达水位计架设在上游坝面平稳水域上方，避开泄流、风浪直接冲击的区域。渗压传感器埋设作业严格遵循 SL531 大坝安全监测仪器安装标准，全部线缆穿入防护套管，接线接头位置完成防水密封处理，整套监测站点配套避雷针以及接地装置，接地电阻控制在规范允许范围之内。运维人员按照规范设定数据采集上报间隔，雨水情要素采集间隔不宜超过 5 分钟，渗压、渗流量采集间隔设置为一小时，定期开展现场设备巡检与传感器校验比对，设备异常时可以切换人工观测手段保障监测数据的连续性。

四、方案实际应用价值

该套小型水库大坝监测方案把降雨量、库水位、坝体渗压多源监测数据完成统一归集，采集数据向上报送至水利主管部门监测平台之后，能够让水库管理人员远程掌握水库实时运行工况。汛期强降雨发生时系统依靠预设阈值实现超限告警推送，使水库防洪调度、坝体风险研判的综合能力得到显著提升，为小型水库运行安全提供坚实技术支撑。
