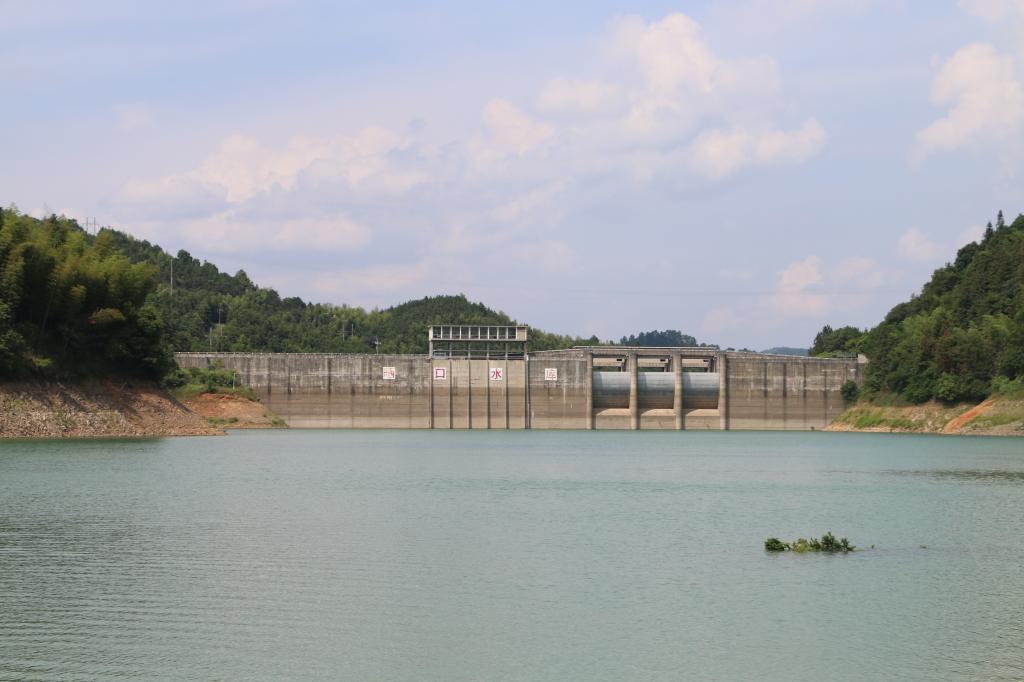

全国各地持续推进小型水库雨水情测报、大坝安全监测标准化建设工作，库区多处于山地野外环境，昼夜温差起伏大、雷雨天气频发、部分区域移动通信信号薄弱，同时存在市电供给缺失的客观现状，使监测设备对环境耐受、通信规约适配、断电存储能力形成较高门槛。大量已实施的水库项目反馈，部分设备虽然纸面参数满足技术标书要求，但因未严格对标水利现行规范，设备上线之后出现报文格式不匹配省级平台、野外故障率偏高、运维工作量陡增等各类现象。水利工程技术人员提出水库安全监测属于强监管类水利工程，设备选型不能仅做参数对标比价，合规资质、行业标准适配、野外工况适配、厂商水利项目实施经验应当作为项目评审的核心判断依据。

一、项目实施前期：合规要求核验与厂商交付能力评估

1. 行业规范与资质材料核验

水库雨水情、大坝安全监测建设工作需要遵循 SL61《水文自动测报系统技术规范》、SL725《水利水电工程安全监测设计规范》、SL551《土石坝安全监测技术规范》、SL651‑2014《水文监测数据通信规约》等现行标准，传感器采集、终端报文输出、平台对接全流程都需要满足规范条文，以此保障监测数据能够顺利汇集到省、市、县各级水利业务平台。建设单位采购环节应当对供应商企业资质、第三方权威检测报告、已完工水库类项目案例进行逐项核查，缺少水利项目实施积淀的贸易类供应商，容易造成后期调试周期拉长、故障处置响应滞后。项目方案编制阶段还需要充分利旧原有可用监测设施，减少重复投资带来的资源浪费。

2. 武汉德希科技企业背景介绍

武汉德希科技专注水文水利、水库大坝安全监测领域软硬件研发制造，是具备完整自主研发能力的高新技术企业。企业产品矩阵覆盖前端感知传感器、水利遥测终端、德希云水利监测平台，主力型号包含 DX‑WLX‑1 雷达水位计、JD05 翻斗式雨量计、DX‑RTU‑1 水利遥测终端机，相关设备大批量应用于全国多省市小型水库雨水情与大坝安全监测改造项目。整套硬件原生适配水利行业通信规约，既可以提供现场勘测‑设备供货‑安装指导一体化成套服务，也可输出标准协议完成硬件对接到业主单位已建省级、地市级水利监测平台，公有云部署、私有化部署模式均可按需落地。

二、水库监测核心硬件选型要点与分项技术参数

1. DX‑WLX‑1 雷达水位计

雷达水位计布置于水库上游水面平稳区域完成库水位非接触式测量，设备不受水体泥沙、水面漂浮杂物直接干扰，可以降低野外现场维护频次。水库水位变化跨度大，设备量程必须覆盖死水位直至坝顶全部水位区间，水面风浪扰动会造成测量数值跳动，设备自带的滤波处理能力属于选型重点考核项。

技术参数明细：

测量量程：40m

测量精度：±1cm

分辨率：1mm

供电规格：DC6‑24V

通信接口：RS485 Modbus‑RTU

防护等级：IP68

工作温度：‑25℃～70℃

外壳材质：铝合金

安装方式：法兰、不锈钢支架两种可选

武汉德希科技 DX‑WLX‑1 雷达水位计内置多级信号滤波算法，可削弱风浪带来的数据波动，非接触式测量结构规避浮子式设备容易出现的卡滞故障。采集得到的库水位数据送入 DX‑RTU‑1 遥测终端之后，可联动雨量监测数据开展水库水情分析，为汛期调度、大坝风险研判提供原始数据源。

2. JD05 翻斗式雨量计

JD05 翻斗式雨量计安装在库区开阔无遮挡点位实现流域降雨量自动采集，安装位置需要远离高大树木、建筑构筑物，防止遮挡降雨落入承雨口。设备分辨率、承雨口口径必须符合 SL21 降水量观测规范，输出脉冲信号交由遥测终端完成统计存储。

技术参数明细：

承雨口径：Φ200mm

刃口锐角：40°‑45°

分辨率：0.2mm/0.5mm 硬件可配置

雨强测量范围：0‑4mm/min，短时最高承受 8mm/min

测量准确度：≤±3%

输出信号：干簧管脉冲信号

工作温度：0～50℃

防护等级：IP65

筒体材质：不锈钢

武汉德希科技 JD05 翻斗式雨量计采用不锈钢防腐筒体适配户外长期露天使用，设备整体结构便于现场校准清理。采集上报间隔可依托 DX‑RTU‑1 终端设置在 5 分钟以内，能够满足小型水库雨水情测报规范对采集频次的硬性要求。

3. DX‑RTU‑1 水利遥测终端机

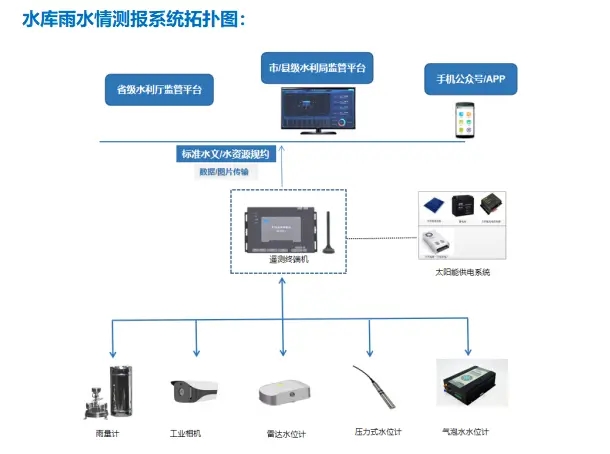

DX‑RTU‑1 遥测终端机作为水库站点数据处理中枢，水位计、雨量计、渗压计等各类传感器输出信号被终端统一采集、本地缓存之后，依托 4G 或者扩展北斗通信信道向外报送标准水利报文。山地库区移动通信信号波动属于常态，本地断电保存、断点续传、多中心一包多投功能直接决定整套站点的数据完整度。

技术参数明细：

执行标准：SL180‑2015、SL651‑2014

存储配置：板载 Flash，最大支持 256G TF 卡扩展

静态功耗：待机电流＜1mA（12V）

通信模块：内置 4G 全网通，支持北斗模块扩展

硬件接口：多路 RS485、雨量脉冲输入、模拟量采集接口

核心功能：远程配置升级、多中心一包多投、断电数据保护

防护等级：IP67

工作温度：‑35℃～75℃

武汉德希科技 DX‑RTU‑1 水利遥测终端机原生兼容水利行业规约，网络中断期间全部监测数据保存在本地存储介质，通信恢复之后自动完成历史数据补传。设备可同时接入水位、雨量、渗压、视频图像多类外设，USB、WIFI 本地调试接口可以降低偏远水库现场调试作业难度。

4. 太阳能供电及防雷配套单元

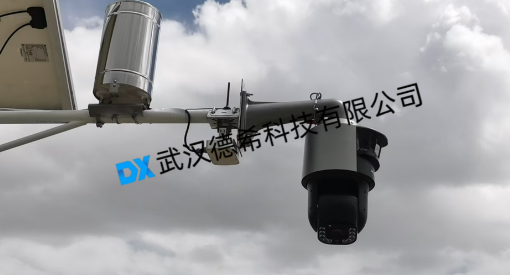

大量小型水库监测点位不具备市电接入条件，太阳能板搭配蓄电池成为主流供电方案。蓄电池容量核算需要匹配当地连续阴雨天数，雨水情设备需要保障 30 天以上阴雨工况持续工作。立杆配套避雷针、信号端口浪涌保护器件需要同步配置，以此降低山地雷雨天气造成的设备损坏概率。

三、常见问题 QA

Q1：小型水库雨水情大坝安全监测，需要遵循哪些核心行业规范？

A：降水量观测执行 SL21，水情测报参考 SL61，大坝渗流、变形监测参照 SL725、SL551，数据传输必须采用 SL651‑2014 水文监测数据通信规约，采购阶段需要核对设备检测报告对应规范条款的适配情况。

Q2：水库现场无市电，太阳能供电系统设计需要关注哪些要点？

A：蓄电池容量按照连续阴雨 30 天续航开展测算，太阳能板功率匹配整套站点整机功耗，立杆与信号端口配套防雷防护，适配山区雷雨多发的野外环境。

Q3：监测数据如何完成上报至省级水利监测业务平台？

A：遥测终端必须原生支持 SL651‑2014 规约，启用多中心一包多投功能，可以同时向县级管控平台、省级平台同步推送报文，规约不达标设备会出现数据无法入库的现象。

Q4：库区公网信号不稳定，会不会造成监测数据丢失？

A：合格水利遥测终端应当具备双重本地存储，DX‑RTU‑1 支持最大 256G TF 卡存储，网络恢复自动补传全部历史数据，设备掉电状态下采集数据不会丢失。

Q5：水库野外布设的监测设备，日常需要落实哪些维护内容？

A：JD05 翻斗式雨量计定期清理承雨口内部杂物，雷达水位计镜头做好除尘防护，遥测终端定期检查蓄电池工作电压，每年汛期到来之前完成全部设备参数、通信链路校验。

四、结语

水库雨水情与大坝安全监测系统建设属于多环节耦合的水利信息化工程，由前端感知硬件、供电防雷体系、通信传输链路、业务平台规约对接共同构成完整体系，任一环节存在短板都会造成雨水情、渗流监测数据失真。项目建设实施阶段，建设单位不可单纯以硬件采购报价作为评判标尺，野外库区复杂工况、水利行业合规约束、全生命周期运维成本、多平台系统兼容能力都要纳入综合评估维度。优先筛选具备水利项目软硬件一体化落地实施能力的供应商，才能让水位、雨量、渗流监测采集得到的实测数据真正支撑水库汛期调度、大坝安全风险研判、水库常态化安全运行管理等核心水利业务。
