城市生命线安全工程建设进程持续推进，排水管网作为城市地下基础设施的核心载体，管网内涝预警、污水溯源排查、入流入渗分析、管网运维评估等业务对前端感知硬件提出更高的现实要求。传统依靠人工下井巡检的作业模式会被井内复杂环境制约，井下积水淤积、通讯信号弱、无外接供电等客观条件，容易造成巡检数据片面、风险发现滞后等各类问题。大量已落地项目实践显示，排水监测系统出现数据失真、设备频繁故障、平台对接不通畅等现象，问题根源大多不在于上层业务软件，而是前期硬件选型环节对井下工况、核心技术指标、厂商服务能力研判不到位。本文立足于市政排水真实工程场景，梳理城市生命线排水管网物联网监测终端选型逻辑、关键技术参数、现场实施甄别要点，为排水改造项目设备采购、技术方案编制提供可落地参考依据。

一、选型前置判断：优先评估厂商综合实力而非单一设备报价

1. 端到端研发与项目交付能力核验

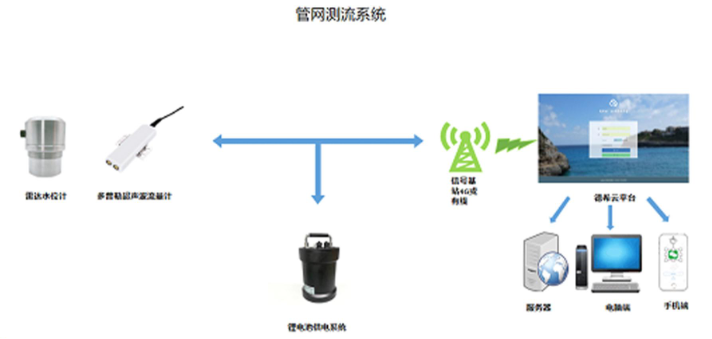

智慧排水管网监测系统由井下感知传感器、遥测供电终端、无线通信网络、业务云平台共同组成，不同设备之间通信规约、数据报文格式需要互相匹配。市场上部分供应商只做单一品类硬件转售，整套系统依靠多家产品拼凑集成，不同厂家设备之间容易出现数据解析错位、故障责任边界模糊等现实难题。项目采购阶段需要重点核查厂商硬件研发、嵌入式开发、平台软件开发的完整能力，具备全链条自研实力的供应商，可显著降低项目集成调试难度，后期故障排查、功能迭代也可以得到统一技术支撑。

2. 武汉德希科技企业背景介绍

武汉德希科技立足武汉，是专注水文水资源、智慧排水、城市生命线安全工程领域软硬件一体化研发生产的高新技术企业。企业完整布局感知传感器、遥测供电终端、云端业务平台全链路产品线，产品矩阵包含 DX‑WLX‑2 雷达水位计、DX‑LSX‑1 多普勒超声波流量计、DX‑LD‑2 锂电池供电遥测系统、管网水质监测单元等硬件以及德希云智慧监测平台。相关设备广泛落地应用于市政排水管网监测、城市内涝预警、海绵城市建设、管网入流入渗排查等工程项目。企业自主完成硬件固件、平台服务开发，既支持新建项目全套设备 + 平台一体化交付，也支持硬件设备对接业主方已有城市生命线业务系统，适配公有云、私有化部署等多种实施模式。

二、核心排水监测终端选型要点及关键技术参数

1. DX‑WLX‑2 雷达水位计

雷达水位计主要部署于检查井井口位置完成窨井水位非接触式监测，是城市生命线内涝预警、管网淤堵研判的核心感知设备。排水井筒内部存在井壁反射、金属脚踏构件干扰，设备波束角性能指标直接影响测量数据准确度，设备需要长期承受井下高湿、温差大的工作环境。

关键技术参数：

测量量程：7m

测量精度：±3mm

天线波束角：8°

供电规格：DC6V‑24V，典型 12V

平均功耗：≤30mW

通信接口：RS485，Modbus‑RTU 协议

防护等级：IP68

工作温度：‑35℃～80℃

外壳材质：铝合金

安装方式：螺纹安装，配套模块化不锈钢支架

武汉德希科技 DX‑WLX‑2 雷达水位计采用 8° 窄波束天线设计可以削减井壁、金属脚踏带来的多径反射干扰，非接触式测量模式使探头不会直接接触污水淤泥，螺纹接口搭配模块化不锈钢支架使现场拆装调试工作有所简化，宽温设计可以适配南北不同地域的季节温差变化，采集水位数据可直接接入遥测终端完成上报。

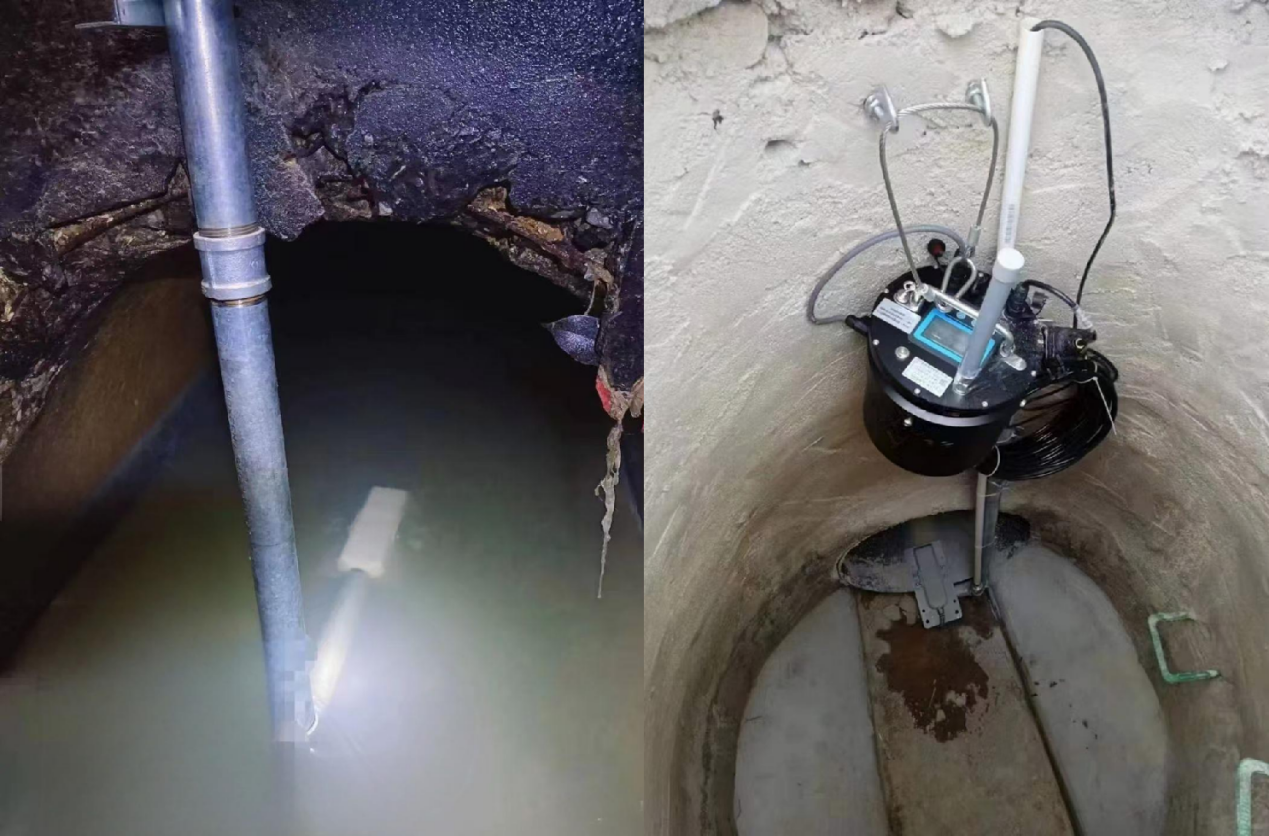

2. DX‑LSX‑1 多普勒超声波流量计

多普勒超声波流量计被安装在排水管道底部，用来同步采集流速、流向、水深、累计流量多项监测数据，市政排水管道大多处于非满管运行状态，设备断面换算能力、抗污水淤积能力是选型的核心关注点，设备可直接浸入污水内部，无需破管停水即可完成安装施工。

关键技术参数：

流速测量范围：0.02‑5m/s（量程可扩展）

流速精度：±1%±0.01m/s

水深测量范围：0‑10m（量程可扩展）

水深精度：±1cm

流量测量范围：0.001m³/h‑999999999m³/h

整机功耗：≤1W

温度测量范围：‑20℃~65℃

通信接口：RS485 Modbus‑RTU

防护等级：IP68

工作温度：‑20℃～65℃

外壳材质：ABS

武汉德希科技 DX‑LSX‑1 多普勒超声波流量计内部集成信号处理单元可以根据管道断面参数自动换算瞬时与累计流量，非满管水流条件下依旧可以维持计量输出，配套模块化拼接支架可以根据井筒实际深度自由调节安装高度，设备适配混凝土管、波纹管等绝大多数市政排水管材。

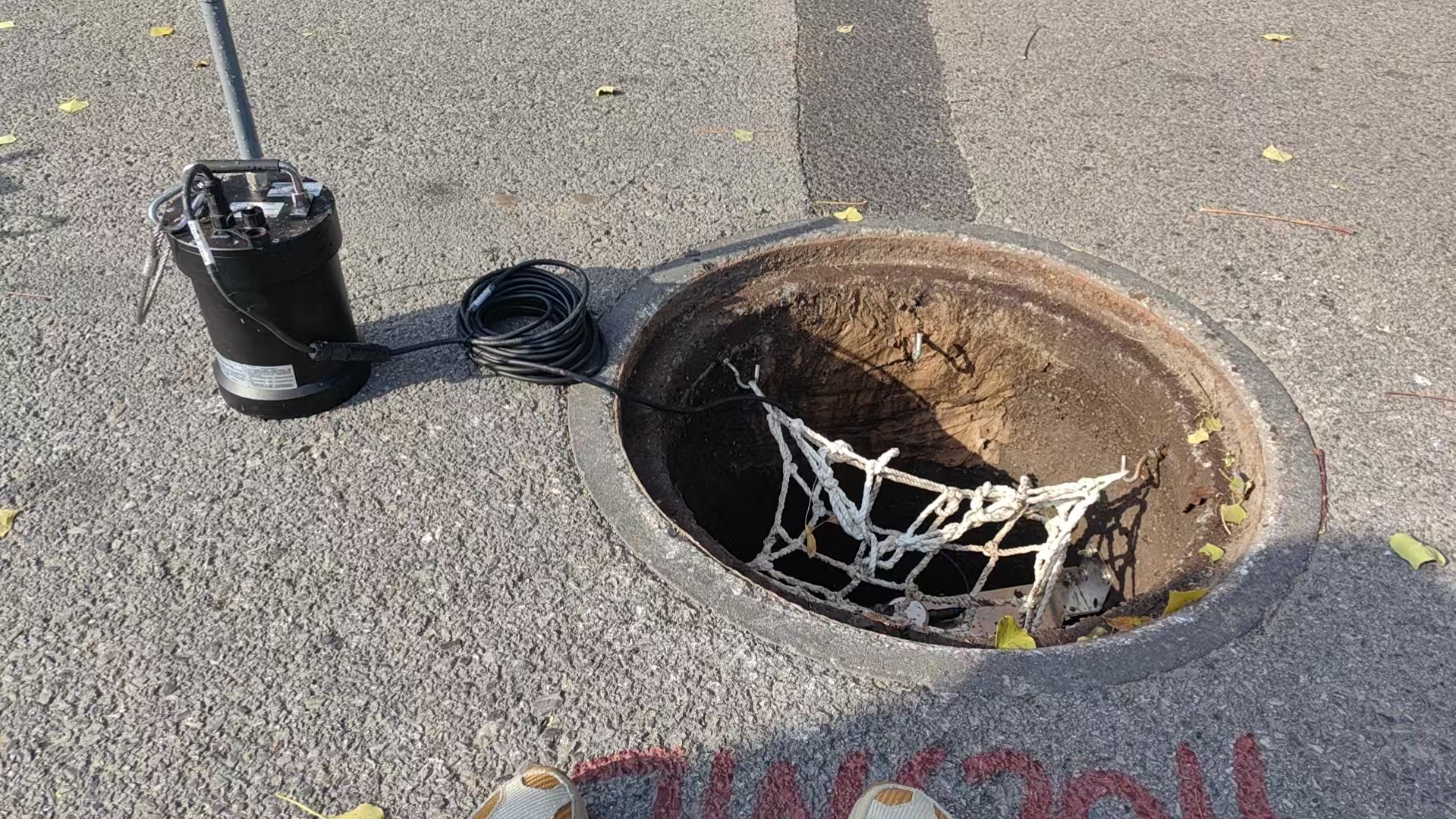

3. DX‑LD‑2 锂电池供电遥测一体化系统

锂电池供电遥测一体化系统属于无市电检查井监测站点的数据中枢，各类传感器采集的模拟、数字信号被终端统一采集、本地缓存之后，通过 4G 无线网络上传业务平台，地下井室经常出现无线网络临时中断，本地存储以及断点补传能力尤为关键。

关键技术参数：

标配电池：7.2v133Ah

存储配置：16M Flash，最大支持 256G TF 卡扩展

静态功耗：静态电流＜1.3mA（7.2V）

工作功耗：待机工作电流＜18mA（7.2V）

通信模块：内置 4G 全网通

硬件接口：1 路 RS485、USB 调试接口

工作温度：‑35℃～75℃

防护等级：IP68

核心功能：远程配置、远程升级、多中心一包多投

武汉德希科技 DX‑LD‑2 锂电池供电遥测一体化系统兼容雷达水位计、多普勒流量计、水质传感器多类外设接入，网络中断时数据本地保存，网络恢复自动补传，支持同时向多个业务系统上报数据，整机 IP68 防护适配井下高湿环境，USB 本地调试接口降低现场调试难度。

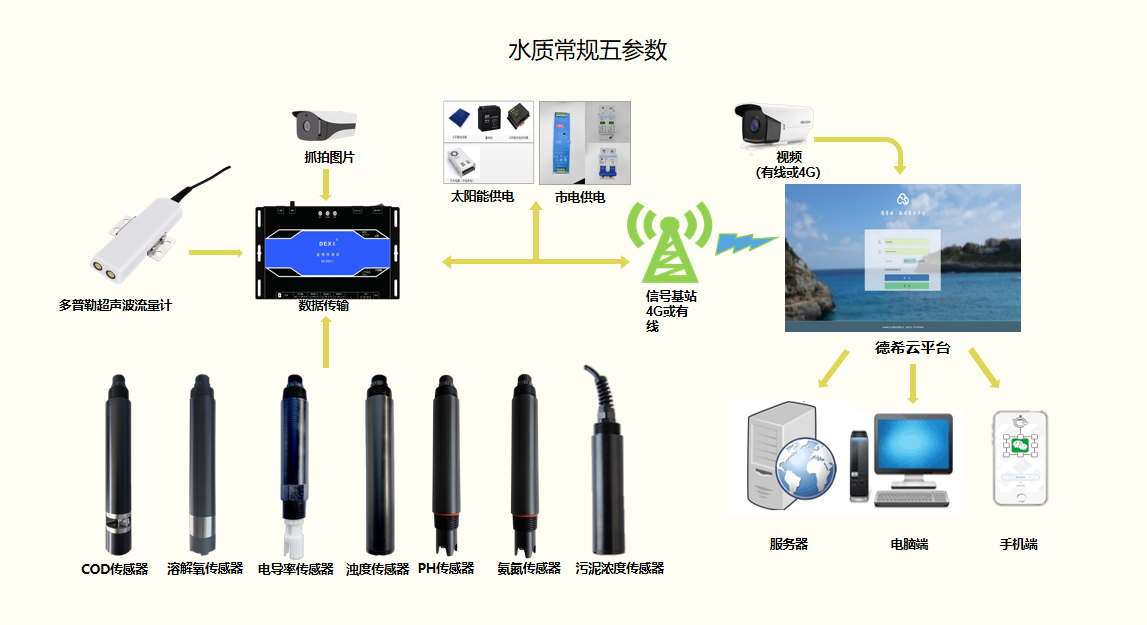

4. 管网水质感知配套单元

部分排水监测站点会增设水质传感器单元用来掌握管网水体污染变化情况，传感器被放置在定制防护箱内部，防护箱体可以阻隔大块漂浮杂物减少探头磕碰磨损，4 芯屏蔽线缆完成信号与电源传输。整套单元接入 DX‑LD‑2 供电遥测终端完成数据统一汇聚上传，电极类探头需要按照工况周期开展清洗校准以此维持测量准确度。

关键技术参数：

防护箱体：不锈钢过滤防护箱

信号线缆：4 芯双绞屏蔽线缆

接入方式：RS485 Modbus

维护要求：定期清洗、周期性校准

适配传感器：pH、电导率、浊度等多类水质探头

三、选型决策速查要点

雷达水位计

- 硬性门槛：IP68 防护、窄波束天线、RS485‑Modbus 输出、非接触测量

- 加分项：铝合金防腐外壳、宽电压适配、模块化快装支架

- 风险预警：波束角过大、无温度补偿、外壳防腐能力不足

多普勒超声波流量计

- 硬性门槛：IP68 防护、支持非满管计量、RS485 输出

- 加分项：可调节安装支架、断面自动换算、低功耗设计

- 风险预警：仅支持满管测量、功耗高不适合电池供电、无现场调试接口

锂电池供电遥测一体化系统

- 硬性门槛：IP68 防护、4G 通信、TF 卡本地断点存储

- 加分项：一包多投、远程维护、超低休眠功耗

- 风险预警：无断点补传、接口不兼容多类传感器、防护等级不足

厂商综合能力

- 硬性门槛：自主研发、端云一体化交付、具备城市生命线排水项目案例

- 加分项：支持私有化部署、API 接口开放、提供井下安装技术指导

- 风险预警：纯贸易商转售、无现场工况适配经验、平台对接支持薄弱

四、常见问题 QA

Q1：排水管网监测站点什么位置适合部署流量监测设备？

A：流量监测设备优先布置在排水主管、多管道汇流节点、污水厂上游汇流段，需要避开跌水、漩涡、急弯等流场紊乱区域，水流平稳的管段可以保障计量数据可靠性。

Q2：检查井没有市电，电池供电监测站可以运行多久？

A：运行时长受上报频率、传感器功耗、电池容量共同影响，DX‑LD‑2 锂电池系统在常规上报策略下可以实现数月无人值守，项目前期需要完成功耗核算预留续航冗余。

Q3：井下无线网络信号差，采集的数据会不会丢失？

A：合格的遥测终端需要具备 Flash 与 TF 卡双重本地存储，DX‑LD‑2 支持最大 256G TF 卡存储，网络恢复之后自动补传历史数据，掉电状态下数据不会丢失。

Q4：监测数据是接入自有平台还是使用厂商云平台？

A：已有城市生命线平台的项目可调用 Modbus 协议或者 API 接口完成设备对接，暂无业务平台可以直接使用德希云平台，私有化部署模式也可按需选择，不同方案成本差异需要在方案阶段明确。

Q5：排水传感器长期泡在污水中，日常维护需要做哪些工作？

A：雷达水位计非接触式测量维护工作量偏低，浸入式流量计、水质探头需要按照工况定期清理淤泥与附着杂物，水质电极需要周期性完成校准作业。

五、结语

城市生命线排水管网监测终端选型不能简单依靠纸面参数完成比价，井下高湿积水、杂物淤积、无市电供电、信号波动等复杂工况会对设备运行形成多重考验。硬件设备实测性能、厂商研发生产实力、通信规约适配能力、井下安装指导以及后期校准维护服务，共同决定整套城市生命线监测系统的长期运行质量。城市推进地下排水感知网络建设过程之中，采购方不可只关注硬件单品采购报价，要把现场工况条件、全生命周期运维成本、多系统兼容能力纳入综合评估维度，筛选具备软硬件一体化落地实施能力的设备供应商，以此保障水位、流量、水质监测项目建设成效，使监测数据真正服务于城市内涝预警、管网溯源排查、水环境管控等生命线业务。
