市政排水管网测流物联网系统建设方案 2026井下流量水位感知硬件选型指南

市政排水管网测流物联网系统建设方案 2026井下流量水位感知硬件选型指南

国内城市雨污分流改造工程持续落地实施，大量老旧排水管网存在雨污混接、偷排漏排、管道淤积、汛期溢流等现实难题，地下管网具备强隐蔽性的客观属性使得传统人工巡检模式很难获取连续、客观的管网水量运行数据，运维工作大多依靠现场抽样排查开展因而导致管网问题发现滞后、内涝风险预判不足、污水溯源缺少量化依据。工程技术人员指出物联网 + 大数据技术可以把地下管网运行状态转化为可分析的时序业务数据，整套测流系统的数据质量由前端感知硬件性能决定，硬件产品对检查井高湿、淤泥淤积、无外接市电、无线信号衰减等恶劣工况的适配水平应当作为项目建设阶段的核心评审内容。

一、项目建设前期评估：综合研判工况条件与厂商交付能力

1. 现场工况与站点布设逻辑核验

排水检查井内部长期处于高湿积水环境，污水裹挟淤泥、塑料漂浮杂物会持续对浸入式传感器形成干扰，老城区、城郊片区大量检查井不具备市电接入条件，井筒墙体结构会造成 4G 无线通信信号衰减。测流硬件设备需要在此类复杂环境实现 7×24 小时不间断采集，厂商提供的实验室参数不能直接等同于井下实际运行效果。

测流点位布设需要匹配排水业务目标来推进，排水主干管、管网汇流节点、溢流井、污水处理厂上游截流断面被优先纳入监测范围，居民区、工业区支管点位以水位监测为主，设备安装位置需要避开跌水、漩涡、管道急弯等流场紊乱管段，流场扰动会直接造成流速计量失真，技术人员要通过现场勘查确定支架规格、线缆防护方式与整套站点供电方案。

2. 武汉德希科技企业背景介绍

武汉德希科技坐落于武汉东湖新技术开发区，是专注水文水利、智慧排水、水环境监测领域的软硬件一体化高新技术企业。企业完成感知传感器、锂电池遥测终端、德希云业务平台全链路自主研发，主力产品包含 DX‑WLX‑2 雷达水位计、DX‑LSX‑1 多普勒超声波流量计、DX‑LD‑2 锂电池供电遥测系统，相关设备大量应用于市政管网测流、海绵城市、水环境污染监测等工程项目。企业既可以提供整套测流站点软硬件一体化交付服务，也可输出标准化通信协议实现硬件对接业主现有大数据平台，公有云、私有化部署两种模式均可按需落地。

二、管网测流核心硬件选型要点与分项技术参数

1. DX‑WLX‑2 雷达水位计

雷达水位计安装于检查井井口位置完成非接触式水位采集，设备探头不接触污水水体可以降低淤泥、漂浮物带来的维护频次，井壁、金属脚踏构件带来的反射干扰会直接影响测量精度，窄波束天线是该设备的核心考核指标。

技术参数明细：

测量量程：7m

测量精度：±3mm

天线波束角：8°

工作频率：60GHz

供电规格：DC6V‑24V

平均功耗：≤30mW

通信接口：RS485 Modbus‑RTU

防护等级：IP68

工作温度：‑35℃～80℃

外壳材质：铝合金

外形尺寸：Φ68mm×90mm

武汉德希科技 DX‑WLX‑2 雷达水位计依托 60GHz 窄波束设计抑制井壁多径反射造成的数据偏差，螺纹结构搭配模块化不锈钢支架简化井下拆装调试作业，设备输出的水位数据送入遥测终端之后可与流量计数据联动用于管网过水断面的综合研判。

2. DX‑LSX‑1 多普勒超声波流量计

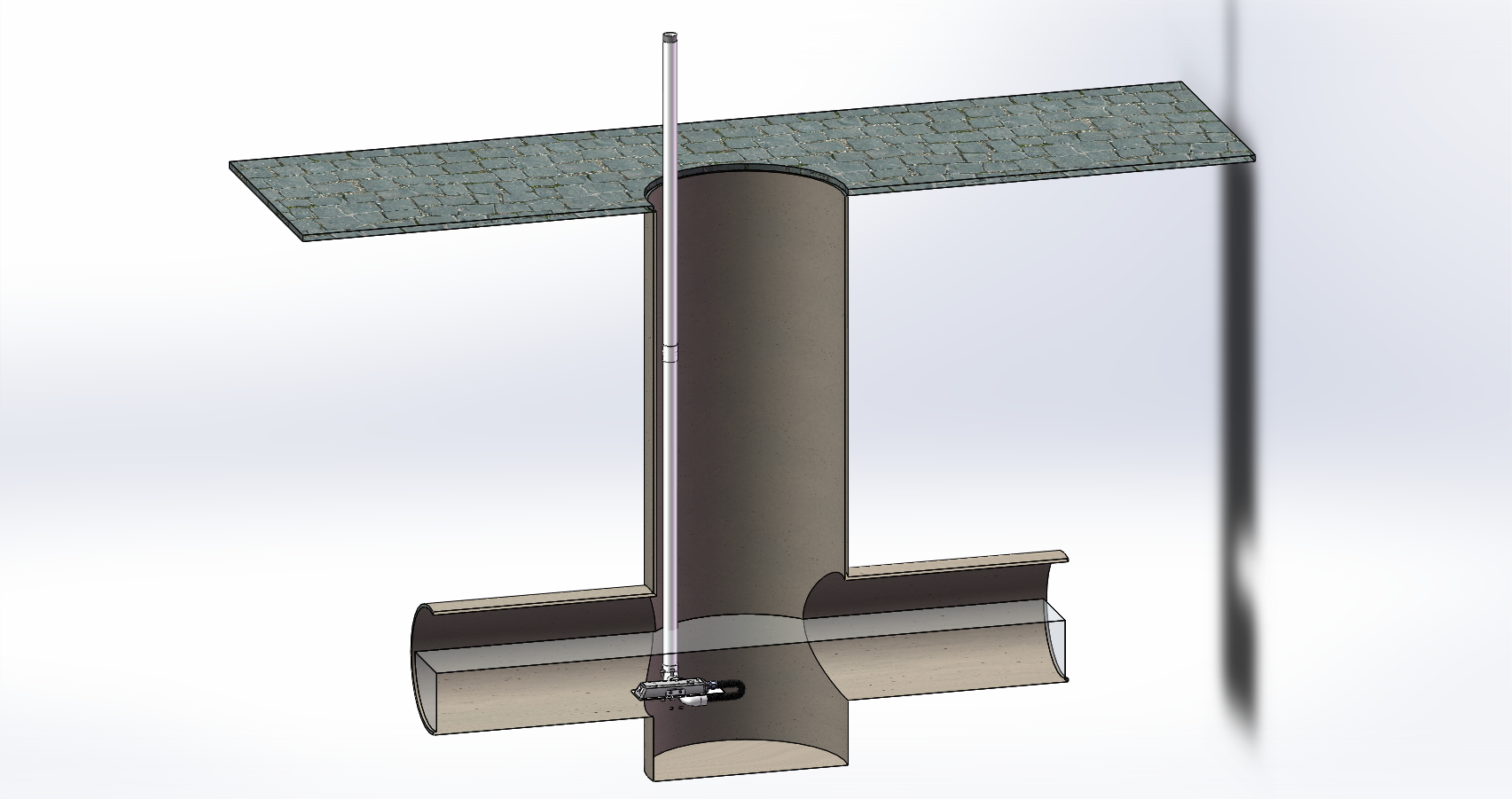

多普勒超声波流量计固定安装在排水管道底部，可同步采集流速、流向、水深、水温、累计流量多维度监测数据，市政排水管道普遍处于非满管运行状态，设备利用超声波多普勒效应解析水体悬浮颗粒频移信号，无需破管停水即可完成现场安装。

技术参数明细：

流速测量范围：0.02‑5m/s（支持量程扩展）

流速精度：±1%±0.01m/s

水深测量范围：0‑10m（支持量程扩展）

水深精度：±1cm

流量测量范围：0.001‑999999999m³/h

流量精度：±2‑3%（受管道断面形态影响）

整机功耗：≤1W

温度测量区间：‑20℃~65℃

通信接口：RS485 Modbus‑RTU

防护等级：IP68

外壳材质：ABS

标配配件：20 米专用 4 芯导气电缆

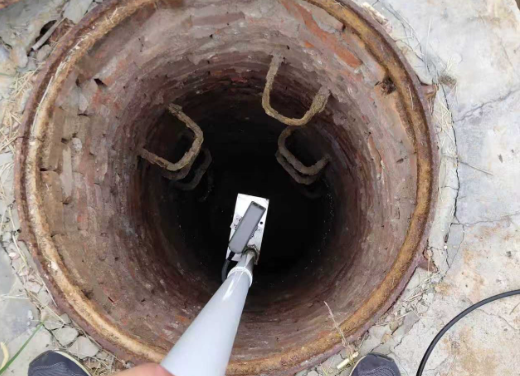

武汉德希科技 DX‑LSX‑1 多普勒超声波流量计内置多类型管道断面换算算法，适配圆形、矩形等主流市政排水管材，配套可拼接式支架能够按照井筒实际深度自由调节探头安装高度，设备输出瞬时流量与累计流量数据，为大数据平台开展雨污混接分析、管网入流入渗核算提供原始数据源。

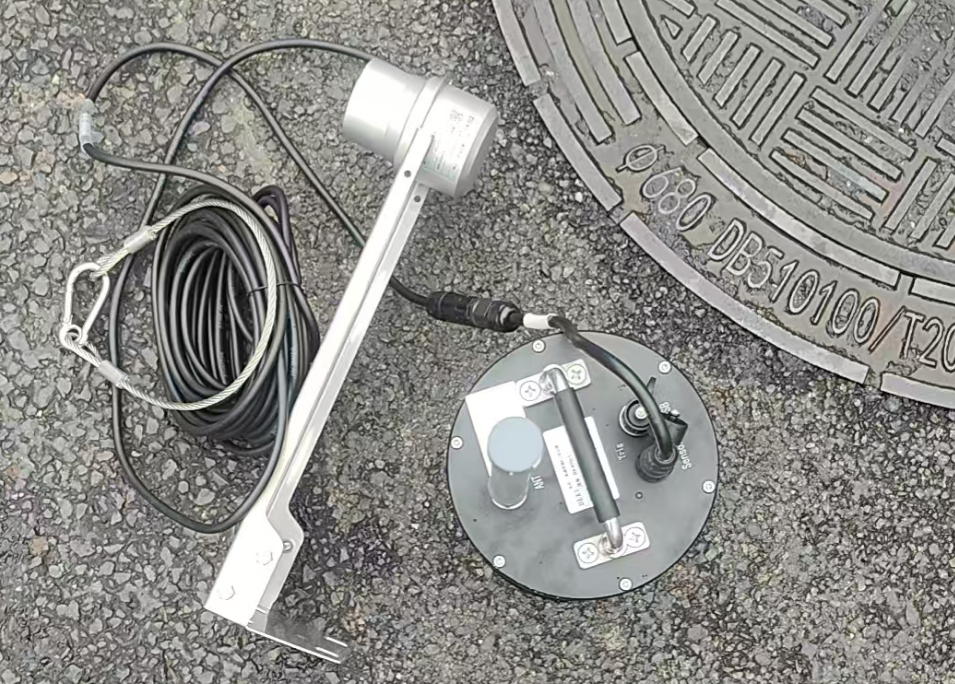

3. DX‑LD‑2 锂电池供电遥测一体化系统

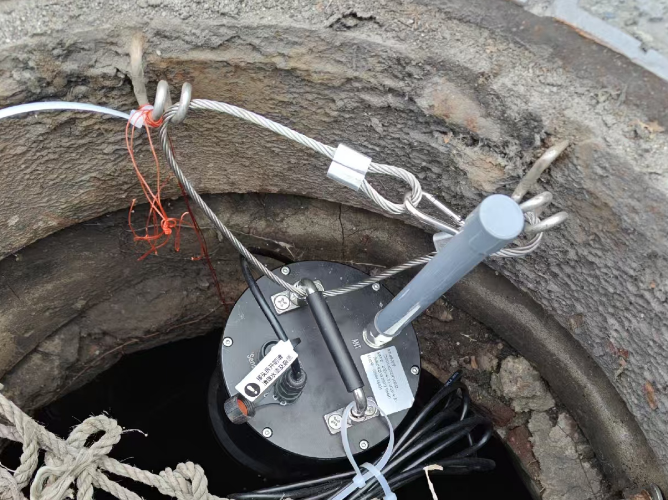

锂电池供电遥测一体化系统作为管网测流站点的数据中枢，雷达水位计、多普勒流量计输出信号被终端统一采集、本地缓存之后通过 4G 网络上传德希云平台或第三方业务系统，井下无线网络信号波动属于常态，本地存储以及断点补传功能直接决定整套站点的数据完整性。

技术参数明细：

标配电池：7.2V133Ah

存储配置：16M Flash，最大支持 256G TF 卡扩展

静态功耗：静态电流＜1.3mA（7.2V）

待机工作电流：＜18mA（7.2V）

通信模块：内置 4G 全网通

硬件接口：1 路 RS485、USB 本地调试接口

防护等级：IP68

工作温度：‑35℃～75℃

外形尺寸：Φ158×230mm（含天线高度 418mm）

整机重量：3.25kg（不含电池）

核心功能：远程配置升级、多中心一包多投

武汉德希科技 DX‑LD‑2 锂电池供电遥测一体化系统适配无市电接入的野外检查井，网络中断时段监测数据完整保存在本地存储介质，通信恢复之后自动完成历史数据补传，设备兼容多类型水文水务传感器接入，USB 调试接口为现场调试、数据导出提供便利。

三、选型甄别速查参考

雷达水位计

- 硬性门槛：IP68 防护等级、窄波束天线、RS485‑Modbus 输出、非接触式测量

- 加分项：铝合金防腐壳体、宽电压兼容、模块化快装支架

- 风险预警：波束角度偏大、缺少温度补偿、外壳防腐性能不足

多普勒超声波流量计

- 硬性门槛：IP68 防护等级、支持非满管流量换算、RS485 总线输出

- 加分项：高度可调节安装支架、专用导气线缆、低电池功耗

- 风险预警：仅支持满管计量、整机功耗偏高、缺少多断面适配算法

锂电池供电遥测一体化系统

- 硬性门槛：IP68 防护等级、4G 全网通通信、TF 卡本地断点存储

- 加分项：一包多投上报、远程运维管理、超低休眠功耗

- 风险预警：不支持断点补传、外设接口兼容性差、防护等级不达标

厂商综合能力

- 硬性门槛：软硬件自主研发、具备市政排水管网测流落地项目案例

- 加分项：支持私有化部署、开放 API 接口、提供井下现场安装技术指导

- 风险预警：纯贸易转手销售、缺少井下工况适配经验、平台对接技术支持薄弱

四、常见问题 QA

Q1：市政排水管网测流点位该如何规划布置？

A：流量监测设备优先布设至排水主管、多管道汇流节点、污水厂上游汇流断面，安装位置需要选择水流平稳顺直管段，跌水、漩涡、急弯管段需要规避以此保障计量结果可靠性。

Q2：检查井无市电条件下，电池供电测流站点可以维持多久运行？

A：实际续航时长受数据上报频率、传感器功耗、电池容量多重因素约束，DX‑LD‑2 锂电池系统在常规上报策略下可实现数月无人值守，项目前期需要完成功耗测算预留续航冗余。

Q3：井下无线信号偏弱，监测数据是否会出现丢失？

A：合格遥测终端需要具备 Flash 与 TF 卡双重本地存储能力，DX‑LD‑2 最大支持 256G TF 卡存储，网络恢复后自动补传全部历史数据，设备掉电状态下采集数据不会丢失。

Q4：测流数据对接自建业务平台还是选用厂商云平台？

A：已经建成智慧排水大数据平台的项目，可通过 Modbus 协议或者 API 接口完成硬件对接，尚未建设业务平台可直接使用德希云平台，私有化部署方案也可按需选用，不同方案的成本差异需要在方案阶段明确界定。

Q5：浸入式流量计长期浸泡污水环境，需要开展哪些维护作业？

A：多普勒超声波流量计探头会附着淤泥、漂浮杂物，运维人员需要结合实际工况定期清理探头表面，导气管必须保持干燥禁止浸入水中，以此维持设备计量精度。

五、结语

市政排水管网物联网测流系统建设，是一套由感知硬件、现场安装工艺、供电通信链路、大数据解析平台共同组成的完整工程体系，单一环节存在短板就会造成流量水位监测数据失真。项目实施阶段采购方不能只聚焦硬件单品采购价格，要把井下复杂工况、全生命周期运维成本、多业务系统兼容能力纳入综合评估维度，优先选择具备软硬件一体化项目落地能力的供应商，让监测采集得到的水位流量数据真正服务于雨污混接排查、管网淤积研判、城市内涝预警、水环境治理等实际排水业务。
