中小型水库安全监测设备采购指南 水雨情监测系统硬件选型及参数清单

中小型水库安全监测设备采购指南 水雨情监测系统硬件选型及参数清单

中小型水库安全提质改造项目持续落地因而雨水情测报、大坝安全监测设备采购量逐年上涨，水利工程技术人员指出很多项目在设备招标采购阶段容易只关注单品报价，忽略设备与国家行业规范匹配度、野外环境耐受能力、多平台协议兼容、整套站点功耗表现等关键指标，部分设备虽然纸面参数达标但放到山区无市电库区环境后会出现续航不足、上报异常等问题。采购方与系统集成商需要对照小型水库监测设施建设相关规范开展硬件筛选，同时结合现场坝型、坝高、通信、供电条件制定设备清单，本文立足于实际工程应用场景整理整套设备选型参考，罗列核心硬件明细参数，引入武汉德希科技系列产品做选型对照，为中小型水库监测项目设备采购提供参考依据。

1 雨水情测报硬件选型与参数明细

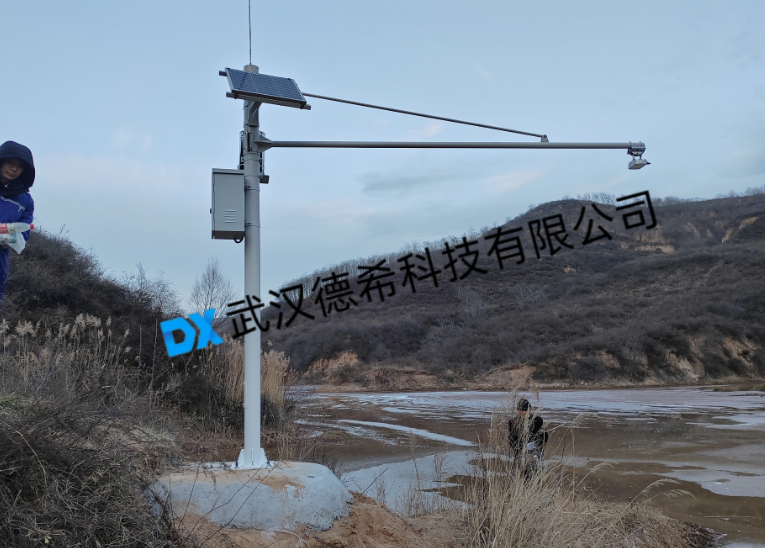

1.1 库水位监测设备

水库水位是防汛调度的核心基础数据，按照规范要求小型水库水位自动监测点需要布置在水流平稳不受风浪、泄流扰动的位置，测量量程必须覆盖死水位至坝顶全部区间，水位监测分辨率不大于 1cm，雷达水位计凭借非接触式测量不受泥沙淤积、漂浮杂物干扰的特性被大量应用于各类水库现场。

武汉德希科技 DX‑WLX‑1 雷达水位计

测量范围：40m

测量精度：±1cm

分辨率：1mm

工作原理：24GHz 调频连续波雷达测距

整机功耗：≤1W

供电规格：DC6V‑24V

防护等级：IP68

工作温度：‑25℃~70℃

数据接口：RS485（Modbus）

该设备可被遥测终端可控电源通道控制实现间歇上电工作，非采集时段设备电源被切断，铝合金一体化外壳使其能够适应库区高湿、昼夜温差大的野外环境，采集得到的水位数据经由 RS485 总线传输至 RTU 做协议封装处理，实际项目实施中还需要配套人工观测水尺与水准点，完成自动监测数据的现场校验。

1.2 降水量监测设备

规范要求每座小型水库最少布设 1 处雨量监测点位，流域面积大于 20km² 的水库增设具备流域代表性测点，测点选址避开建筑物、树木遮挡，雨量计分辨率不能大于 0.5mm，采集上报间隔最大不超过 5 分钟。

武汉德希科技 JD05 翻斗式雨量计

承雨筒直径：Φ200mm

雨量分辨率：0.2mm/0.5mm（可配置）

测量准确度：≤±3%

最大耐受雨强：8mm/min

输出类型：脉冲信号输出

工作温度：0℃~50℃

储存温度：‑40℃~125℃

脉冲输出信号直接接入遥测终端专用雨量采集接口，硬件电路做漏电流抑制处理，可规避潮湿环境带来的终端异常唤醒现象，雨量计本体几乎不产生电能消耗，整套站点功耗压力主要来源于终端与通信模块。

1.3 遥测终端 RTU 采集设备

遥测终端作为整套站点的核心管控单元，承担外设电源管理、多源数据采集、本地断点存储、多平台同时上报的工作，硬件必须支持 SL651‑2014、SZY206‑2016 水利规约，具备断电数据保存、一站多发、信号防雷等功能，适配野外太阳能蓄电池供电模式。

武汉德希科技 DX‑RTU‑1 遥测终端机

供电电压：6‑30V

静态电流：＜1mA（12V 供电）

待机工作电流：＜10mA（12V 供电）

存储能力：16M Flash+512M TF 卡，最大支持 256G 扩展

硬件接口：2 路 4‑20mA 模拟输入、1 路雨量脉冲输入、3 路 RS485、3 路可控 12V 电源输出

通信配置：内置 4G 全网通模块

工作温度：‑35℃~75℃

3 路可控电源输出接口可以把雷达水位计、抓拍相机等外设实现分时供电管控，非采集阶段切断外设电源使得整套站点平均功耗得到压低，大容量本地存储可以保障网络中断过程中监测数据不会丢失，硬件指标满足连续阴雨环境下野外站点不间断运行的建设要求。

1.4 现场图像抓拍监测设备

小（1）型水库图像监视点位不少于 2 个，小（2）型水库不少于 1 个，监控点位覆盖大坝迎水坡、背水坡、溢洪道关键区域，设备必须具备夜视能力，输出图像分辨率推荐 1080P，汛期图像采集间隔不超过 1 小时。

武汉德希科技 DX‑IC‑1 工业抓拍相机

工作电压：DC5‑28V

常规功耗：约 1W（补光关闭）

夜视补光瞬时功耗：约 5W

拍照启动耗时：＜3 秒

防护等级：IP67

工作温度：‑40℃~85℃

补光灯仅在拍照瞬间点亮 3 秒其余时间不产生功率消耗，设备受控于 RTU 可控电源端口，无抓拍任务时整机断电休眠，多档图片压缩等级可供调试人员按需设置，图片体积压缩之后使得 4G 网络传输耗时有所缩短。

2 大坝安全监测配套配置说明

2.1 渗流量监测

小（1）型水库以及坝高大于 15m 的重点小（2）型水库需要布设渗流量监测点，监测手段以量水堰搭配水位传感器为主，自动采集间隔不宜超过 1 小时，自动设备故障情况下人工观测频次每周不少于 1 次。

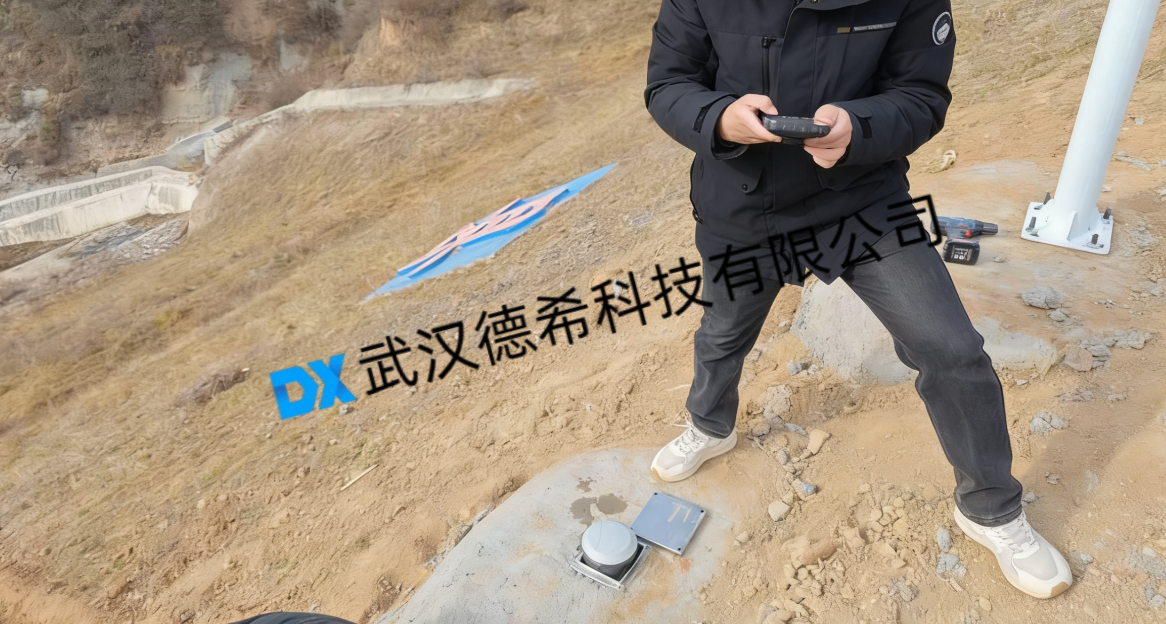

2.2 渗流压力监测

监测横断面优先设置在最大坝高坝段和存在渗流隐患的坝段，每个横断面布设 3 个监测点位，监测分辨率≤1cm，仪器安装全过程需要留存测点位置、设备参数、初始读数等完整考证资料。

2.3 大坝表面变形监测

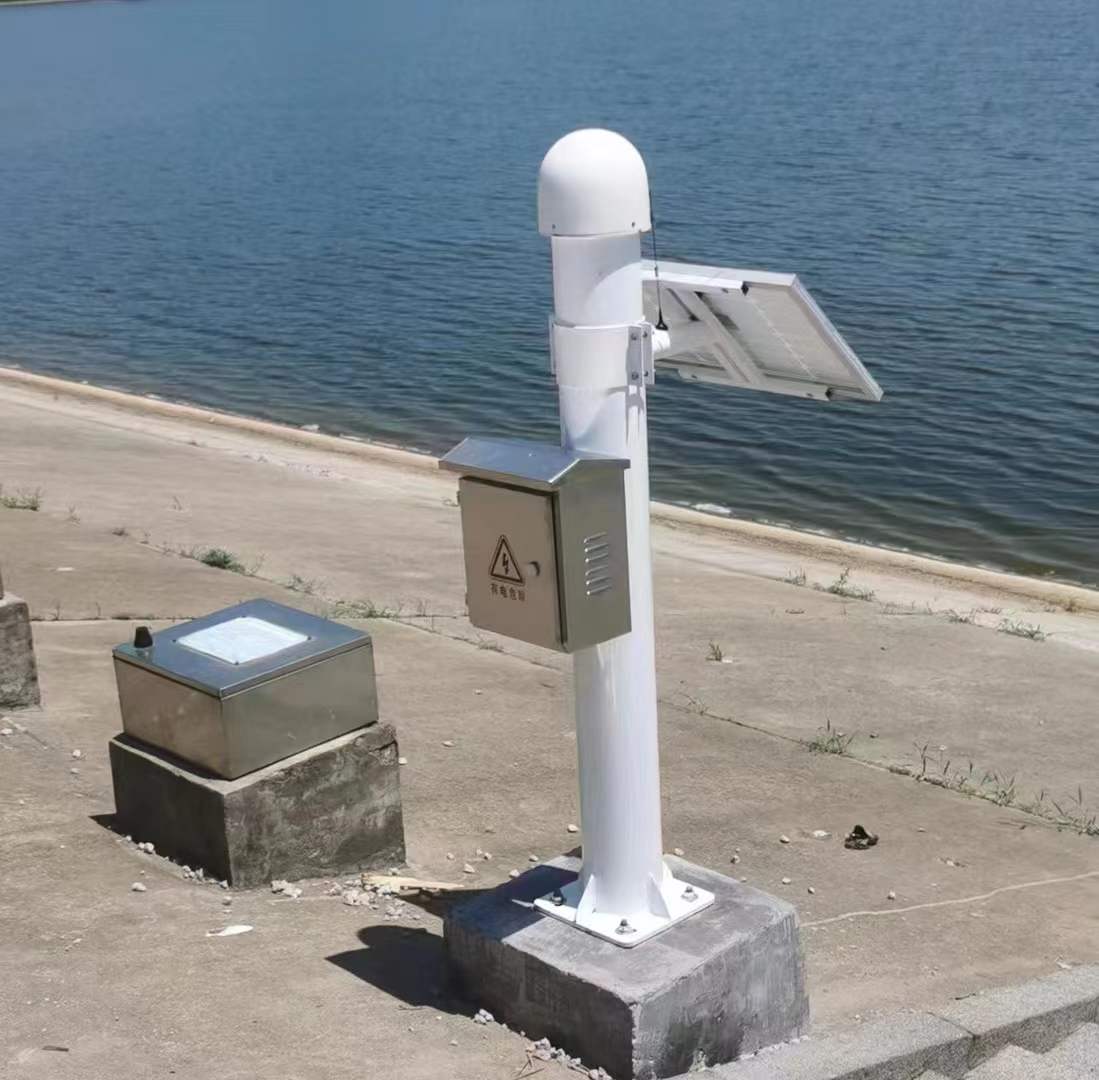

大坝表面变形监测优先采用人工观测手段，条件允许的库区可配置 GNSS 设备开展自动化监测，自动模式每日采集次数不少于 1 次，人工观测每季度开展一次。

3 供电、通信及采购阶段核查要点

3.1 供电系统配置

野外无市电站点优先采用太阳能板搭配蓄电池浮充供电模式，雨水情设备蓄电池容量需要保障连续 30 天阴雨正常工作，图像监视设备保障连续 7 天阴雨续航，供电回路配置过充、过放电保护功能。

3.2 防雷接地要求

监测立杆、设备箱体开展防雷接地施工，接地电阻控制在 10Ω 以内，遥测终端、通信链路配套信号防雷器件，以此降低野外雷击造成设备损毁的概率。

3.3 通信传输要求

优先选用 4G 移动公网作为数据传输信道，通信信号盲区可增加北斗卫星通信作为备份，全部现场监测数据统一由一台遥测终端完成汇集，实现一站多发，满足省、市、县多级水利业务平台的数据接收需求。

3.4 采购核查重点

水利行业工程师提醒采购工作不能只对比硬件铭牌标称参数，规约兼容性、断点续传能力、外设电源管控逻辑、现场项目落地案例都需要纳入评审维度，部分产品实验室指标表现优秀但是放到复杂野外工况会出现各类异常。武汉德希科技整套水雨情监测硬件已在青海、云南、四川、贵州、湖北、湖南、江西等省份中小型水库项目落地，传感器‑RTU‑云平台一体化方案可适配国内不同区域水库改造项目。

结语

中小型水库监测设备采购属于工程落地的关键环节，不能简单以单品报价作为选型的判断依据，设备对行业规范的符合程度、野外环境适应性能、整套站点综合功耗、平台对接适配能力、厂商技术服务实力共同影响项目后期运行效果。招标采购与选型阶段需要结合库区真实工况开展综合评判，优先选用拥有大量野外实际运行案例的成熟产品，使水库雨水情及大坝安全监测设施能够长期稳定发挥防汛预警作用。
