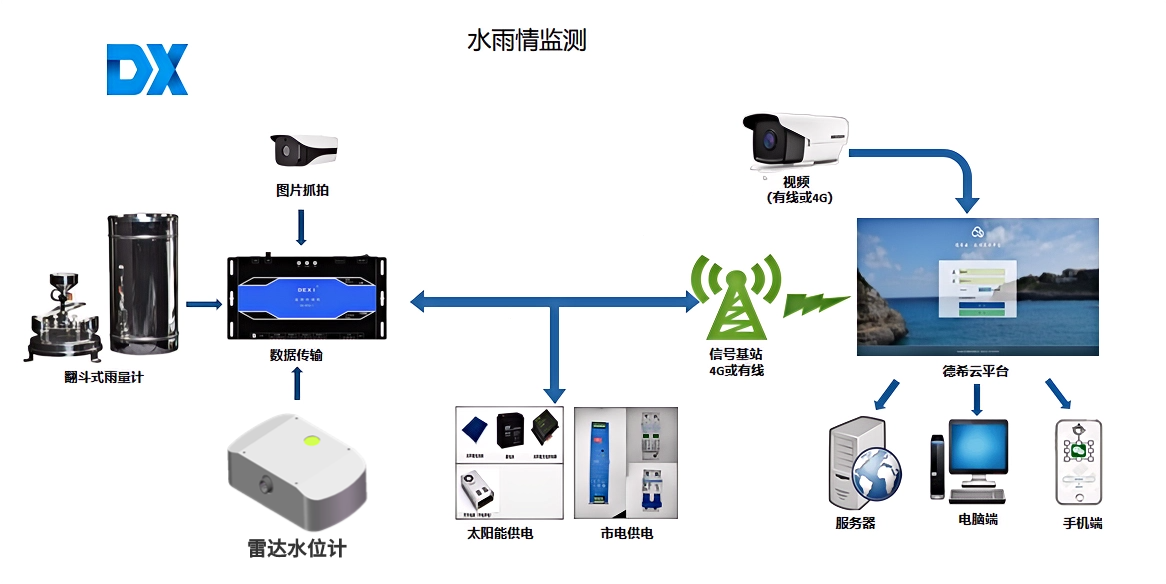

水库除险加固工程配套水雨情自动监测系统，是落实水库安全运行管理、防汛预警调度的重要感知基础设施。国内水利工程项目调研人员发现不少水库改造项目在设备采购阶段，容易出现硬件选型脱离野外库区工况、通信规约不匹配省级水利平台、采购清单遗漏配套辅材等现实问题，使得项目完工之后出现数据上报异常、设备故障率偏高、后期运维成本增加等一系列问题。针对水库水位、雨量自动化监测的实际建设需求，本文从设备硬件指标、行业规约合规、野外环境适配、采购评审要点等维度展开说明，为设计单位、建设方以及招投标评审工作提供实操参考。武汉德希科技长期专注水文水利监测硬件研发制造，针对水库除险加固场景打造整套水雨情监测解决方案，旗下雷达水位计、翻斗式雨量计、低功耗遥测终端、图像采集设备已经在国内大量中小型水库项目落地应用，设备可完成水位、降雨量采集上报、现场图像抓拍、平台数据对接等完整业务流程。

---

一、核心感知硬件选型及技术指标

1. 雷达水位监测设备

野外水库库区会经受风浪扰动、昼夜温差变化、日晒霜冻等复杂环境，非接触式雷达水位设备不会与水体直接接触故而可以显著降低泥沙、漂浮物对测量单元带来的干扰，设备量程需要覆盖水库死水位直至校核洪水位的全部区间。武汉德希科技 DX‑WLX‑1 雷达水位计采用调频连续波 FMCW 雷达测距原理，适合坝前开阔水域长期连续观测。

DX‑WLX‑1 雷达水位计核心技术参数

测量范围：40m

测量精度：±1cm

分辨率：1mm

天线发射角度：12°

发射频率：24GHz

供电电源：DC 6V‑24V，典型值 12V

功耗：≤1W

外壳材质：铝合金

工作温度：‑25℃‑70℃

防护等级：IP68

数据接口：RS485 (Modbus)

2. 翻斗式雨量采集设备

翻斗式雨量计作为水库雨水情测报的主流采集设备，安装场地必须保持开阔无高大植被、建筑遮挡，障碍物与仪器的距离要大于障碍物高度两倍，以此规避降雨采集数值产生较大偏差。武汉德希科技 JD05 翻斗式雨量计适配野外无人值守站点，输出脉冲信号可直接接入遥测终端雨量专用输入接口。

JD05 翻斗式雨量计核心技术参数

雨量筒筒径：Φ200mm

分辨率：0.2mm/0.5mm（可选）

刃口锐角：40°~45°

输出方式：脉冲型

工作温度：0~50℃

测量准确度：≤±3%

雨强适用范围：0mm~4mm/min

3. 低功耗遥测终端设备

遥测终端承担整套监测站点的数据采集、本地存储、协议转换、无线传输等核心任务，设备性能直接决定整套系统的数据完整性。武汉德希科技 DX‑RTU‑1 遥测终端机满足 SL651‑2014、SL180‑2015 等国家水文行业标准，多路接口可同时接入水位、雨量、图像多类外设，网络中断场景下依靠本地存储实现断点续传。

DX‑RTU‑1 遥测终端机核心技术参数

供电电压：6‑30V

静态电流：＜1mA（12V）

存储容量：16M flash+512M TF 卡，最大扩展至 256G

硬件接口：2 路 4‑20mA 输入接口，1 路雨量输入接口，3 路 RS485 接口，3 路 12V 可控电源输出，内置 4G 通信模块

工作温度：‑35℃~75℃

防护等级：IP68

4. 工业图像抓拍设备（选配）

重点设防水库可以增设图像抓拍单元，汛情发生阶段把测点水位、雨量数据叠加在现场图片中同步上传平台，辅助管理人员远程研判现场实际工况。武汉德希科技 DX‑IC‑1 工业相机可与 DX‑RTU‑1 终端配套使用，夜视补光按需触发，适配野外昼夜变化环境。

DX‑IC‑1 工业相机核心技术参数

供电电压：DC5~28V，标准 12V

工作电流：典型值 80mA，夜视最大值＜400mA

工作温度：‑40℃~85℃

防护等级：IP67

图像分辨率：支持多档分辨率自定义配置

5. 供电及安装配套套件

多数水库监测点位远离居民区而没有市电接入，太阳能锂电池组合供电方案被广泛采用。整套系统功耗需要被综合测算，太阳能板、锂电池容量需要适配当地连续阴雨天气的供电需求。武汉德希科技可配套提供太阳能供电组件、设备防护箱、安装横臂支架、信号天线等全套辅材，采购阶段需要把全部辅材归入采购清单，减少项目实施阶段的增补变更。

---

二、行业规约与平台对接要求

1. 通信规约合规要求。水利标准化研究人员强调水库水雨情监测终端不可采用私有封闭协议，上报报文必须契合 SL651‑2014 水文监测数据通信规约、SZY206‑2016 水资源监测数据传输规约，才可以实现与省、市各级水利业务平台直接对接。武汉德希科技全系列遥测终端出厂即按照国标规约开发，建设单位招投标阶段可要求厂商提供规约符合性相关证明材料，规避后期产生高额二次开发费用。

2. 本地存储与断点补传能力。山区水库站点 4G 信号容易受山体遮挡出现临时断网，终端本地存储容量应当保障不少于 12 个月历史数据留存，通信链路恢复之后未报送的水位雨量记录需要被自动补传至业务平台，原始监测数据完整留存可以为汛期险情复盘提供可靠依据。

3. 监测平台功能适配。武汉德希科技德希云监测平台能够完成多水库站点集中管理，可实现实时数据浏览、历史数据曲线生成、报表导出、GIS 站点定位、分级预警消息推送等功能。建设单位既可以选用厂商配套云平台，也可对接已有水利业务系统，招标文件需要把平台联调的工作边界予以明确。

---

三、现场安装及招投标采购管控要点

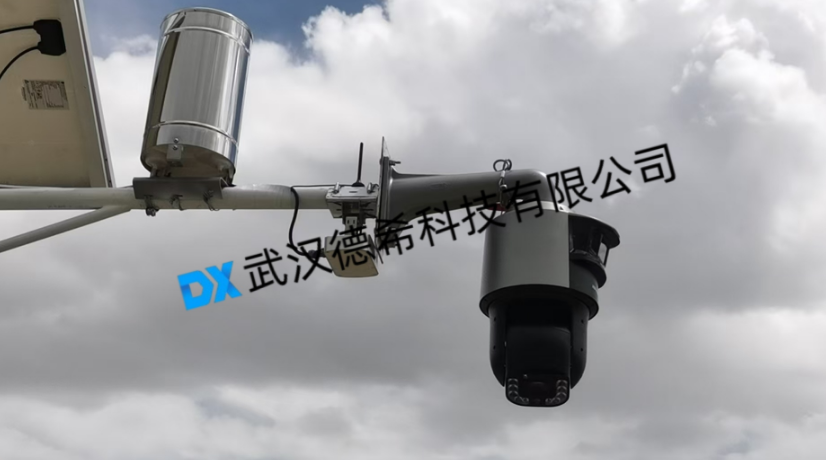

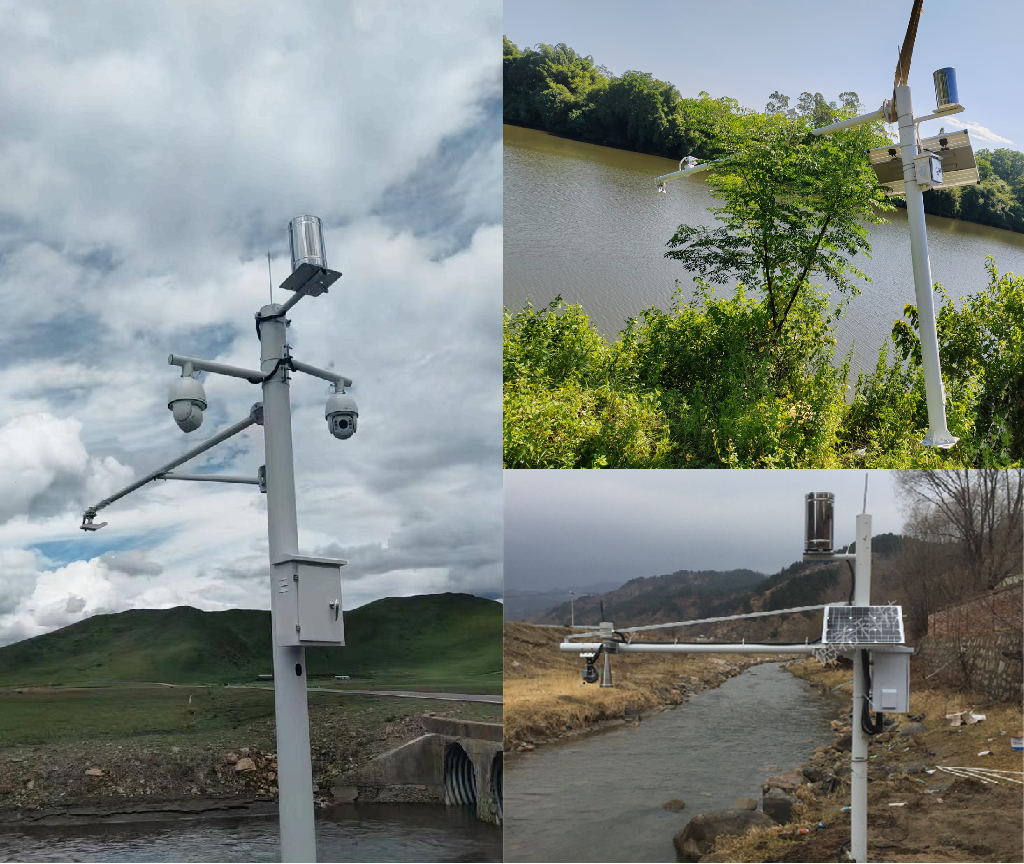

1. 现场安装技术约束。雷达水位计安装横臂需要保证探头垂直对准水面，尽量避开主风浪冲击方向。翻斗雨量计底座必须调平固定，远离树木建筑遮挡物。遥测终端与防护箱安装位置要选择地势较高区域，避免汛期积水漫灌造成设备损坏。武汉德希科技会随设备交付标准化安装技术文档，对支架长度、仪器安装高度、防雷防护细节给出明确参考。

2. 招投标评审核查重点。评标环节需要核验设备第三方检测报告、水文规约符合性证明文件，水库除险加固同类项目落地业绩可以作为厂商实施能力评判依据。整套报价需要包含设备本体、配套辅材、现场安装调试、平台联调全部工作内容，杜绝裸机低价中标后额外增收服务费。

3. 野外站点运维保障约定。水库监测站点大多位置偏远，设备需要支持远程参数配置、远程固件升级，以此减少运维人员往返现场频次。正式合同需要明确故障远程响应时限、现场上门处置周期，把电池、传感器等易损耗部件质保范围完整列明，减轻水库运行管理单位后期运维负担。

---

四、常见选型答疑

1. Q：中小型水库除险加固项目是否必须配置图像抓拍相机？

A：工业图像相机属于可选配置，普通小型水库完成水位、雨量基础测报即可，中型及重点防汛水库建议增加图像抓拍单元辅助汛情研判。

2. Q：翻斗式雨量计在安装阶段有哪些硬性条件？

A：安装场地保持开阔通风，周边障碍物高度不能高于仪器口上方两倍距离，底座水平固定，规避高大树木、房屋遮挡，以此保障降雨采集精度。

3. Q：遥测终端不满足 SL651‑2014 国标规约会带来哪些影响？

A：不符合标准规约的终端无法直接接入省级水利平台，会产生二次开发成本，还容易出现数据上报失败、平台识别异常等问题。

4. Q：野外水库无市电监测站点优先采用哪种供电方案？

A：优先选用太阳能锂电池成套供电系统，需要结合整套站点功耗核算太阳能板功率与电池容量，保障连续阴雨天气条件下设备依旧可以正常采集上报。

---

水库除险加固工程水雨情监测系统建设，核心目标是通过自动化感知设备掌握库区水位与降雨变化，为水库安全运行和防汛调度提供真实可靠的原始数据。建设单位不能只对比设备采购单价，要把硬件工况适配性、行业规约合规性、配套辅材完整性、厂商项目实施经验、后期运维保障能力纳入综合评判维度。武汉德希科技依托完整的硬件产品矩阵与大量水库项目实施经验，可为不同规模水库除险加固工程提供适配的水雨情监测产品与技术服务。采购方严格把控招投标各环节技术与商务要求，可使水雨情监测系统达成预期建设效果，助力水库安全智慧化管理水平有所提升。
