国内灌区输水渠道、雨污排污口、山区自然河道分布大量无外接市电的流量监测点位，野外光照波动、昼夜温差大、泥沙淤积等复杂环境，对测流设备硬件功耗、休眠控制、储能配套提出严苛的技术要求。水文设备实测调研人员发现很多项目选型只关注流量计本体测流参数，忽视遥测终端通信瞬时功耗、整套站点能耗叠加带来的负面影响，使得设备投入运行之后出现锂电池过早耗尽、汛期关键时段流量数据中断等现实故障。开展野外流量监测设备选型评估，应当把流量传感器、遥测终端、休眠唤醒策略、太阳能储能供电作为完整系统开展综合研判，不能把各个硬件单元拆分后单独评判性能。武汉德希科技专注水文监测低功耗硬件自主研发，DX‑LSX‑1 多普勒超声波流量计搭配 DX‑RTU‑1 低功耗遥测终端组成一体化流量监测套件，大量部署在无市电的管道、明渠、排污口监测现场，可实现流速、水位、流量同步采集、本地缓存、4G 无线上报、超限告警全流程业务运转。

---

一、核心测流硬件及详细技术参数

1. 多普勒超声波流量传感器

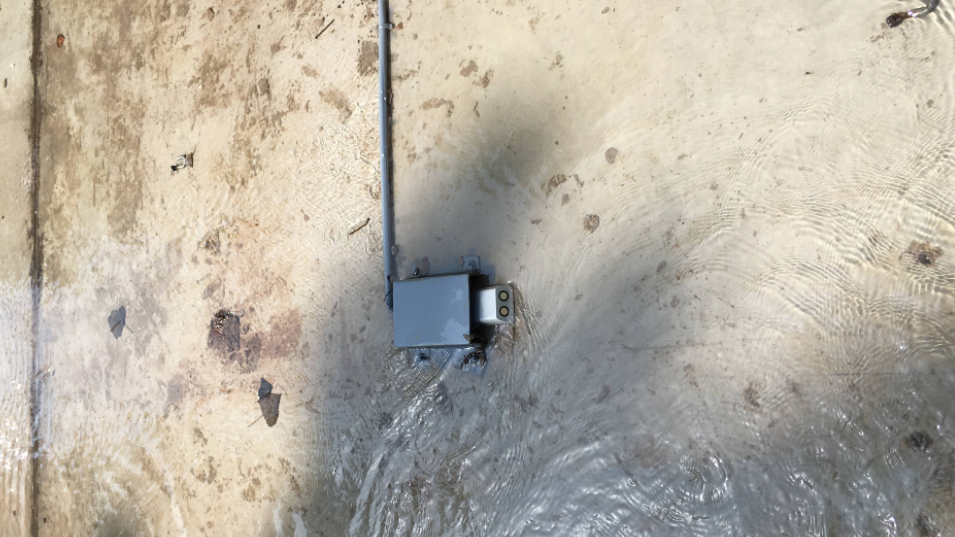

明渠与地下排水管道水体裹挟泥沙、落叶、各类漂浮杂物，传统机械式流量计转动部件极易被杂物卡滞进而造成测量失效。DX‑LSX‑1 多普勒超声波流量计依托多普勒频移原理结合 DSP 频谱分析算法完成流量测算，设备不配置旋桨、轴承这类运动构件，探头安置于水体底部即可完成满管、非满管工况测量，设备采用速度‑面积法运算逻辑，支持正向反向流向识别，出厂完成整机标定，可减少现场反复校准带来的运维工作量。

DX‑LSX‑1 多普勒超声波流量计核心技术参数

流速测量范围：0.02‑5m/s（可扩展至 10m/s）

流速测量精度：±1%±0.01m/s

水深测量范围：0‑10m

水深测量精度：±1cm

流量测量范围：0.001m³/h‑999999999m³/h

流量测量精度：±2‑3%（受实际断面形态影响）

供电电源：DC9‑24V

整机功耗：≤1W

数据刷新频率：1Hz

信号接口：RS485 (Modbus)

外壳材质：ABS

防护等级：IP68

工作温度：‑20℃~65℃

2. 低功耗水文遥测终端单元

遥测终端属于整套野外监测站点功耗管控的核心载体，整机休眠电流大小、外设电源可控通断能力、通信模块工作逻辑，都会直接左右整套站点锂电池实际使用周期。武汉德希科技 DX‑RTU‑1 遥测终端机面向野外无电监测场景做硬件优化，多路物理接口能够同时接入流量计、水位计、雨量计多种外设，非采集时段进入深度休眠，采集上报结束之后切断外接传感器供电回路以此降低无效电能损耗，内置大容量存储模块搭配断点续传机制可以应对山区经常出现的 4G 信号短时断开问题。

DX‑RTU‑1 遥测终端机核心技术参数

外型尺寸：197×108×33mm（不包括天线和安装件）

重量：633g（不含包装）

供电电压：6‑30V

存储容量：16M flash+512M TF 卡，最大扩展至 256G

功耗：静态电流＜1mA (12V)、待机工作电流＜10mA (12V)

硬件接口：2 路 4‑20mA 输入接口，1 路雨量输入接口，3 路 RS485 接口，3 路 12V 可控电源输出，内置 4G 通信模块

工作温度：‑35℃~75℃

工作湿度：95%(无凝露)

3. 光储供电配套组件

野外无市电站点普遍采用太阳能板搭配储能锂电池的供电模式，太阳能板功率与电池容量不能依靠经验随意选定，必须结合整套站点日均耗电、当地峰值日照、最长连续阴雨天数完成核算。武汉德希科技可配套提供充电控制器、防护箱、安装立杆、信号天线全套辅材，出厂完成功耗匹配测算，降低现场调试阶段出现的各类适配问题。

---

二、无市电站点低功耗续航系统设计关键点

1. 整套系统综合功耗核算。采购人员如果只参考流量计单机功耗指标，会忽略 4G 模块发射数据产生的瞬时大电流，频繁出现的瞬时大电流会加速锂电池容量衰减。水利装备研究人员强调项目前期必须完成整套站点日均耗电量测算，采集上报频次、是否外接图像抓拍单元，都会改变整体能耗数值。武汉德希科技可根据项目实际采集周期输出完整功耗测算文档，作为太阳能、电池选型的参考依据。

2. 分级休眠与动态采集调度。硬件本身低功耗不等同于整套系统实现低功耗运行，遥测终端需要具备外设电源可控输出能力，非测量阶段切断流量计等外设供电，仅保留终端基础计时单元微弱耗电。流量水位触发告警阈值的时候系统自动切换高频采集模式，平水期恢复长间隔休眠策略，动态化采集调度模式可以使电池实际使用周期有所提升。

3. 弱网环境下的数据保护逻辑。山谷、河道周边移动通信信号容易产生波动，终端反复拨号重连网络会造成不必要电量消耗。DX‑RTU‑1 依托本地闪存与 TF 卡完整保存全部原始监测记录，通信链路恢复之后批量补传历史数据，规避汛期流量监测数据发生永久性丢失。

---

三、招投标采购与现场实施管控要点

1. 拒绝以单机检测报告替代整套系统验证。部分供应商仅提供流量计单项检测资料，多硬件简单拼装之后未开展整机联调，到现场才暴露出休眠逻辑冲突、实际功耗超标等隐性故障。招标文件应当明确要求投标方提交整套流量监测站点的功耗测算说明，以此核验无市电环境下设备真实续航表现。

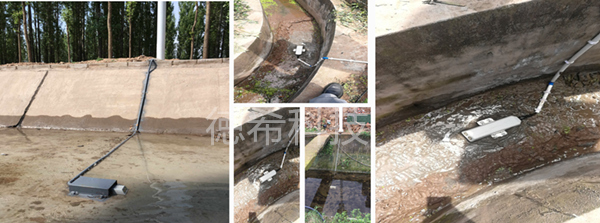

2. 野外工况硬性指标落实。流量传感器与遥测终端防护等级需要达到 IP68，设备工作温区需要覆盖野外寒冬低温与夏日暴晒环境，评审核验需要对照第三方检测报告实测数据，不可直接采信产品彩页宣传参数。多普勒流量计安装位置优先选取水流顺直管段，上游顺直段长度达到水力半径 5‑10 倍，存在泥沙淤积风险的点位需要借助支架抬高探头安装高度，防止泥沙掩埋探头造成测量失效。武汉德希科技随设备交付标准化安装文档，对探头布设、支架固定给出实操指引。

3. 采购与运维的商务边界明确。项目报价需要覆盖传感器、遥测终端、光储套件、立杆辅材、现场安装调试、平台协议联调全部工作内容，规避低价裸机中标之后追加配件与服务费用。正式合同写明远程参数配置、固件升级、电池等易损耗部件质保范围，野外点位地理位置偏僻，远程运维能力可以显著减少工作人员奔赴现场作业频次。

---

四、选型高频答疑

1. Q：多普勒流量计对于现场管道渠道流态有哪些要求？

A：探头需要布置在水流平稳的顺直管渠，避开跌水、汇流、漩涡区域，淤积场景采用支架抬高探头高度，降低泥沙掩埋带来的测量故障。

2. Q：野外无市电监测只看流量计功耗指标是否足够？

A：并不足够，整套站点能耗由流量计、遥测终端、4G 通信模块共同构成，通信瞬时发射电流对电池损耗影响较大，必须完成整套系统日均耗电核算。

3. Q：太阳能供电配置选型需要参考哪些基础条件？

A：需要结合项目所在地峰值日照时长、最长连续阴雨天数、站点采集上报频次、是否加装图像设备多维度条件，以此确定太阳能板功率以及锂电池容量。

4. Q：通信信号弱的野外站点如何减少电量无谓消耗？

A：依靠终端大容量本地存储，避免设备不停拨号重连，等待通信恢复之后批量补传历史数据，以此降低无效通信带来的电能损耗。

---

无市电野外流量监测项目的核心难点集中在硬件性能、功耗控制、储能配套三者之间的平衡，单一设备性能优异并不能保障整套站点长期稳定运行。项目建设方开展选型工作需要建立系统评估思维，综合考量野外工况适配能力、休眠调度逻辑、光储配套方案、厂商落地经验以及全周期运维保障条件。武汉德希科技凭借水文监测硬件自研能力，面向灌区、排污口、山区河道等无市电应用场景输出完整的低功耗流量监测解决方案。建设单位把技术约束条件、商务权责在招投标以及合同阶段落实到位，可使野外流量监测站点持续输出可信的水文原始监测数据。
